Газоанализаторы стационарные Sensepoint XCL, Sensepoint XRL, 71025-18

71025-18
Г азоанализаторы стационарные Sensepoint XCL, Sensepoint XRL (далее - газоанализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов и их смесей, объемной доли кислорода, токсичных газов в воздухе рабочей зоны, а также для сигнализации о превышении измеряемой величиной установленных пороговых значений.
Карточка СИ
Номер в госреестре 71025-18
Наименование СИ Газоанализаторы стационарные
Обозначение типа СИ Sensepoint XCL, Sensepoint XRL
Изготовитель "Honeywell Analytics Asia Pacific Co., Ltd.", Корея
Год регистрации 2018
Срок свидетельства 11.05.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Г азоанализаторы стационарные Sensepoint XCL, Sensepoint XRL (далее - газоанализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов и их смесей, объемной доли кислорода, токсичных газов в воздухе рабочей зоны, а также для сигнализации о превышении измеряемой величиной установленных пороговых значений.

Описание

Принцип действия газоанализаторов:

-    термокаталитический, основанный на изменении сопротивления каталитически активного элемента датчика вследствие сгорания на нем молекул горючего газа;

-    электрохимический, основанный на эффекте возникновения разности потенциалов на электродах датчика, вследствие электрохимической реакции между молекулами измеряемого газа и электролитом.

Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.

Способ отбора пробы - диффузионный.

Газоанализаторы предназначены для установки внутри производственных помещений и на открытых площадках.

Выходными сигналами газоанализаторов в зависимости от конфигурации являются:

-    унифицированный аналоговый выходной сигнал от 4 до 20 мА;

-    цифровой MODBUS RTU (только для конфигураций с Bluetooth);

-    Bluetooth (с радиусом связи до 10 м);

-    релейный выход.

Конструктивно газоанализаторы состоят из корпуса, датчика газа и встроенной соединительной коробки.

Г азоанализатор Sensepoint XCL выполнен в корпусе из поликарбоната, газоанализатор Sensepoint XRL выполнен в корпусе из алюминиевого сплава или нержавеющей стали.

Степень защиты корпуса газоанализаторов от доступа к опасным частям, попадания внешних твердых предметов и воды по ГОСТ 14254-2015: для Sensepoint XCL IP 65, для Sensepoint XRL IP 66.

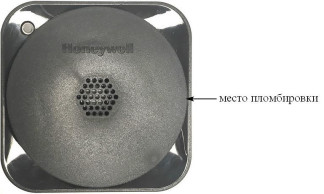

Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

место пломбировки

Рисунок 2 - Общий вид газоанализаторов Sensepoint XRL и схема пломбировки от несанкционированного доступа

Программное обеспечение

Идентификационные данные встроенного программного обеспечения (ПО) газоанализаторов указаны в таблице 1.

Уровень защиты ПО «средний» в соответствии с P 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Sensepoint X L Firmware

Номер версии (идентификационный номер) ПО

не ниже 0.15.4

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности измерительных каналов токсичных газов и кислорода с электрохимическим сенсором_

Определяемый

компонент

Модель

газоана

лизатора

Диапазон измерений, % (млн-1)

Диапазон измерений, % (млн-1)

Пределы допускаемой основной погрешности, %

приведенной к ВПИ

относитель

ной

Кислород

(O2)

XCL,

XRL

от 0 до 25 %

от 0 до 10 % включ.

±5

-

св. 10 до 25 %

-

±5

Сероводород (H2S)

XCL1),

XRL1)

от 0 до 10 млн

от 0 до 2 млн-1 включ.

±20

-

св. 2 до 10 млн-1

-

±20

XCL,

XRL

от 0 до 50 млн

от 0 до 7 млн-1 включ.

±15

-

св. 7 до 50 млн-1

-

±15

XCL,

XRL

от 0 до 100 млн

от 0 до 7 млн-1 включ.

±15

-

св. 7 до 100 млн-1

-

±15

Углерода оксид (CO)

XCL,

XRL

от 0 до 100 млн

от 0 до 17 млн-1 включ.

±20

-

св. 17 до 100 млн-1

-

±20

XCL,

XRL

от 0 до 300 млн

от 0 до 17 млн-1 включ.

±20

-

св. 17 до 300 млн-1

±20

Определяемый

компонент

Модель

газоана

лизатора

Диапазон измерений, % (млн-1)

Диапазон измерений, % (млн-1)

Пределы допускаемой основной погрешности, %

приведенной к ВПИ

относитель

ной

Аммиак

(NH3)

XCL

от 0 до 100 млн

от 0 до 28 млн-1 включ.

±20

-

св. 28 до 100 млн-1

-

±20

Водород

(H)

XCL,

XRL

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±20

-

Диоксид азота (NO2)

XCL1)

от 0 до 5 млн

от 0 до 1 млн-1 включ.

±20

-

св. 1 до 5 млн-1

-

±20

1) Только для конфигураци с Bluetooth

Таблица 3 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной абсолютной погрешности измерительного канала горючих газов с термокаталитическим сенсором_

Определяемый

компонент

Диапазон показаний, % НКПР

Диапазон измерений, % НКПР

Пределы допускаемой основной абсолютной погрешности, % НКПР

Г орючие газы (поверочный компонент метан)

от 0 до 100

от 0 до 50

±5

Примечания

1.    Значения НКПР (нижний концентрационный предел распространения пламени) в соответствии с ГОСТ 30852.19-2002;

2.    Пределы допускаемой основной абсолютной погрешности газоанализаторов нормированы только для смесей, содержащих только один горючий компонент.

Таблица 4 - Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

XCL

XRL

Предел допускаемой вариации выходного сигнала, в долях от предела

допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения

температуры окружающей среды в диапазоне рабочих температур

от нормальной на каждые 10 oC, в долях от предела допускаемой

основной погрешности

±0,3

Пределы допускаемой дополнительной погрешности от изменения

относительной влажности окружающей среды в диапазоне рабочих

условий эксплуатации на каждые 10 %, в долях от предела допускаемой

основной погрешности

±0,5

Изменения выходных сигналов газоанализаторов за 24 ч непрерывной

работы, в долях от предела допускаемой основной погрешности

±0,5

Время установления выходного сигнала Т0,9, с, не более

- для измерительного канала горючих газов с термокаталитическим

сенсором (по метану)

30

30

- для измерительного канала O2

30

30

- для измерительного канала H2S, СО

30

40

- для измерительного канала NO2

30

-

- для измерительного канала NH3

180

-

- для измерительного канала H2 с электрохимическим сенсором

90

105

Наименование характеристики

Значение

XCL

XRL

Время прогрева, с, не более

60

Напряжение питания, В:

-постоянный ток

от 18 до 32

-переменный частотой 50 Гц

от 18 до 32

Потребляемая мощность, Вт, не более

2,3

3,2

Габаритные размеры, мм, не более:

- длина

113

159

- высота

59

93

- ширина

113

118

Масса, г, не более

500

1400

Условия эксплуатации:

- температура окружающего воздуха, °С

от -20 до +50

от -40 до +65

- относительная влажность (без образования

конденсата), %

от 0 до 90

- атмосферное давление, кПа

от 90 до 110

Средняя наработка на отказ, ч

36000

Средний срок службы, лет

10

Маркировка взрывозащиты

1Ex db IIC T6 Gb X

Ex tb IIIC T850C Db X

Знак утверждения типа

наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Г азоанализатор

Sensepoint XCL, Sensepoint XRL

1 шт.

Комплект заглушек1-*

-

1 шт.

Калибровочный колпачек1)

-

1 шт.

Комплект для установки в воздухопроводе1

1 шт.

Комплект кронштейнов для установки на мачте1)

-

1 шт.

Упаковка

-

1 шт.

Паспорт

ПС

1 экз.

Руководство по эксплуатации 2)

-

1 экз.

Методика поверки ’

МП 185-221-2017

1 экз.

1)    По отдельному заказу.

2)    При групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.

Поверка

осуществляется по документу МП 185-221-2017 «ГСИ. Газоанализаторы стационарные Sensepoint XCL, Sensepoint XRL. Методика поверки», утвержденному ФГУП «УНИИМ» 29 декабря 2017 г. Основные средства поверки:

- стандартные образцы - поверочные газовые смеси (ГСО-ПГС):

ГСО 10253-2013 (О2 - азот), ГСО 10329-2013 (I2S - воздух), ГСО 10327-2013 (Nttj -воздух), ГСО 10325-2013 (Н2 - воздух), ГСО 10331-2013 (NO2 - воздух), ГСО 10242-2013 (СО -воздух), ГСО 10257-2013 (СН4 - воздух);

- рабочий эталон единицы силы постоянного электрического тока 2 разряда по ГОСТ 8.022-91 в диапазоне значений от 0 до 20-10-3 А (калибратор электрических сигналов СА 100, рег. № 19612-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.

Техническая документация фирмы «Honeywell Analytics Asia Pacific Co., Ltd», Южная

Корея.

71025-18
Номер в ГРСИ РФ:
71025-18
Производитель / заявитель:
"Honeywell Analytics Asia Pacific Co., Ltd.", Корея
Год регистрации:
2018
Cрок действия реестра:
11.05.2024
