| Номер в госреестре | 71026-18 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | "Счетприбор ТСС" |
| Изготовитель | Закрытое акционерное общество "Счетприбор" (ЗАО "Счетприбор"), г. Орел |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчётчики «Счётприбор» ТСС (далее - теплосчётчики) предназначены для измерения тепловой энергии, энергии охлаждения, объёма и температуры теплоносителя в водяных системах теплоснабжения, а также хранения, отображения и передачи результатов измерений.
Принцип действия теплосчётчиков состоит в измерении текущего значения объёмного расхода и текущего значения температуры теплоносителя в подающем и обратном трубопроводах, с последующим вычислением, в соответствии с заложенными алгоритмами, текущего значения разности температур теплоносителя, суммарного с нарастающим итогом значения объёма теплоносителя, протекающего по трубопроводам, и суммарного с нарастающим итогом значения потребленного количества тепловой энергии.
Теплосчётчики представляют собой единый теплосчётчик, соответствующий классу точности 2 по ГОСТ Р ЕН 1434-1-2011 и состоящий из:
- первичного измерительного преобразователя объёмного расхода теплоносителя;
- двух термопреобразователей сопротивления Pt1000 с номинальной статической характеристикой по ГОСТ 6651-2009;
- вычислителя.
Теплосчётчики измеряют, вычисляют и отображают на ЖКИ следующие параметры:
- количество потребленной тепловой энергии или энергии охлаждения, Г кал;
- мгновенную тепловую мощность, кВт;
- объем теплоносителя, м3;
- температуру теплоносителя в подающем и обратном трубопроводах, °С;
- разность температур в подающем и обратном трубопроводах, °С;
- мгновенный объемный расход теплоносителя, м /ч;
- время функционирования теплосчётчика в рабочем режиме, ч.
Теплосчётчики имеют энергонезависимую память, в которой хранятся и накапливаются:
- потребленное (отпущенное) количество тепловой энергии за каждый месяц,
- объем воды, протекшей через счетчик, за каждый месяц.
Ёмкость суточного и месячного архива теплосчётчиков не менее 18 месяцев.
При отключении электропитания данные в энергонезависимой памяти теплосчётчика сохраняются не менее 1 года.
Теплосчётчики выпускаются в следующих модификациях:
Х1
Х2
Х3
Теплосчётчик «Счётприбор» ТСС
Х1 - в зависимости от диаметра условного прохода преобразователя и верхнего значения измеряемого объемного расхода теплоносителя выпускаются следующие типоразмеры теплосчётчика: (15/1,2) - диаметр условного прохода 15 мм с верхним значением объемного расхода теплоносителя 1,2 м3/ч; (15/3) - диаметр условного прохода 15 мм с верхним значением объемного расхода теплоносителя 3 м /ч; (20/5) - диаметр условного прохода 20 мм с верхним значением объемного расхода теплоносителя 5 м3/ч;
Х2 - в зависимости от типа первичного измерительного преобразователя объёмного расхода теплоносителя: (К) - тахометрического крыльчатого типа; (У) - ультразвукового типа;
Х3 - для передачи результатов измерений и информации во внешние измерительные системы, связи с теплосчётчиком в процессе эксплуатации, используются вспомогательные цепи теплосчётчика, на базе которых могут быть реализованы совместно или по отдельности: (Р) -цифровой беспроводной радиоканал в сети LPWAN «Стриж» или LoRaWAN; (Ц) - цифровой проводной интерфейс связи типа M-Bus, RS-485, RS-232C; (И) - импульсное выходное устройство.

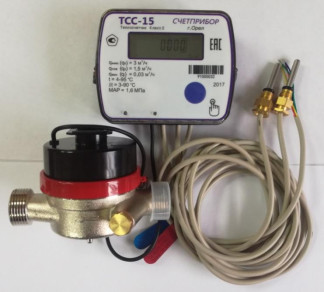

Общий вид теплосчётчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 - 3.
Модификация (К) Модификация (У)
Пломба изготовителя или
организации, устано&и&шей теплосчетчик
| / 1 -/-jj | |
| t -<м 1 | 1^4- / :! —1 i-ГТ |
Теплосчётчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти вычислителя при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для: сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации. Нормирование метрологических характеристик теплосчётчиков проведено с учетом влияния ПО.
Конструкция теплосчётчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | СПЭФ.407291.001 ПО |
| Номер версии ПО, не ниже | 0.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | -* |
| Алгоритм вычисления цифрового идентификатора ПО | -* |
| * Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация теплосчётчика | ТСС-15/1,2 | ТСС-15/3 | ТСС-20/5 |
| Диаметр условного прохода, Ду, мм | 15 | 20 | |
| Верхнее значение расхода, qs, м /ч | 1,2 | 3 | 5 |
| Постоянное значение расхода, qp, м3/ч | 0,6 | 1,5 | 2,5 |
| Нижнее значение расхода, q;, м3/ч: - модификации (К) - модификации (У) | 0,012 0,012 | 0,030 0,015 | 0,050 0,025 |
| Диапазон измерения температуры, t, °С | от +4 до +95 | ||
| Диапазон измерения разности температур, At, °С | от 3 до 90 | ||
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % | ±(2+0,02-qp/q), но не более ±5 | ||
| Пределы допускаемой относительной погрешности измерения разности температур теплоносителя, % | ±(0,5+3 -Atmin/ At) | ||
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6+0,004 t) | ||
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | ±(3+4-Atmin/ At+0,02-qp/q) | ||
| Максимальное допустимое рабочее давление (MAP), МПа | 1,6 | ||
| Максимальная потеря давления теплоносителя при постоянном значении расхода, qp, МПа, не более | 0,025 | ||
| * Верхнее значение расхода qs - максимальное значение расхода, при котором теплосчётчик функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год) без превышения максимально допускаемой погрешности. Обозначения в таблице: q - измеренное значение объемного расхода теплоносителя, м3/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С. | |||
| Наименование характеристики | Значение | |
| Модификация теплосчётчика | ТСС-15/1,2 ТСС-15/3 | ТСС-20/5 |
| Номинальное напряжение питания встроенного элемента постоянного тока, В | 3,6 | |
| Срок службы элемента питания, лет, не менее | 6 | |
| Габаритные размеры, мм, не более: - длина х ширина х высота | 110х110х110 | 130х110х110 |
| Масса, кг, не более | 0,9 | 1,0 |
| Присоединительная резьба на корпусе расходомера по ГОСТ 6357-81 | 3/4 | 1 |
| Рабочие условия применения по классу исполнения А: - температура окружающего воздуха, °С, в пределах | от +5 до +55 | |
| - относительная влажность воздуха при 25 °С, %, не более | 93 | |
| - атмосферное давление, кПа, в пределах | от 84 до 106,7 | |
| Степень защиты по ГОСТ 14254-2015, не ниже: - для преобразователей расхода и температуры | IP 54 | |
| - для вычислителя | IP 44 | |
| Средний срок службы*, лет, не менее: | 12 | |
| Средняя наработка на отказ*, ч, не менее | 110000 | |
| * В процессе эксплуатации допускается замена элемента питания в связи с окончанием срока | ||
| службы | ||
наносится на лицевую панель теплосчётчика любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность теплосчётчика
| Наименование | Обозначение | Количество |
| * Теплосчётчик | ТСС | 1 шт. |
| Руководство по эксплуатации | СПЭФ.407291.001 РЭ | 1 экз. |
| Методика поверки | СПЭФ.407291.001 МП | 1 экз. на партию |
| Комплект монтажных частей и принадлежностей* | - | - |
| * Модификация теплосчётчика, наличие и состав комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||
осуществляется по документу СПЭФ.407291.001 МП «Теплосчётчики «Счётприбор» ТСС. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 27.12.2017 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256 (установка поверочная с диапазоном воспроизведения объемного расхода от 0,012 до 5 м3/ч и пределами допускаемой погрешности измерений не более ± 0,5 %);
- термостаты переливные прецизионные ТПП-1, рег. № 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 8-15, рег. № 19736-11. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу теплосчётчика в соответствии с рисунками 2 или 3 и в руководство по эксплуатации и/или на бланк свидетельства о поверке теплосчётчика.
приведены в эксплуатационном документе.
Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
СПЭФ.407291.001-2017 ТУ Теплосчётчики «Счётприбор» ТСС. Технические условия
