| Номер в госреестре | 71027-18 |
| Наименование СИ | Дозиметры универсальные для контроля характеристик рентгеновских аппаратов |
| Обозначение типа СИ | NOMEX Multimeter |
| Изготовитель | Компания "PTW-FREIBURG Physikalisch-Technische Werkstatten Dr. Pychlau GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры универсальные для контроля характеристик рентгеновских аппаратов NOMEX Multimeter предназначены для измерений кермы в воздухе, мощности кермы в воздухе, кермы в воздухе за импульс, анодного напряжения на рентгеновской трубке, времени экспозиции, толщины слоя половинного ослабления (СПО), полной фильтрации и регистрации частоты следования импульсов и количества импульсов.
Принцип действия дозиметров универсальных для контроля характеристик рентгеновских аппаратов NOMEX Multimeter (далее - дозиметры NOMEX Multimeter) основан на регистрации многоканальным полупроводниковым детектором воздействующего ионизирующего излучения, преобразовании полученной энергии в электрический сигнал и затем в измеряемую физическую величину.
Конструктивно дозиметр NOMEX Multimeter выполнен в виде единого устройства, в котором содержатся встроенный многоканальный детектор рентгеновского излучения и измерительная схема.
Дозиметры NOMEX Multimeter применяются совместно с персональным компьютером, на котором установлено специализированное программное обеспечение (ПО) NOMEX.
Для удобства размещения дозиметра NOMEX Multimeter в поле излучения на его передней панели нанесены индикаторы позиционирования: обозначены границы области расположения встроенного детектора дозиметра и его центр. На передней панели дозиметра имеется светодиодный индикатор, цвет свечения которого соответствует определенному состоянию дозиметра.
Дозиметр NOMEX Multimeter работает в следующих режимах (приложениях): RAD/FLU/DENT (радиография, флюороскопия, рентгенография в стоматологии), CT (компьютерная томография), DENT-PAN (ортопантомография), MAM (маммография).
Дозиметр NOMEX Multimeter работает в трех диапазонах чувствительности: Normal (обычная), High (высокая), Heavy Filtered (для режимов с сильной фильтрацией). Запуск и остановка измерений могут осуществляться автоматически или вручную. Для приложения MAM (маммография) диапазоны чувствительности High (высокая) и Heavy Filtered (для режимов с сильной фильтрацией) недоступны.
В таблице 1 приведены величины, доступные для измерения дозиметром NOMEX Multimeter, в зависимости от приложения для диапазона чувствительности Normal (обычная).
Общий вид дозиметра NOMEX Multimeter с указанием места пломбирования представлен на рисунке 1.
Таблица 1 - Величины, доступные для измерения и регистрации дозиметрами универсальными для контроля характеристик рентгеновских аппаратов NOMEX Multimeter, в зависимости от приложения__
| Приложение | ||||
| Измеряемая величина | RAD/FLU/ DENT | CT | DENT- PAN | MAM |
| Мощность кермы в воздухе 1)j 2) | X | X | X | X |
| Керма в воздухе 2) | X | X | X | X |
| Анодное напряжение | X | X | X | X |
| Время экспозиции 1)j 2) | X | X | X | X |
| Слой половинного ослабления 1) | X | X | X | X |
| Полная фильтрация 1) | X | X | X | X |
| Керма в воздухе за импульс | X | - | X | X |
| Частота импульсов | X | - | X | X |
| Количество импульсов | X | - | X | X |
| Форма сигнала анодного напряжения | X | X | X | X |
| Форма сигнала мощности кермы в воздухе | X | X | X | X |
| 1) Возможно измерение в диапазоне чувствительности High (высокая). 2) Возможно измерение в диапазоне чувствительности Heavy Filtered (для режимов | ||||
| с сильной фильтрацией). | ||||

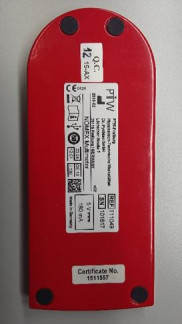

Рисунок 1 - Общий вид дозиметров универсальных для контроля характеристик рентгеновских аппаратов NOMEX Multimeter с указанием места пломбирования
Дозиметр NOMEX Multimeter содержит встроенное ПО, размещенное в его энергонезависимой памяти, и автономное (внешнее) ПО, которое установлено на ПК.
Встроенное ПО обеспечивает регистрацию и передачу измеряемых сигналов во внешнее ПО, установленное на ПК, а также хранит настройки, установленные с помощью внешнего ПО. Запись встроенного ПО осуществляется в процессе производства, перепрограммирование в процессе эксплуатации невозможно.
Внешнее ПО (ПО NOMEX) устанавливается на персональный компьютер и является неотъемлемой частью дозиметра NOMEX Multimeter. ПО NOMEX полностью обеспечивает управление дозиметром, включая автоматическое распознавание подключения, настройку дозиметра и интерфейса, задание условий измерений, управление проведением измерений, получение и отображение на дисплее компьютера полученных результатов измерений, сохранение, печать, копирование и экспорт полученных результатов измерений.
Все ПО дозиметра NOMEX Multimeter является метрологически значимым.
Уровень защиты ПО дозиметра NOMEX Multimeter от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |
| Встроенное ПО | Внешнее ПО | |
| Наименование | - | PTW-NOMEX |
| Обозначение | - | NOMEX |
| Идентификационное наименование ПО | - | NOMEX (имя исполняемого файла Nomex.exe) |
| Номер версии (идентификационный номер) ПО | не ниже 1.12 | не ниже 2.0.1.0 |
| Цифровой идентификатор ПО | - | 5763368B344132E1B 6AF0EA7B8228505 2) |
| Алгоритм вычисления идентификатора ПО | - | MD5 |
| 1) Контрольная сумма файла относится к текущей версии программного обеспечения | ||
Таблица 3 - Метрологические характеристики дозиметров универсальных для контроля характеристик рентгеновских аппаратов NOMEX Multimeter _
| Наименование характеристики | Значение |
| Диапазон измерений мощности кермы в воздухе: - RAD/FLU/DENT, CT, DENT-PAN - MAM | от 0,1 мкГр/с до 500 мГр/с от 50 мкГр/с до 500 мГр/с |
| Пределы допускаемой основной относительной погрешности при измерениях мощности кермы в воздухе, %: - RAD/FLU/DENT, CT, DENT-PAN - MAM | ±3,5 ±2,5 |
| Диапазон измерений кермы в воздухе и кермы в воздухе за импульс: - RAD/FLU/DENT, CT, DENT-PAN - MAM | от 50 нГр до 500 Гр от 500 нГр до 500 Гр |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности при измерениях кермы в воздухе и кермы в воздухе за импульс, %: - RAD/FLU/DENT, CT, DENT-PAN - MAM | ±3,5 ±2,5 |
| Диапазон измерений анодного напряжения, кВ: - RAD/FLU/DENT, CT, DENT-PAN - MAM | от 40 до 150 от 23 до 35 |
| Пределы допускаемой погрешности при измерениях анодного напряжения: - RAD/FLU/DENT, CT, DENT-PAN - MAM | ±2,5 % или ±1 кВ (в зависимости, что больше) ±0,5 кВ |
| Диапазон измерений времени экспозиции | от 1 мс до 298 ч |
| Пределы допускаемой погрешности при измерениях времени экспозиции | ±0,5 мс или ±1 % (в зависимости, что больше) |
| Диапазон измерений слоя половинного ослабления (СПО), мм Al: - RAD/FLU/DENT, CT, DENT-PAN - MAM | от 0,95 до 13,5 от 0,25 до 0,75 |
| Пределы допускаемой погрешности при измерениях СПО RAD/FLU/DENT, CT, DENT-PAN: - в диапазонах от 0,95 до 3,9 мм Al и от 5,2 до 13,5 мм Al - в диапазоне от 3,9 до 5,2 мм Al - MAM | ±0,25 мм Al ±18 % ±0,01 мм Al или ±4 % (в зависимости, что больше) |
| Диапазон измерений полной фильтрации, мм Al | от 1,5 до 40 |
| Пределы допускаемой погрешности при измерениях полной фильтрации: - при анодном напряжении от 40 до 45 кВ - при анодном напряжении от 45 до 150 кВ | ±2,5 мм Al или ±10 % ±0,5 мм Al или ±10 % (в зависимости, что больше) |
| Диапазон регистрируемых энергий, кэВ | от 20 до 150 |
| Энергетическая зависимость чувствительности относительно чувствительности на режиме RQR5 (для RAD/FLU/DENT) или RQR-M2 (для MAM), %, не более | ±1,0 |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности дозиметра от температуры окружающего воздуха в пределах рабочих условий применения, относительно нормальных условий, % | ±1,0 |
| Диапазон регистрируемого количества импульсов | от 0 до 99999 |
| Диапазон регистрируемой частоты следования импульсов, имп./с | от 0,2 до 500 |
| Нормальные условия эксплуатации: o/~' - температура окружающего воздуха, C - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 40 до 80 от 97,3 до105,3 |
Таблица 4 - Основные технические характеристики дозиметров универсальных для контроля характеристик рентгеновских аппаратов NOMEX Multimeter _
| Наименование | Значение |
| Напряжение питания постоянного тока, В | 5 |
| Потребляемый ток, мА, не более | 180 |
| Г абаритные размеры, мм, не более | |
| - длина | 115 |
| - ширина | 50 |
| - высота | 10,5 |
| Масса, г, не более | 260 |
| Условия эксплуатации: | |
| or^ - температура окружающего воздуха, C | от +10 до +40 |
| - относительная влажность воздуха, % | от 10 до 80 |
| - атмосферное давление, кПа | от 60 до 120,0 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится в левый верхний угол титульного листа документа «Дозиметры универсальные для контроля характеристик рентгеновских аппаратов NOMEX Multimeter. Руководство по эксплуатации» типографским способом и на пленочную этикетку, клеящуюся на корпус измерительного блока дозиметра, методом шелкографии.
Таблица 5 - Комплектность дозиметров универсальных для контроля характеристик рентгеновских аппаратов NOMEX Multimeter___
| Наименование | Обозначение | Количество |
| Дозиметр универсальный для контроля характеристик рентгеновских аппаратов NOMEX Multimeter | T11049 | 1 |
| Программное обеспечение NOMEX | S030008 | 1 |
| Кабель USB 2.0 тип mini-USB, 2 м | L178089 | 1 |
| Кабель USB 2.0 активный, 5 м | L178088 | 1 |
| Кейс | L522056 | 1 |
| Дополнительные принадлежности: Механический держатель | T20016 | 1 |
| Кассетный адаптер | T20017 | 1 |
| Переносной персональный компьютер | L991422 | 1 |
| Контракт на техобслуживание (включая ремонт, калибровку на заводе-изготовителе, модернизацию программного обеспечения) | E21477 | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 2103-001-2017 | 1 |
| Примечание - Комплектация поставляемых дозиметров NOMEX Multimeter согласуется | ||
| при заказе. | ||
осуществляется по документу МП 2103-001-2017 «Дозиметры универсальные для контроля характеристик рентгеновских аппаратов NOMEX Multimeter. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 декабря 2017 г.
Основные средства поверки:
- вторичные эталоны единиц кермы в воздухе и мощности кермы в воздухе по ГОСТ 8.034-2012 - дозиметрические эталонные установки с коллимированными полями рентгеновского излучения на основе рентгеновских аппаратов с напряжением генерирования от 20 до 160 кВ и режимами излучения серий RQR, RQA по ГОСТ Р МЭК 61267-2001, RQR-M по IEC 61267-2005. Диапазон кермы в воздухе 510-5-10 Гр. Диапазон мощности кермы в воздухе 5 10-6-1 Гр/с. Средние квадратические отклонения суммарной погрешности результатов измерений кермы в воздухе и мощности кермы в воздухе 0,6-0,9 %. Диапазон слоев половинного ослабления 0,2-15 мм Al. Диапазон полной фильтрации 0,2-50 мм Al.
рабочие эталоны третьего разряда по МИ 2156-91 - рентгеноспектрометрические установки или рентгеновские установки с делителем напряжения с режимами излучения серии RQR, RQA по ГОСТ Р МЭК 61267-2001, RQR-M по IEC 61267-2005. Диапазон анодных напряжений на рентгеновской трубке от 20 до160 кВ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения РФ № 81н от 21 февраля 2014 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений» ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия ГОСТ Р МЭК 61674-2006 Дозиметры с ионизационными камерами и/или полупроводниковыми детекторами, используемые в рентгеновской диагностике
ГОСТ Р МЭК 61676-2006 Дозиметрические приборы, используемые для неинвазивного измерения напряжения на рентгеновской трубке в диагностической радиологии
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
