| Номер в госреестре | 71037-18 |
| Наименование СИ | Рефлектометры векторные |
| Обозначение типа СИ | CABAN R60, CABAN R180 |
| Изготовитель | Общество с ограниченной ответственностью "Планар" (ООО "Планар"), г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры векторные CABAN R60, CABAN R180 предназначены для измерений комплексного коэффициента отражения (Su элементов матрицы рассеяния) многополюсников.
Принцип действия основан на выделении падающего и отраженного от входа исследуемого многополюсника сигналов, формировании напряжений, пропорциональных этим сигналам с помощью супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.
Рефлектометры векторные объединяют в одном корпусе генераторы испытательного и гетеродинного сигналов, аттенюатор регулировки мощности, блок направленного ответвителя, двухканальный приёмник, блок управления на базе сигнального процессора и блок питания.
Рефлектометры векторные отличаются друг от друга диапазоном рабочих частот, типом соединителя измерительного порта, массой и габаритными размерами.
Рефлектометры векторные работают под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс USB. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- операционная система Windows 7 и выше;
- USB 2.0.
Рефлектометры векторные позволяют осуществлять удалённое управление в соответствии с программной технологией COM/DCOM.

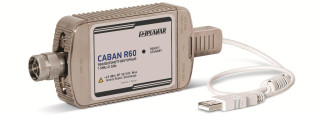

Внешний вид приведён на рисунках 1 и 2. Знак утверждения типа размещен на декоративной плёнке, которая также выполняет функцию защиты от несанкционированного доступа. Дополнительной пломбировки не предусмотрено.
Рисунок 2 - Общий вид рефлектометров векторных CAB AN R180
I
Метрологически значимой частью программного обеспечения для рефлектометров векторных CABAN R60, CABAN R180 является файл RVNA.exe.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RVNA |
| Номер версии (идентификационный номер) ПО | не ниже 17.3.0 |
Влияние программного обеспечения не приводит к выходу метрологических характеристик рефлектометров векторных CABAN R60, CABAN R180 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц: CABAN R60 CABAN R180 | от 1 до 6000 от 1 до 18000 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±2,5-10-6 |
| Диапазон измерений модуля коэффициента отражения | от 0 до 1 |
| Лист № 3 Всего листов 6 | |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения 1)1 2) | ±[Ed + (Er-1)- \Sii\ + Es-\Sn\2] |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус 1)1 3) | ±[1,0+(180/p) - arcsin(A\Sii\/\Sii\)] |
| Среднее квадратическое отклонение трассы | |
| при измерении модуля коэффициента отражения | |
| в диапазоне рабочих частот и полосе фильтра | |
| промежуточной частоты 1 кГц, дБ, не более: | |
| CABAN R60 | 0,005 |
| CABAN R180 | 0,010 |
| Примечания: | |
| 1 В приведённых формулах | |
| \Su\ - действительный (или измеренный) модуль коэффициента отражения в линейном | |
| масштабе; | |
| A\S;;\ - предел допускаемой абсолютной погрешности измерений модуля коэффициента | |
| отражения в линейном масштабе; | |
| SI и A\S;;\ являются безразмерными. | |
| 2 В формуле приняты следующие обозначения: | |
| Ed - эффективная направленность; | |
| Er - эффективный трекинг отражения; | |
| Es - эффективное согласование источника. | |
| Эффективные (скорректированные) параметры приведены в таблице 4. | |
| 3 Погрешность нормирована в диапазоне модуля коэффициента отражения \Sii\ от 0,018 | |
| до 1,000 (от -35 до 0 дБ). | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных портов | 1 |
| Параметры измерительного порта: тип соединителя: | |
| CABAN R60 | N,вилка |
| CABAN R180-01 | N, розетка |
| CABAN R180-02 | N, вилка |
| CABAN R180-11 | 3,5 мм, розетка |
| CABAN R180-12 | 3,5 мм, вилка |
| волновое сопротивление, Ом | 50 |
| нескорректированные параметры, дБ, не менее | приведены в таблице 5 |
| Подключение к компьютеру: | |
| интерфейс | USB 2.0 |
| тип соединителя: | |
| CABAN R60 | USB Mini-B |
| CABAN R180 | USB Type-C |
| Напряжение постоянного тока внешнего источника питания, В: | |
| CABAN R180 | 5,00+0,25 |
| Потребляемая мощность, Вт, не более: | |
| CABAN R60 | 3,5 |
| CABAN R180 | 8,0 |
| Продолжение таблицы 3 | Лист № 4 Всего листов 6 |
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 30 |
| Габаритные размеры (длинах ширинах высота), мм, не более: | |
| CABAN R60 | 161х65х28 |
| CABAN R180-01 | 128х142х36 |
| CABAN R180-02 | 126х142х36 |
| CABAN R180-11 | 121х142х36 |
| CABAN R180-12 | 121х142х36 |
| Масса, кг, не более: | |
| CABAN R60 | 0,35 |
| CABAN R180 | 0,60 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от -10 до +50 |
| относительная влажность воздуха при температуре | 90 |
| +25 °С, %, не более | |
| атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 10000 |
| Таблица 4 - Эффективные парамет] | ры | ||
| Диапазон частот | Ed | Es | (Er-1) |
| CABAN R60 | |||
| от 1 МГц до 6 ГГц | 0,008 | 0,013 | 0,012 |
| CABAN R180 | |||
| от 1 МГц до 12 ГГц | 0,008 | 0,018 | 0,012 |
| св. 12 до 18 ГГц | 0,010 | 0,025 | 0,017 |
Таблица 5 - Нескорректированные параметры
| Диапазон частот | Направленность, дБ | Согласование источника, дБ |
| CABAN R60 | ||
| от 1 МГц до 6 ГГц | 15 | 15 |
| CABAN R180 | ||
| от 1 МГц до 18 ГГц | 10 | 10 |
наносится на титульный лист руководства по эксплуатации (в верхней части листа) и на декоративную плёнку рефлектометров векторных CABAN R60, CABAN R180 типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр векторный | CABAN R60, CABAN R180 | 1 шт. |
| Кабель USB | - | 1 шт. |
| Источник питания | - | 1 шт. |
| Программное обеспечение | RVNA | 1 шт. |
| Руководство по эксплуатации | РЭ 6687-134-21477812-2017 | 1 шт. |
| Наименование | Обозначение | Количество |
| Методика поверки | РТ-МП-5070-441-2018 (РНДМ.468166.003 МП) | 1 шт. |
| Формуляр | ФО 6687-134-21477812-2017 | 1 шт. |
| Примечания: 1 Конкретная модификация рефлектометра векторного определяется при заказе. | ||
| 2 Принадлежности, к которым относятся измерительные переходы и | средства калибровки, | |
| поставляются по отдельному заказу. 3 Источник питания поставляется только с CABAN R180. 4 Возможна поставка CABAN R180 с пассивным охлаждением. | ||
осуществляется по документу РТ-МП-5070-441-2018 (РНДМ.468166.003 МП) «ГСИ. Рефлектометры векторные CABAN R60, CABAN R180. Методика поверки», утверждённому ФБУ «Ростест-Москва» 12 января 2018 г.
Основные средства поверки:
- частотомер электронно-счётный 53150A (регистрационный номер в Федеральном информационном фонде № 26949-10);
- наборы мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235 (регистрационный номер в Федеральном информационном фонде № 52112-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к рефлектометрам векторным CABAN R60, CABAN R180
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик
