| Номер в госреестре | 71038-18 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные портативные |
| Обозначение типа СИ | EXPLORER 5000 |
| Изготовитель | "Jiangsu Skyray Instrument Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рентгенофлуоресцентные портативные EXPLORER 5000 (далее -анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах, а также в других твердых веществах и материалах (минералы, руды, почвы, пластик) в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с элементами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.
Конструктивно анализаторы выполнены в едином корпусе, основными элементами конструкции которого являются: источник рентгеновского излучения, детектор, управляющая электроника и блок питания - скомпонованные в пыле- и влагозащищенном корпусе из ударопрочного пластика. В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка. Для регистрации рентгеновского излучения служит полупроводниковый высокочувствительный детектор высокого разрешения SDD - кремниевый дрейфовый детектор. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье. Для защиты детектора от повреждения применяются защитные входные окна.
В анализаторах реализована функция автоматического отключения питания рентгеновской трубки при отсутствии образца перед измерительным окном, а также функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта. Время измерения выбирается оператором от 1 до 6000 с.
Анализаторы оснащены встроенным компьютером с сенсорным цветным дисплеем (размер экрана 111*62 мм, разрешение экрана 1280x720 пикселей) и возможностью подсоединения внешнего компьютера через USB кабель. Также данные могут передаваться с анализаторов с использованием встроенной флэш карты с помощью карт-ридера либо выведено на печать с помощью Bluetooth принтера. Результаты измерений, включая снятые спектры, и параметры градуировочных зависимостей хранятся в памяти анализаторов.
Анализаторы предназначены для измерения легких и тяжелых элементов от Mg до U на основе метода фундаментальных параметров и эмпирических калибровок, которые сохранены во встроенном программном обеспечении анализатора.

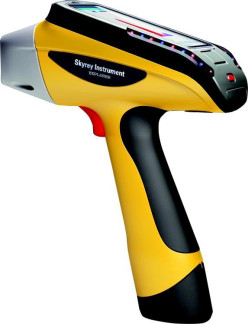

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения зНака поверки
Анализаторы оснащены встроенным программным обеспечением (ПО), позволяющим осуществлять сбор экспериментальных данных, сохранять полученные результаты.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ExplorerXRF |
| Номер версии ПО (идентификационный номер ПО) | не ниже Explorer 1.5.1 170919 R |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Регистрируемые элементы | от Mg до U |
| Диапазон измерений массовой доли элементов, % | от 0,10 до 99,0 |
| Наименование характеристик | Значение |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов для диапазонов 1), %: от 0,10 до 1,0 % включ. | ±60 |
| св. 1,0 до 10,0 % включ. | ±30 |
| св. 10,0 до 50,0 % включ. | ±10 |
| св. 50,0 до 99,0 % включ. | ±5 |
| 1 При времени измерения не менее 60 с. |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Задаваемое время измерения, с | от 1 до 6000 |
| Максимальное напряжение на рентгеновской трубке, кВ | 50 |
| Параметры электрического питания: - напряжение постоянного тока, В | 7,4 |
| Время непрерывной автономной работы от аккумулятора, ч, не менее: - стандартный аккумулятор | 8 |
| - аккумулятор увеличенной емкости | 24 |
| Ёмкость аккумулятора, Ач: - стандартный аккумулятор | 9 |
| - аккумулятор увеличенной емкости | 27 |
| Габаритные размеры, мм, не более: - высота | 330 |
| - ширина | 90 |
| - длина | 244 |
| Масса, кг, не более | 1,8 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность, %, не более | 95 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор рентгенофлуоресцентный портативный | EXPLORER 5000 | 1 шт. |
| CD диски с внешним программным обеспечением и руководствами по эксплуатации анализатора и программного обеспечения на английском языке | 2 шт. | |
| Зарядное устройство | - | 1 шт. |
| Автомобильное зарядное устройство | - | 1 шт. |
| Аккумулятор | - | 2 шт. |
| Кабель электропитания | - | 1 шт. |
| Дополнительное окно | - | 3 шт. |
| Наименование | Обозначение | Количество |
| Образец состава стали для настройки и проверки работоспособности анализатора | SS316 | 1 шт. |
| Картридер | - | 1 шт. |
| Кабура для переноски | - | 1 шт. |
| Образцы пластиков, почв, руд для настройки и проверки работоспособности анализатора 1) | ||
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 269-251-2017 | 1 экз. |
| Кейс с ремнем для его переноски | - | 1 шт. |
| 1) По заказу | ||
осуществляется по документу МП 269-251-2017 «ГСИ. Анализаторы рентгено-флуоресцентные портативные EXPLORER 5000. Методика поверки», утвержденному ФГУП «УНИИМ» 29 января 2018 г.
Основные средства поверки:
- стандартные образцы состава сталей легированных ГСО 8876-2007 (интервал аттестованных значений массовой доли элементов от 0,0023 до 38 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 ±(от 0,0002 до 0,1 %);
- стандартные образцы состава латуни марок Л70, Л68, Л63, ЛО70-1, ЛО62-1 (комплект VSL3) ГСО 10742-2016 (интервал аттестованных значений массовой доли элементов от 0,0046 до 74 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 ±( от 0,0006 до 0,6 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на боковую панель анализатора, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения. Техническая документация фирмы «Jiangsu Skyray Instrument Co., Ltd.», Китай.
