| Номер в госреестре | 71040-18 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ |
| Изготовитель | "Thermo Engineering S.r.l.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред, а также поверхности твердых тел.
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним или двумя ЧЭ, защитной оболочки и керамической клеммной платформы или клеммной соединительной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100», «Pt1000» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: 2-х, 3-х, 4-х проводная.
Термопреобразователи сопротивления платиновые серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ отличаются друг от друга метрологическими характеристиками и конструктивным исполнением. ТС имеют следующие исполнения: 111ТЕ02, 111ТЕ03, 111ТЕ04, 111ТЕ05, 111ТЕ06, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 111ТЕ13, 112ТЕ02, 112ТЕ03, 112ТЕ04, 112ТЕ05, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, 112ТЕ12, 113ТЕ03, 113ТЕ04, 113ТЕ06, 114ТЕ03, 114ТЕ04, 114ТЕ06, 215ТЕ02, 215ТЕ03, 215ТЕ04, 215ТЕ05, 215ТЕ06, 215ТЕ07, 215ТЕ08, 215ТЕ09, 215ТЕ10, 215ТЕ11.
Исполнения ТС разделены на шесть групп по конструктивному сходству.
В группу 1 входят ТС исполнений 111ТЕ02, 111ТЕ03, 112ТЕ02, которые представляют собой измерительную вставку, помещенную в защитный чехол - завальцованную с одного конца трубку, соединенную с керамической клеммной платформой.
К группе 2 относятся ТС исполнений 111ТЕ04, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, конструктивно выполненные из несменной (для исполнений 111TE07, 111TE08, 112TE06, 112TE07) или сменной (для исполнений 111ТЕ04, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ08) измерительной вставки 111ТЕ03 и защитного чехла в виде завальцованной с одного конца трубки, соединенной с клеммной соединительной головкой. ТС могут использоваться с защитной арматурой (по заказу).
В группу 3 входят ТС исполнений 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09, которые состоят из сменной измерительной вставки 111ТЕ02, или 112ТЕ02 и защитного чехла - завальцованной с одного конца трубки, соединенной с клеммной соединительной головкой и защитной арматурой резьбового, фланцевого или спаянного типов.
В группу 4 входят ТС исполнений 113ТЕ03, 114ТЕ03, 215ТЕ10, 215ТЕ11, которые состоят из несменной измерительной вставки, защитного чехла - завальцованной с одного конца трубки, соединенной с небольшой клеммной соединительной головкой. Данные исполнения ТС дополнены присоединительным кабелем (кроме модели 215ТЕ11) и могут поставляться в комплекте с защитной арматурой (по заказу).
В группу 5 входят ТС исполнений 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ05, состоящие из несменной измерительной вставки, защитного чехла и присоединительного кабеля. Дополнительно могут иметь резьбу для технологического соединения и пружину у основания провода, для предотвращения загиба или повреждения кабеля ТС.
В группу 6 входят ТС исполнений 215ТЕ02, 215ТЕ03, 215ТЕ04, 215ТЕ06, 215ТЕ07, которые состоят из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. Конструкция ТС дополнительно предусматривает защитный стержень у основания провода, для предотвращения загиба или повреждения кабеля, а так же штуцер для монтажа ТС (по заказу).
Для обеспечения плотного контакта измерительной вставки с дном защитного чехла конструкцией ТС предусматривается наличие:
- системы прижимной пружины для ТС исполнения 111ТЕ02, 111ТЕ03, 112ТЕ02, 111ТЕ04, 111ТЕ10, 112ТЕ03, 112ТЕ09, 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09;
- скользящего компрессионного штуцера для ТС исполнения 113ТЕ03, 114ТЕ03, 215ТЕ10, 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ03, 215ТЕ02,215ТЕ05, 215ТЕ04, 215ТЕ07.
Конструкция соединительных головок ТС исполнения 111ТЕ02, 111ТЕ03, 112ТЕ02, 111ТЕ04, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09 предусматривает возможность использовать измерительные преобразователи утвержденных типов (по заказу).
Для всех исполнений ТС измерительная вставка изготавливается из гибкого, вибростойкого кабеля с минеральной изоляцией проводов. Материал защитного чехла измерительной вставки -нержавеющая сталь 304, 316/316L, 321 или никелевый сплав Inconel 600 и другие материалы по заказу.
Материал защитной арматуры и фланца - сталь AISI316/316L, A350 LF2, ASTM A105, Монель 400, сплав 625, сплав 825, AISI310, AISI321, AISI347H, AISI410, AISI446, Дуплекс F51, Супердуплекс F55, Hayness HR160, АРМКО-железо и другие материалы по заказу.
Термопреобразователи сопротивления платиновые серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ изготавливаются во взрывозащищенных исполнениях.

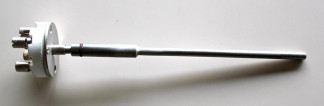

Фотографии общего вида ТС приведены на рисунках 1-6.
Чертежи ТС в зависимости от исполнений приведены на рисунках 7-25.
Рисунок 7 - ТС исполнения 112ТЕ02
Рисунок 11 - ТС исполнений 111ТЕ08, 112ТЕ07, 111ТЕ09, 112ТЕ08
Рисунок 13 - ТС исполнений 111ТЕ05, 112ТЕ04, 215TE08
Рисунок 17 - ТС исполнений 113TE03, 114ТЕ03, Рисунок 18 - ТС исполнений 215TE11 215TE10
9
Рисунок 19 - ТС исполнений 113TE04, 114ТЕ04, Рисунок 20 - ТС исполнений 113TE06, 215TE05 114ТЕ06
I
?
Рисунок 21 - ТС исполнения 215ТЕ02
Рисунок 22 - ТС исполнения 215ТЕ06
Рисунок 23 - ТС исполнения 215ТЕ04 Рисунок 24 - ТС исполнения 215ТЕ03
I
Рисунок 25 - ТС исполнения 215TE07 Пломбирование термопреобразователей не предусмотрено.
Таблица 1 - Метрологические и технические характеристики ТС 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ
Исполнения ТС
| 111ТЕ02 | 111ТЕ04 | 111ТЕ05 | 113ТЕ03 | 113ТЕ04 | 215ТЕ02 |
| 111 ТЕ03 | 111 ТЕ07 | 111 ТЕ06 | 114ТЕ03 | 113ТЕ06 | 215ТЕ03 |
| 112ТЕ02 | 111 ТЕ08 | 111 ТЕ13 | 215ТЕ10 | 114ТЕ04 | 215ТЕ04 |
| 111 ТЕ09 | 112ТЕ04 | 215ТЕ11 | 114ТЕ06 | 215ТЕ06 | |
| 111ТЕ10 | 112ТЕ05 | 215ТЕ05 | 215ТЕ07 | ||
| 112ТЕ03 | 112ТЕ12 | ||||
| 112ТЕ06 | 215ТЕ08 | ||||
| 112ТЕ07 | 215ТЕ09 | ||||
| 112ТЕ08 | |||||
| 112ТЕ09 |
от -196 до +600 (1)
Наименование
характеристики
Диапазон измерений температуры, °С
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651 -2009/ МЭК 60751
Pt100, Pt1000
АА, А, В
Класс допуска ТС по ГОСТ 6651-2009/ МЭК 60751
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск):
±(0,1 + 0,0017|t|) ±(0,15 + 0,002|t|) ±(0,30 + 0,005|t|)
- класс АА
- класс А
- класс В
Сопротивление электрической изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В пост. тока), МОм, не менее
| Наименование характеристики | Исполнения ТС | |||||
| 111ТЕ02 111 ТЕ03 112ТЕ02 | 111ТЕ04 111 ТЕ07 111 ТЕ08 111 ТЕ09 111ТЕ10 112ТЕ03 112ТЕ06 112ТЕ07 112ТЕ08 112ТЕ09 | 111ТЕ05 111 ТЕ06 111 ТЕ13 112ТЕ04 112ТЕ05 112ТЕ12 215ТЕ08 215ТЕ09 | 113ТЕ03 114ТЕ03 215ТЕ10 215ТЕ11 | 113ТЕ04 113ТЕ06 114ТЕ04 114ТЕ06 215ТЕ05 | 215ТЕ02 215ТЕ03 215ТЕ04 215ТЕ06 215ТЕ07 | |
| Длина монтажной части, мм | от 5 до 10000 (и более - по специальному заказу) | от 50 до 5000 (и более - по специальному заказу) | от 50 до 20000 (и более - по специальному заказу) | |||
| Диаметр монтажной части, мм | от 3 до 12 (и более - по специальному заказу) | от 10 до 50 (и более - по специальному заказу) | от 3 до 12 (и более - по специальному заказу) | от 3 до 12 (и более - по специальному заказу) | ||
| Масса, кг, не более | 5.0 | 10.0 | 30.0 | 10.0 | 5.0 | |
| Средний срок службы, лет, не менее | 8 | |||||
| Средняя наработка на отказ, ч | 43000 | |||||
| Время термической реакции, с, не более: - Т0,63 - т0,90 | 12 20 | |||||
| Рабочие условия эксплуатации: - температура окружающей среды, С - относительная влажность воздуха, %, не более | от -60 до +180 95 | от -60 до +180 (1) 95 | от -60 до +120 (1) 95 | от -50 до +120 95 | ||
| Степень защиты от влаги и пыли по ГОСТ 14254-2015 (МЭК 60529) | IP65/66/68 (в зависимости от материала соединительной головки) | IP65 (для исполнений 215TExx) IP66 (для исполнений 113TExx и 114TExx) | ||||
| (1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивного исполнения указан в паспорте и приводится на шильдике ТС. | ||||||
| Взрывозащищенное исполнение ТП | Маркировка взрывозащиты по ГОСТ 31610.0-2014 (МЭК 60079-0:2011), ГОСТ 31610.26-2012/ МЭК 60079-26:2006 | Маркировка защиты от воспламенения по горючей пыли по ГОСТ 31610.0-2014 (МЭК 60079-0:2011) |
| 215ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 10, 11) /ExnA/Extc | 2Ex nA IIC T6/T5/T4 GcX | Ex tc IIIC T85°C/T100°C/T135°C Dc X |
| 215ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 10, 11) /Exia | 0Ex ia IIC T6/T5/T4 Ga X | Ex ia IIIC T85°C/T100°C/T135°C Da X |
| 1111Е(02, 03, 04, 05, 06, 07, 08, 09, 10, 13) /Exd/Exdb/Exta/tb | 1Ex d IIC T6/T5/T4/T3 Gb, 1Ex db IIC T6/T5/T4/T3, Ga/Gb Ex d IIC T6/T5/T4/T3 | Ex tb IIIC T85°C/T100°C/T135°C/ T200°C Db, Ex ta/tb IIC T85°C/ T100°C/ T135°C/T200°C Da/Db X |
| 1121Е(02, 03, 04, 05, 06, 07, 08, 09, 12) /Exia | 0Ex ia IIC T6/T5/T4/T3 Ga X, Ga/Gb Ex ia IIC T6/T5/T4/T3 X | Ex ia IIIC T85°C/T 100°C/T 13 5°C/T200°C Da X, Ex ia IIIC T85°C/ T100°C/ T135°C/ T200°C Da/Db X |
| ЮТЕ(03, 04, 06) /Exma | 0Ex ma IIC T6/T5/T4 Ga X | Ex ma IIIC T85°C/T100°C/T135°C Da X |
| 1141Е(03, 04, 06) /Exia | 0Ex ia IIC T6/T5/T4 Ga X | Ex ia IIIC T85°C/T100°C/T135°C Da X |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом и/или на шильдик ТС.
Таблица 3
| Наименование | Количество | Примечание |
| Т ермопреобразователь сопротивления платиновый | 1 шт. | исполнение в соответствии с заказом |
| Паспорт (на русском языке) | 1 экз. | - |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11); Мультиметр 3458А (Регистрационный № 25900-03);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы-изготовителя «Thermo Engineering S.r.l.», Италия.
