| Номер в госреестре | 71041-18 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | FAC5900 |
| Изготовитель | "FINE Mechatronics Co., Ltd.", Республика Корея |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные автоматические FAC5900 (далее - средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с автоматическим определением измеренного значения массы.
Значение массы объекта отображается в визуальной форме на дисплее средства измерений, а также сохраняется в электронном запоминающем устройстве.
Средство измерений состоит из следующих функциональных узлов:
- ленточный конвейер, опирающийся на тензорезисторный весоизмерительный датчик (далее - конвейер взвешивания) и оснащенный оптическим датчиком нахождения объекта измерений на ленте конвейера взвешивания;
- ленточный конвейер, закрепленный на отдельной раме или на общей раме с конвейером взвешивания, для транспортировки объекта измерений на конвейер взвешивания (подающий конвейер, входит в дополнительную комплектацию средства измерений);
- ленточный конвейер на отдельной раме для транспортировки объекта измерений с конвейера взвешивания (выходной конвейер, входит в дополнительную комплектацию средства измерений);
- электрический шкаф, содержащий: устройства питания и коммутации; электронное устройство обработки измерительной информации и управления исполнительными механизмами средства измерений; блоки цифровых интерфейсов; сенсорный экран, выполняющий функции дисплея и клавиатуры оператора посредством графического интерфейса; цифровые интерфейсы связи и релейные выходы.
Выходной конвейер может быть оснащен исполнительным механизмом отбраковки (сортировки), автоматически приводимым в действие при превышении установленных пределов разности измеренного и заранее заданного значений массы объекта измерения.
Средство измерений может быть также оснащено сигнальной лампой, защитным кожухом конвейера взвешивания.
Модификации средства измерений имеют обозначение вида:
FAC5900-[1]W[2]-[3][4]
где:
[1] (если присутствует): M - наличие металл-детектора, L - указание на наибольший предел измерений 20 кг и более);
[2] типоразмер конвейера взвешивания в зависимости от ширины ленты и наибольшего предела измерений (согласно таблице 1);
[3] (если присутствует): R - наличие механизма сортировки (конвейер с шириной ленты менее 400 мм), LR - наличие механизма сортировки (конвейер с шириной ленты 400 мм и более);
[4] (при наличии механизма сортировки) типоразмер механизма сортировки в зависимости от ширины ленты (согласно таблице 2).
| Наибольший предел измерений, кг | Ширина ленты, мм | |||||||||
| 150 | 200 | 220 | 250 | 300 | 350 | 360 | 400 | 480 | 500 | |
| 1,2 | 150 или 313 | 200 | 323 | 250 | - | - | - | - | - | - |
| 3,0 | - | 200 | 323 | 250 | 333 или 300 | - | - | - | - | - |
| 6,0 | - | - | - | - | - | 350 | 343 | 400 | - | - |
| 20,0 | - | - | - | - | - | - | - | 400 | 363 | 500 |
Таблица 2 - Обозначение типоразмера механизма сортировки
| Ширина | Тип механизма сортировки | |||
| ленты, | Конвейер | Конвейер | Конвейер | Конвейер |
| мм | ленточный с 2-мя | ленточный | роликовый | ленточный |
| отклоняющими | с механизмом | с механизмом | наклоняемый | |
| пластинами | сортировки | сортировки | ||
| 150 | 150B | 513 или 200PB | - | 150D0 |
| 200 | 200B | 200PB | - | 200D0 |
| 220 | - | 523 | - | - |
| 250 | 250B | 250PB | - | 250DO |
| 300 | 300B | 533 или 250PB | - | 300DO |
| 350 | 350B | 250PB | - | 350DO |
| 360 | - | 543 | - | - |
| 400 | 400B | 250PB или 400PB | 400PR | - |
| 480 | - | 563 | - | - |
| 500 | - | 500 PB | 500 PR | - |

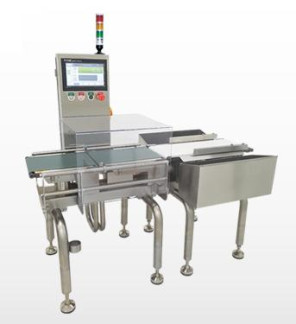

Внешний вид средства измерений представлен на рисунке 1.
Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются следующие средства:
- невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;
- разграничение прав доступа к режимам работы средства измерений с помощью пароля. Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «Низкий» по Р 50.2.077-2014.
Идентификационные данные ПО доступны для просмотра на наклейке процессора материнской платы и указаны в таблице 3 (также указывается дата осуществления загрузки ПО данной версии в процессор).
Версия дисплея доступна для просмотра на экране.
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | P 59MT |
| Номер версии (идентификационный номер) ПО | V 1007 и выше |
| Цифровой идентификатор ПО |
Таблица 4 - Метрологические характеристики модификации FAC5900-[1]W150-[3][4], FAC5900-[1]W313-[3][4]_
| Наименование характеристики | Значение |
| Наибольший предел взвешивания в автоматическом режиме (Max), г | 1200 |
| Наименьший предел взвешивания в автоматическом режиме (Min), г | 12 |
| Цена деления оцифрованной шкалы (d), г | 0,2 |
| Пределы допускаемой относительной погрешности при нагрузке (показании) m, % от 12 до 20 г включ. св. 20 до 50 г включ. св. 50 до 1200 г включ. | ±5 ±2 ±1 |
| Точность устройства установки показаний на нуль, в том числе при работе устройства выборки массы тары, г | ±0,2 |
Таблица 5 - Метрологические характеристики модификации FAC5900-[1]W200-[3][4], FAC5900-[1]W250-[3][4], FAC5900-[1]W323-[3][4]_
| Метрологическая характеристика | Значение | |
| Наибольший предел взвешивания в автоматическом режиме (Max), г | 1200 | 3000 |
| Наименьший предел взвешивания в автоматическом режиме (Min), г | 12 | 30 |
| Цена деления оцифрованной шкалы (d), г | 0,2 | 0,5 |
| Пределы допускаемой относительной погрешности при нагрузке m, % от 12 до 20 г включ. | ±5 | |
| св. 20 до 50 г включ. | ±2 | - |
| св. 50 до 1200 г включ. | ±1 | - |
| Пределы допускаемой относительной погрешности при нагрузке m, % от 30 до 50 г включ. | ±5 | |
| св. 50 до 125 г включ. | - | ±2 |
| св. 125 до 3000 г включ. | - | ±1 |
| Точность устройства установки показаний на нуль, в том числе при | ±0,2 | ±0,5 |
| работе устройства выборки массы тары, г | ||
| Наименование характеристики | Значение |
| Наибольший предел взвешивания в автоматическом режиме (Max), г | 3000 |
| Наименьший предел взвешивания в автоматическом режиме (Min), г | 30 |
| Цена деления оцифрованной шкалы (d), г | 0,5 |
| Пределы допускаемой относительной погрешности при нагрузке (показании) m, % от 30 до 50 г включ. св. 50 до 125 г включ. св. 125 до 3000 г включ. | ±5 ±2 ±1 |
| Точность устройства установки показаний на нуль, в том числе при работе устройства выборки массы тары, г | ±0,5 |
Таблица 7 - Метрологические характеристики модификации FAC5900-[1]W343-[3][4], FAC5900-[1]W350-[3][4], FAC5900-[1]W400[3][4]_
| Наименование характеристики | Значение |
| Наибольший предел взвешивания в автоматическом режиме (Max), г | 6000 |
| Наименьший предел взвешивания в автоматическом режиме (Min), г (диапазон показаний от 0 г) | 60 |
| Цена деления оцифрованной шкалы (d), г | 1 |
| Пределы допускаемой относительной погрешности при нагрузке (показании) m, % от 60 до 100 г включ. св. 100 до 250 г включ. св. 250 до 6000 г включ. | ±5 ±2 ±1 |
| Точность устройства установки показаний на нуль, в том числе при работе устройства выборки массы тары, г | ±1 |
Таблица 8 - Метрологические характеристики модификации FAC5900-[1]W363-[3][4], FAC5900-LW400-[3][4], FAC5900-LW500-[3][4]_
| Наименование характеристики | Значение |
| Наибольший предел взвешивания в автоматическом режиме (Max), г | 20000 |
| Наименьший предел взвешивания в автоматическом режиме (Min), г (диапазон показаний от 0 г) | 200 |
| Цена деления оцифрованной шкалы (d), г | 5 |
| Пределы допускаемой относительной погрешности при нагрузке (показании) m, % от 200 до 300 г включ. св. 300 до 1000 г включ. св. 1000 до 20000 г включ. | ±2 ±1 ±0,5 |
| Точность устройства установки показаний на нуль, в том числе при работе устройства выборки массы тары, г | ±0,5 |
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон выборки массы тары (в статическом режиме) | 100 % Max |
| Диапазон предварительного задания массы тары | до 100 % Max |
| Точность установки массы тары | 1 d |
| Скорость движения ленты конвейера взвешивания (v), не более, | |
| для модификаций: | |
| FAC5900-[1]W313-[3][4], FAC5900-W150-[3][4] | 74 |
| FAC5900-[1]W200-[3][4], FAC5900-[1]W250-[3][4], FAC5900-[1]W323-[3][4] | 74 |
| FAC5900-[1]W300-[3][4], FAC5900-[1]W333-[3][4] | 58 |
| FAC5900-[1]W343-[3][4], FAC5900-[1]W350-[3][4], FAC5900-[1]W400-[3][4] | 53 |
| FAC5900-[1]W363-[3][4], FAC5900-LW400-[3][4], FAC5900-LW500-[3][4] | 53 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 250 50±1 |
| Габаритные размеры средства измерений, мм, не более - высота - ширина - длина | 2000 1000 2000 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность (без конденсации влаги), % | от +5 до +35 от 0 до 85 |
наносится на маркировочную табличку , расположенную на корпусе средства измерений методом гравировки (или рядом с маркировочной табличкой с помощью наклейки), а также на титульные листы эксплуатационной документации типографским способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 204-28-2017 | 1 экз. |
| Устройство для сортировки и/или отбраковки груза (по дополнительному заказу) | - | 1 шт. |
| Ветрозащитный кожух верхний (по дополнительному заказу) | - | 1 шт. |
| Металл-детектор (по дополнительному заказу) | - | 1 шт. |
осуществляется по документу МП 204-28-2017 «ГСИ. Устройства весоизмерительные автоматические FAC5900. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.11.2017 г. Основные средства поверки:
- гири, соответствующие классу точности F1, F2 или М1 по ГОСТ OIML R 111-1-2009.
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемой абсолютной погрешности средства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбу и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «FINE Mechatronics co.,Ltd».
| Зарегистрировано поверок | 105 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
