Газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э, 71045-18

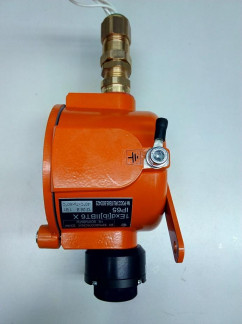

Идентификационные данные (признаки)

Значение

Г азоанализатор стационарный

ИГМ-10ИК-Х-1 (Т) ИГМ-10Э-Х-1 (Т)

ИГМ-10ИК-Х-2 (Т) ИГМ-10Э-Х-2 (Т)

Идентификационное наименование ПО

igm10-x-x1 v1.03r.hex

igm10-x-2x v1.03r.hex

Номер версии (идентификационный номер) ПО

1.03

1.03

Цифровой идентификатор ПО

0x1CC1

0x78E2

Алгоритм вычисления контрольной суммы исполняемого кода

CRC16 CCITT

CRC16 CCITT

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице.

Исполнение

газоанализатора

Определяемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний Т0,9д

абсолютной

относи

тельной

1

2

3

4

5

6

7

ИГМ-10ИК-01-У (Т)

метан (СН4)

от 0 до 4,4 %

(от 0 до 100 % НКПР)

от 0 до 4,4 %

(от 0 до 100 % НКПР)

±(0,09 %+0,03С1)) (±(2 % НКПР+0,03-С1))

-

5

ИГМ-10ИК-02-У (Т)

пропан (С3Н8)

от 0 до 1,7 %

(от 0 до 100 % НКПР)

от 0 до 1,7 %

(от 0 до 100 % НКПР)

±(0,03 %+0,03С1)) (±(2 % НКПР+0,03-С1)))

-

5

ИГМ-10ИК-03-У (Т)

н-гексан

(С6Н14)

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

-

5

ИГМ-10ИК-04-У (Т)

диоксид углерода (CO2)

от 0 до 2,5 %

от 0 до 2,5 %

±0,15 %

-

5

ИГМ-10Э-01-У (Т)

кислород (О2)

от 0 до 30 %

от 0 до 30 %

±0,5 %

-

30

ИГМ-10Э-02-У (Т)

оксид углерода (CO)

от 0 до 2000 млн-1

от 0 до 40 млн-1 включ.

±4 млн-1

-

30

св. 40 до 2000 млн-1

-

±10 %

ИГМ-10Э-03-У (Т)

сероводород

(H2S)

от 0 до 100 млн-1

от 0 до 7,5 млн-1 включ.

±1,5 млн-1

-

30

св. 7,5 до 100 млн-1

-

±20 %

ИГМ-10Э-04-У (Т)

сероводород

высоких

концентраций

от 0 до 500 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

45

св. 10 до 500 млн-1

-

±20 %

ИГМ-10Э-05-У (Т)

диоксид серы (SO2)

от 0 до 20 млн

от 0 до 2,5 млн-1 включ.

±0,5 млн-1

-

30

св. 2,5 до 20 млн-1

-

±20 %

ИГМ-10Э-06-У (Т)

диоксид серы

высоких

концентраций

от 0 до 2000 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

40

св. 10 до 2000 млн-1

-

±20 %

ИГМ-10Э-07-У (Т)

оксид азота (NO)

от 0 до 250 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

40

св. 10 до 250 млн-1

-

± 20 %

1

2

3

4

5

6

7

ИГМ-ЮЭ-08-Y (Т)

диоксид азота (NO2)

от 0 до 30 млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

30

св. 1 до 10 млн-1

-

±20 %

ИГМ-ЮЭ-09-Y (Т)

аммиак (NH3)

от 0 до 100 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

40

св. 10 до 100 млн-1

-

±20 %

ИГМ-ЮЭ-10-Y (Т)

аммиак

высоких

концентраций

от 0 до 1000 млн-1

от 0 до 30 млн-1 включ.

±6 млн-1

90

св. 30 до 1000 млн-1

-

±20 %

ИГМ-ЮЭ-11-Y (Т)

водород (H2)

от 0 до 4 %

от 0 до 2 %

±0,1 %

-

60

ИГМ-ЮЭ-12-Y (Т)

цианистый

водород

(HCN)

от 0 до 30 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

70

св. 10 до 30 млн-1

-

±20 %

ИГМ-ЮЭ-13-Y (Т)

метанол

СН3ОН

от 0 до 200 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

200

св. 10 до 200 млн-1

-

±20 %

ИГМ-ЮЭ-14-Y (Т)

этанол

(C2H5O)

от 0 до 200 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

30

св. 10 до 200 млн-1

±20 %

ИГМ-10Э-15-Y(Т)

фтороводород

(HF)

от 0 до 10 млн

от 0 до 0,5 млн-1 включ.

±0,1 млн-1

-

90

св. 0,5 до 10 млн-1

-

±20 %

1) С -значение объемной доли подаваемого компонента, % (% НКПР);

Примечания

1)    Значения НКПР в соответствии с ГОСТ 30852.19-2002;

2)    Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы только для смесей, содержащих только один горючий компонент.

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов ИГМ-10Э для диапазона температур от -30 до +15 °С и от +25 до +50 °С

±1,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности для газоанализаторов ИГМ-10ИК (кроме ИГМ-ЮИК-04-Y (Т) для диапазонов температур:

-    от -10 до +15 °С включ. и св. +25 до +40 °С

-    от -40 до -10 °С включ. и св. +40 до +60 °С

-    от -60 до -40 °С включ.

±2,0

±4,0

±6,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности для газоанализаторов ИГМ-ЮИК-04-Y (Т):

- для диапазона температур от -10 до +15 °С и от +25 до +40 °С

±2,0

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от нормальной в диапазоне до 95 % (без конденсации) на каждые 10 %, в долях от предела допускаемой основной погрешности

±0,1

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления от нормального на каждые 3,3 кПа в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Наименование характеристики

Значение

Время прогрева, с, не более

60

Напряжение питания:

-для исполнения с внешним питанием, В (постоянного тока) -для исполнения с питанием от батареи, В (постоянного тока)

от 12 до 28 от 3,0 до 3,6

Потребляемая мощность, Вт, не более:

-    для исполнений ИГМ-10ИК-Х-1 (Т), ИГМ-10Э-Х-1(Т)

-    для исполнений ИГМ-10ИК-Х-2 (Т), ИГМ-10Э-Х-2(Т)

0,5

0,05

Выходной сигнал:

-    цифровой

-    аналоговый токовый, мА

RS-485, HART от 4 до 20

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

225

125

95

Масса, кг, не более

1,5

Условия эксплуатации:

-    температура окружающего среды1, °С:

-для газоанализаторов ИГМ-ЮЭ-Х-Y (-30)

-для газоанализаторов ИГМ-ЮИК-Х-Y (-60) (кроме ИГМ-10ИК-04^(-10) -для газоанализаторов ИГМ-ЮИК-Х-Y (-40) (кроме ИГМ-10ИК-04^(-ю) -для газоанализаторов ИГМ-ЮИК-Х-Y (-10) (кроме ИГМ-10ИК-04^(-10) -для газоанализаторов ИГМ-ЮИК-04-Y (-10)

-    относительная влажность (без конденсации влаги), %, не более

-    атмосферное давление, кПа

от -30 до +50 от -60 до +60 от -40 до +60 от -10 до +60 от -10 до +40 95

от 80 до 120

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч:

-    газоанализаторы стационарные ИГМ-10ИК

-    газоанализаторы стационарные ИГМ-10Э

60000

30000

Маркировка взрывозащиты

1Ex d ib IIC T6 X

1) Согласно сертификату соответствия № ТС RU C-RU.МЮ62.B.05698 от 22.12.2017 г., выданным органом по сертификации ООО «ПРОММАШ ТЕСТ», газоанализаторы допущены к эксплуатации в диапазоне температур от -60 oC до +60 oC, при этом метрологические характеристики газоанализаторов нормированы только в диапазонах температур в соответствии с настоящей таблицей.

Наименование

Обозначение

Количество

Г азоанализатор

ИГМ-10ИК (ИГМ-10Э)

1 шт.

Адаптер ПГС1)

МРБП.301191.045

1 шт.

Упаковка

МРБП.413935.013

1 шт.

Паспорт

МРБП.413347.010 ПС

1 экз.

Руководство по эксплуатации 1)

МРБП.413347.010 РЭ

1 экз.

Методика поверки 1)

МП 271-221-2017

1 экз.

Компьютерная программа IGM 2)

-

1 шт.

1)    При групповой поставке в один адрес допускается комплектование в количестве, согласованным с заказчиком.

2)    По отдельному заказу.
