| Номер в госреестре | 71046-18 |
| Наименование СИ | Датчики перемещений (деформаций) |
| Обозначение типа СИ | MFE-900 |
| Изготовитель | "Walter + Bai AG", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики перемещений (деформаций) MFE-900 (далее - датчики) предназначены для измерений деформаций материалов при проведении испытаний изделий и образцов из этих материалов на растяжение.
Принцип действия датчиков основан на преобразовании перемещений измерительных щупов, установленных на отдельных точках изделия или образца на определённом расстоянии друг от друга, в пропорциональные цифровые электрические сигналы.
Удлинение образца в процессе измерений деформации регистрируется оптикоинкрементальной дифференциальной системой датчиков. Измерительный канал каждой пары щупов состоит из жестких несущих элементов, соединенных между собой тросиком, который проходит через ролик оптико-инкрементального датчика. Тросик, для обеспечения компенсации массы щупов, с другой стороны крепится к противовесу с массой, равной массе щупов. Этим обеспечивается исключение дополнительной осевой нагрузки при исследованиях деформации изделия или образца. После завершения измерения щупы автоматически возвращаются в начальное положение при помощи двигателей.
В процессе измерений перемещений (деформаций) постоянно фиксируется разница между показаниями обоих оптико-инкрементальных датчиков в процессе растяжения образца. Цифровые измерительные сигналы, получаемые с оптико-инкрементальных датчиков, преобразуются в эквивалентные значения перемещений (деформаций). Обработка результатов измерений производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК электрический сигнал измеренной величины преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).
Для измерений используются измерительные щупы, имеющие специальные присоединительные элементы (ножи) для фиксации щупов на изделии или образце. Корпуса датчиков изготавливаются из нержавеющей стали и термостойкого пластика. Каждая пара щупов управляется двигателями постоянного тока для ручной или автоматической фиксации (сведение/разведение) щупов на образце. Начальное положение нижних щупов определяется положением перемещаемого по высоте датчика, фиксирующимся винтом. Начальное расстояние между щупами определяется перемещением и фиксацией верхних щупов на градуированной измерительной планке.
Конструкция датчиков предусматривает температурную компенсацию в диапазоне рабочих температур.
Датчики могут работать в составе испытательных машин производства «Walter+Bai AG», Швейцария.

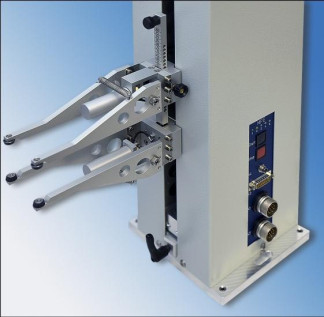

Внешний вид датчиков приведен на рисунке 1.
Для работы с датчиками используется программное обеспечение «DION Pro+», «DION 7», «PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе испытательных машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений. ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DION Pro+ | DION 7 | PROTEUS |
| Номер версии (идентификационный номер ПО), не ниже | 5.15 | 2.2 | 2.8.4 |
| Цифровой идентификатор ПО | 515C1417 | 6DB37727 | 586F502D |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений, мм | от 0,1 до 900,0 |
| Пределы допускаемой относительной погрешности измерений перемещений, % в диапазоне: - от 0,1 до 1,0 мм включ. - св. 1 до 900 мм включ. | ±2,0 ±1,0 |
| Разрешение, мкм | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °C | от +5 до +35 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 230±23 50±0,2 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина | 160 |
| - ширина | 180 |
| - высота | 1400 |
| Масса, кг, не более | 35 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик перемещений (деформаций) MFE-900 | - | 1 шт. |
| Ящик для транспортировки | - | 1 шт. |
| Сетевой адаптер 220В/24В | - | 1 шт. |
| Кабель передачи данных | - | 2 шт. |
| Кабель управления | - | 1 шт. |
| Комплект запасных частей | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 76-17 | 1 экз. |
осуществляется по документу МП АПМ 76-17 «Датчики перемещений (деформаций) MFE-900. Методика поверки», утверждённому ООО «Автопрогресс-М» 14.12.2017 г.
Основные средства поверки:
- система лазерная измерительная XL-80 (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Walter+Bai AG», Швейцария
