| Номер в госреестре | 71051-18 |
| Наименование СИ | Измерители перемещений (деформаций) бесконтактные |
| Обозначение типа СИ | VEM |
| Изготовитель | Компания "Tinius Olsen, Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) бесконтактные VEM (далее - измерители) предназначены для измерений перемещений (деформаций) при испытаниях образцов различных материалов.
Принцип действия измерителей VEM основан на измерении удлинения испытуемого образца путем отслеживания перемещения контрольных точек, расположенных на его видеоизображении. Контрольные точки задаются на определенной базовой длине с помощью программного обеспечения перед началом измерений. Измерения возможны только при нахождении обеих контрольных точек в области видимости.
Конструктивно измерители состоят из цифровой видеокамеры с объективом, выполненных в виде автономного измерительного устройства.
Цифровая видеокамера устанавливается на оснастке фиксации перед рабочей зоной, в которую помещен испытуемый образец, для регистрации видеоизображения образца с высоким разрешением и его передачи на персональный компьютер с целью обработки получаемого видеоизображения. Компьютер с установленным программным обеспечением служит для управления процессом измерений и обработки результатов измерений.
Измерители дополнительно могут комплектоваться низковольтным осветителем для обеспечения оптимальной освещенности объекта испытаний при любых условиях внешнего освещения.

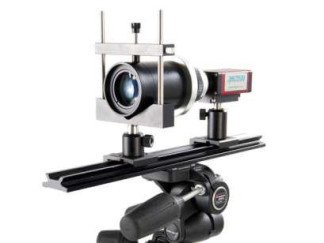

Внешний вид измерителей приведен на рисунке 1.
J т
б)
Рисунок 1 - Общий вид средства измерений
а) модификации VEM010 и VEM011
б) модификации VEM100 и VEM200
Измерители изготавливаются в 36 модификациях, отличающихся диапазоном измерений. Измерители работают в составе машин испытательных «Tinius Olsen».
Пломбирование измерителей перемещений (деформаций) бесконтактных VEM не предусмотрено.
Программное обеспечение предназначено для управления функциями работы измерителей и обработки результатов измерений в процессе работы.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Video Extensometer |
| Номер версии ПО | не ниже 5.2.0 |
| Цифровой идентификатор ПО | 7d16a48e065adb36157b2a2daba70f9d |
| Модификация | Диапазон измерений перемещений, мм | Пределы допускаемой относительной погрешности измерений, % | Минимальная базовая длина, мм | Г абаритные размеры, (ДхШхВ), мм, не более | Масса, кг, не более |
| VEM101 | от 0,57 до 28,50 | ±0,5 | 27 | 235х90х90 | 1,5 |
| VEM102 | от 0,98 до 49,00 | ±0,5 | 46 | 235х90х90 | 1,5 |
| VEM103 | от 1,5 до 75,0 | ±0,5 | 71 | 235х90х90 | 1,7 |
| VEM104 | от 2,2 до 110,0 | ±0,5 | 101 | 235х90х90 | 1,7 |
| VEM105 | от 3,5 до 175,0 | ±0,5 | 165 | 235х90х90 | 1,9 |
| VEM106 | от 4,6 до 230,0 | ±0,5 | 216 | 235х90х90 | 2,2 |
| VEM107 | от 7,0 до 350,0 | ±0,5 | 329 | 235х90х90 | 2,4 |
| VEM108 | от 2,1 до 106,0 | ±0,5 | 100 | 235х90х90 | 1,9 |
| VEM201 | от 0,23 до 11,50 | ±0,5 | 11 | 412х92х92 | 2,3 |
| VEM202 | от 0,33 до 16,50 | ±0,5 | 16 | 532х87х87 | 2,6 |
| VEM203 | от 0,42 до 21,00 | ±0,5 | 20 | 478х122х122 | 3,4 |
| VEM204 | от 0,61 до 30,50 | ±0,5 | 29 | 478х122х122 | 3,4 |
| VEM205 | от 0,86 до 43,00 | ±0,5 | 40 | 594х165х165 | 5,6 |
| VEM206 | от 0,29 до 14,50 | ±0,5 | 14 | 413х92х92 | 2,3 |
| VEM207 | от 0,52 до 26,00 | ±0,5 | 24 | 478х123х123 | 3,4 |
| VEM208 | от 0,76 до 38,00 | ±0,5 | 36 | 478х123х123 | 3,4 |
| VEM209 | от 1,07 до 53,50 | ±0,5 | 50 | 594х165х165 | 5,6 |
| VEM011-0010 | от 0,47 до 23,50 | ±0,5 | 22 | 198х351х351 | 1,8 |
| VEM011-0022 | от 0,67 до 33,60 | ±0,5 | 32 | 524х140х140 | 4,7 |
| VEM011-0051 | от 0,46 до 23,00 | ±0,5 | 22 | 199х355х355 | 1,9 |
| VEM011-0043 | от 0,32 до 16,00 | ±0,5 | 15 | 439х77х77 | 1,5 |
| VEM011-0052 | от 0,32 до 16,00 | ±0,5 | 15 | 389х98х98 | 1,5 |
| VEM011-0053 | от 0,17 до 8,50 | ±0,5 | 8 | 356х72х72 | 1,5 |
| VEM011-0027 | от 0,12 до 6,00 | ±0,5 | 5,6 | 254х77х77 | 1,5 |
| VEM010-0007 | от 2 до 80 | ±0,5 | 100 | 146х42х42 | 1,0 |
| VEM010-0001 | от 6,8 до 250,0 | ±0,5 | 25 | 138х34х34 | 1,0 |
| VEM010-0002 | от 0,5 до 142,0 | ±0,5 | 25 | 147х34х34 | 1,0 |
| VEM010-0003 | от 0,3 до 70,0 | ±0,5 | 10 | 163х34х34 | 1,0 |
| VEM010-0009 | от 0,9 до 95,0 | ±0,5 | 25 | 156х38х38 | 1,0 |
| VEM010-0005 | от 0,2 до 43,0 | ±0,5 | 10 | 176х50х50 | 1,0 |
| VEM010-0000 | от 13,7 до 360,0 | ±0,5 | 50 | 147х30х30 | 1,0 |
| VEM010-0008 | от 1,1 до 475,0 | ±0,5 | 50 | 139х29х29 | 1,0 |
Таблица 2.2 - Метрологические и технические характеристики
| Модификация | Диапазон измерений перемещений, мм | Пределы допускаемой абсолютной погрешности измерений, мкм | Минимальная базовая длина, мм | Габаритные размеры, (ДхШхВ), мм, не более | Масса, кг, не более |
| VEM011-0017 | от 0,06 до 3,20 | ±0,5 | 3,0 | 243х42х42 | 1,5 |
| VEM011-0032 | от 0,03 до 1,60 | ±0,5 | 1,5 | 235х42х42 | 1,5 |
| VEM011-0047 | от 0,01 до 0,60 | ±0,5 | 0,56 | 350х42х42 | 1,5 |
| VEM011-0016 | от 0,01 до 0,30 | ±0,5 | 0,28 | 472х42х42 | 1,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +17 до +23 от 30 до 80 |
| Средняя наработка на отказ, ч | 20000 |
наносится на корпус измерителей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Видеокамера | 1 шт. | |
| Объектив | 1 шт. | |
| Кабель для подключения камеры | 1 шт. | |
| Оснастка фиксации | 1 шт. | |
| Осветитель* | 1 шт. | |
| Компьютер* | 1 шт. | |
| Программное обеспечение | 1 шт. | |
| Транспортировочный кейс | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-5173-445-2018 | 1 экз. |
| (*) - комплектуется по требованию Заказчика | ||
осуществляется по документу РТ-МП-5173-445-2018 «ГСИ. Измерители перемещений (деформаций) бесконтактные VEM. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.02.2018 г.
Основное средство поверки:
- система лазерная измерительная XL-80 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35362-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация компании «Tinius Olsen, Ltd.»
