| Номер в госреестре | 71057-18 |
| Наименование СИ | Резервуары двустенные стальные горизонтальные двухкамерные для нефтепродуктов |
| Обозначение типа СИ | 2РТ-50 (35+15) |
| Изготовитель | ОАО "Паритет", г.Псков |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары двустенные стальные горизонтальные двухкамерные для нефтепродуктов 2РТ-50 (35+15) (далее - резервуары) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуар состоит из горизонтального цилиндрического двустенного сварного сосуда с усеченно-коническими днищами, разделенного на две камеры для использования различных видов нефтепродуктов. Межстенное пространство заполнено азотом для контроля герметичности корпуса резервуара. В верхней части каждой камеры расположен технологический колодец для установки запорной арматуры, подсоединения технологических трубопроводов, средств измерений и контроля уровней нефтепродукта и азота, трубы откачки жидкости из межстенного пространства и люка для отбора проб.
Резервуары двустенные стальные горизонтальные двухкамерные для нефтепродуктов 2РТ-50 (35+15) (№ 621, № 622) установлены в грунте по адресу: Нижегородская обл., г. Нижний Новгород, Сормовский район, между улицами Марксистской, Станционной, Щербакова.

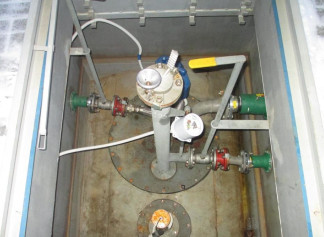

Общий вид резервуара с технологическим колодцем представлен на рисунке 1.
Пломбирование резервуаров двустенных стальных горизонтальных двухкамерных для нефтепродуктов 2ТР-50 (35+15) не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 | 50 |
| Номинальная вместимость 1-й камеры, м3 | 35 |
| Номинальная вместимость 2-й камеры, м3 | 15 |
| Пределы допускаемой относительной погрешности, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Избыточное давление в камерах, МПа, не более | 0,02 |
| Габаритные размеры, мм, не более | |
| - длина | 9660 |
| - ширина | 2800 |
| - высота | 2970 |
| Масса, кг, не более | 9200 |
| Условия эксплуатации: | |
| Диапазон температуры окружающего воздуха, °С | от -10 до +35 |
| Атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар двустенный стальной горизонтальный двухкамерный для нефтепродуктов | 2РТ-50 (35+15) | 2 шт. |
| Монтажный комплект | 2 шт. | |
| Руководство по эксплуатации | 2 шт. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.
приведены в эксплуатационном документе.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ТУ 3615-001-41604849-2007 Резервуары стальные горизонтальные цилиндрические 2РТ. Технические условия
