| Номер в госреестре | 71060-18 |
| Наименование СИ | Штангенциркули торговой марки "Линкс-Раша" |
| Изготовитель | Harbin Measuring & Cutting Tool Group Co., Ltd, КНР |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули торговой марки «Линкс-Раша» (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, измерений глубин и выполнения разметочных работ.
Принцип действия штангенциркулей с отсчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменения напряжения в электрической схеме блока индикации с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch)
и др. Питание штангенциркулей осуществляется от встроенного источника питания. Корпус цифрового отчетного устройства может быть выполнен из пластика или металла. Штангенциркули имеют различный набор кнопок управления в зависимости от исполнения.
Штангенциркули изготавливаются следующих серий:

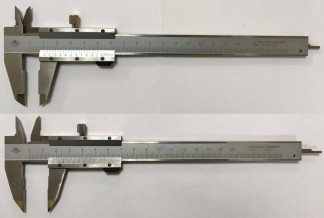

- 601, 601Т, 602, 602Т, 603, 603Т - с отсчетом по нониусу (рисунки 1-6);
- 604 - с отсчетом по круговой шкале (рисунки 7-9);
- 605 - с цифровым отсчетным устройством (рисунки 10-12).
Штангенциркули изготавливаются следующих модификаций:
- двусторонние с глубиномером (серии 601, 601Т, 604, 605);
- двусторонние без глубиномера (серии 602, 602Т, 604, 605);
- односторонние (серии 603, 603Т, 604, 605).
Штангенциркули серий 601, 601Т, 602, 602Т, 603, 603Т состоят из штанги, рамки с нониусом, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (серии 601, 601Т), глубиномера (серии 601, 601Т), губок с плоскими измерительными поверхностями для измерений наружных размеров (серия 601), губок с кромочными измерительными поверхностями для измерений наружных размеров (серии 602, 602Т) или без них (серии 603, 603Т), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (серии 602, 603), губок с плоскими измерительными поверхностями, оснащенных твердым сплавом, предназначенных для измерений наружных размеров и выполнения разметочных работ (серии 601Т, 602Т, 603Т). Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Штангенциркули серии 604 состоят из штанги, рамки с круговой шкалой, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (для двусторонних с глубиномером), глубиномера (для двусторонних с глубиномером), губок с плоскими измерительными поверхностями для измерений наружных размеров (для двусторонних с глубиномером), губок с кромочными измерительными поверхностями для измерений наружных размеров (для двусторонних без глубиномера) или без них (для односторонних), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (для двусторонних без глубиномера и односторонних). Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Штангенциркули серии 605 состоят из штанги, рамки с цифровым отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (для двусторонних с глубиномером), глубиномера (для двусторонних с глубиномером), губок с плоскими измерительными поверхностями для измерений наружных размеров (для двусторонних с глубиномером), губок с кромочными измерительными поверхностями для измерений наружных размеров (для двусторонних без глубиномера) или без них (для односторонних), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (для двусторонних без глубиномера и односторонних). Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/ выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенциркулей осуществляется от встроенного источника питания.
Штангенциркули изготавливаются из инструментальной или нержавеющей стали.
У штангенциркулей серии 605 корпус цифрового отсчетного устройства, расположенного на рамке штангенциркулей может быть пластмассовый или металлический, штанга может быть как с нанесенной на ней шкалой, так и без шкалы.
Штангенциркули серии 605 могут изготавливаться в пыле- и влагозащищенном исполнении.
Штангенциркули могут быть оснащены устройством тонкой установки рамки со стопорным винтом.
Штангенциркули выпускаются под торговой маркой «Линкс-Раша» производства Harbin Measuring & Cutting Tool Group Co., Ltd, КНР.
наносится на паспорт штангенциркулей типографским методом,
на штангу и/или на рамку штангенциркулей, и/или круговую шкалу при ее наличии краской или методом лазерной маркировки.
Рисунок 4 - Общий вид штангенциркулей серии 602Т модификации двусторонние
без глубиномера
Рисунок 6 - Общий вид штангенциркулей серии 603Т модификации односторонние
■ 1 <■
Рисунок 9 - Общий вид штангенциркулей серии 604 модификации односторонние
з' 1Д 15 сг" STAINLESS HAHDENED
б) цифровое отсчетное устройство в металлическом корпусе Рисунок 10 - Общий вид штангенциркулей серии 605 модификации двусторонние с
, JimkiiimiliiultiuiiLuluii
Ч I ’ • (,м |: 111 ........I 'j , „
' 1 5 6 7 8 9 0 O.D5mm
б) цифровое отсчетное устройство в металлическом корпусе
Рисунок 11 - Общий вид штангенциркулей серии 605 модификации двусторонние
без глубиномера
Пломбирование корпуса цифрового отсчетного устройства от несанкционированного доступа не предусмотрено.
отсутствует.
Таблица 1 - Основные метрологические характеристики
| Серия | Модификация | Диапазон измерений, мм | Значение отсчета по нониусу, (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
| 1 | 2 | 3 | 4 | 5 |
| 601,601Т | двусторонний | от 0 до 70 | 0,02; 0,05; 0,1 | - |
| с глубиномером | от 0 до 100 | 0,02; 0,05; 0,1 | - | |
| от 0 до 125 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 150 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 200 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 250 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 300 | 0,02; 0,05; 0,1 | - | ||
| 602 | двусторонний | от 0 до 160 | 0,02; 0,05; 0,1 | 6; 10 |
| без | от 0 до 200 | 0,02; 0,05; 0,1 | 8; 10 | |
| глубиномера | от 0 до 250 | 0,02; 0,05; 0,1 | 10 | |
| от 0 до 300 | 0,02; 0,05; 0,1 | 10 | ||
| от 0 до 320 | 0,02; 0,05; 0,1 | 10 | ||
| от 0 до 400 | 0,02; 0,05; 0,1 | 10 | ||
| от 0 до 500 | 0,02; 0,05; 0,1 | 10; 20 | ||
| от 0 до 600 | 0,02; 0,05; 0,1 | 10; 20 | ||
| от 0 до 630 | 0,02; 0,05; 0,1 | 10; 20 | ||
| от 0 до 800 | 0,02; 0,05; 0,1 | 10; 20 | ||
| от 0 до 1000 | 0,02; 0,05; 0,1 | 20; 30 | ||
| от 0 до 1500 | 0,02; 0,05; 0,1 | 20; 30 | ||
| от 0 до 1600 | 0,02; 0,05; 0,1 | 20; 30 | ||
| от 0 до 2000 | 0,02; 0,05; 0,1 | 20; 30 | ||
| 602Т | двусторонний | от 0 до 160 | 0,02; 0,05; 0,1 | - |
| без | от 0 до 200 | 0,02; 0,05; 0,1 | - | |
| глубиномера | от 0 до 250 | 0,02; 0,05; 0,1 | - | |
| от 0 до 300 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 320 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 400 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 500 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 600 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 630 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 800 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 1000 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 1500 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 1600 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 2000 | 0,02; 0,05; 0,1 | - | ||
| 603 | односторонний | от 0 до 160 | 0,02; 0,05; 0,1 | 6; 10 |
| от 0 до 200 | 0,02; 0,05; 0,1 | 8; 10 | ||
| от 0 до 250 | 0,02; 0,05; 0,1 | 10 | ||
| от 0 до 300 | 0,02; 0,05; 0,1 | 10 | ||
| от 0 до 400 | 0,02; 0,05; 0,1 | 10 |
| 1 | 2 | 3 | 4 | 5 |
| 603 | односторонний | от 0 до 450 | 0,02; 0,05; 0,1 | 10 |
| от 0 до 500 | 0,02; 0,05; 0,1 | 10; 20 | ||
| от 0 до 600 | 0,02; 0,05; 0,1 | 10; 20 | ||
| от 0 до 630 | 0,02; 0,05; 0,1 | 10; 20 | ||
| от 0 до 750 | 0,02; 0,05; 0,1 | 10; 20 | ||
| от 0 до 800 | 0,02; 0,05; 0,1 | 10; 20 | ||
| от 0 до 1000 | 0,02; 0,05; 0,1 | 20; 30 | ||
| от 0 до 1500 | 0,02; 0,05; 0,1 | 20; 30 | ||
| от 0 до 1600 | 0,02; 0,05; 0,1 | 20; 30 | ||
| от 0 до 2000 | 0,02; 0,05; 0,1 | 20; 30 | ||
| от 1000 до 2000 | 0,02; 0,05; 0,1 | 20; 30 | ||
| от 0 до 3000 | 0,05; 0,1 | 20; 30 | ||
| от 0 до 4000 | 0,05; 0,1 | 40 | ||
| 603Т | односторонний | от 0 до 160 | 0,02; 0,05; 0,1 | - |
| от 0 до 200 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 250 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 300 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 400 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 450 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 500 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 600 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 630 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 750 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 800 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 1000 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 1500 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 1600 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 2000 | 0,02; 0,05; 0,1 | - | ||
| от 1000 до 2000 | 0,02; 0,05; 0,1 | - | ||
| от 0 до 3000 | 0,05; 0,1 | - | ||
| от 0 до 4000 | 0,05; 0,1 | - | ||
| 604 | двусторонний | от 0 до 100 | 0,01; 0,02 | - |
| с глубиномером | от 0 до 150 | 0,01; 0,02 | - | |
| от 0 до 200 | 0,01; 0,02 | - | ||
| от 0 до 250 | 0,01; 0,02 | - | ||
| от 0 до 300 | 0,01; 0,02 | - | ||
| 604 | двусторонний | от 0 до 200 | 0,01; 0,02 | 8; 10 |
| без | от 0 до 250 | 0,01; 0,02 | 10 | |
| глубиномера | от 0 до 300 | 0,01; 0,02 | 10 | |
| 604 | односторонний | от 0 до 500 | 0,01 | 10; 20 |
| 605 | двусторонний | от 0 до 100 | 0,01 | - |
| с глубиномером | от 0 до 125 | 0,01 | - | |
| от 0 до 150 | 0,01 | - | ||
| от 0 до 200 | 0,01 | - | ||
| от 0 до 250 | 0,01 | - | ||
| от 0 до 300 | 0,01 | - |
| 1 | 2 | 3 | 4 | 5 |
| 605 | двусторонний | от 0 до 200 | 0,01 | 8; 10 |
| без | от 0 до 250 | 0,01 | 10 | |
| глубиномера | от 0 до 300 | 0,01 | 10 | |
| от 0 до 400 | 0,01 | 10 | ||
| от 0 до 500 | 0,01 | 10; 20 | ||
| от 0 до 600 | 0,01 | 10; 20 | ||
| от 0 до 630 | 0,01 | 10; 20 | ||
| от 0 до 800 | 0,01 | 10; 20 | ||
| от 0 до 1000 | 0,01 | 20; 30 | ||
| от 0 до 1600 | 0,01 | 20; 30 | ||
| от 0 до 2000 | 0,01 | 20; 30 | ||
| от 0 до 2500 | 0,01 | 20; 30 | ||
| 605 | односторонний | от 0 до 400 | 0,01 | 10 |
| от 0 до 500 | 0,01 | 10; 20 | ||
| от 0 до 600 | 0,01 | 10; 20 | ||
| от 0 до 630 | 0,01 | 10; 20 | ||
| от 0 до 800 | 0,01 | 10; 20 | ||
| от 0 до 1000 | 0,01 | 20; 30 | ||
| от 0 до 1600 | 0,01 | 20; 30 | ||
| от 0 до 2000 | 0,01 | 20; 30 | ||
| от 0 до 2500 | 0,01 | 20; 30 | ||
| от 0 до 3000 | 0,01 | 40 |
Таблица 2 - Пределы допускаемой абсолютной погрешности штангенциркулей при измерении наружных размеров__
| Измеряемая длина*, мм | Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм | ||||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||
| 0,02 | 0,05 | 0,1 | 0,01; 0,02 | 0,01 | |
| От 0 до 100 включ. | ±0,03 | ±0,05 | ±0,10 | ±0,03 | ±0,03 |
| св. 100 до 200 включ. | ±0,03 | ±0,05 | ±0,10 | ±0,03 | ±0,03 |
| св. 200 до 300 включ. | ±0,04 | ±0,05 | ±0,10 | ±0,04 | ±0,04 |
| св. 300 до 400 включ. | ±0,05 | ±0,05 | ±0,10 | ±0,05 | ±0,05 |
| св. 400 до 600 включ. | ±0,06 | ±0,10 | ±0,10 | ±0,06 | ±0,06 |
| св. 600 до 800 включ. | ±0,07 | ±0,10 | ±0,10 | - | ±0,07 |
| св. 800 до 1000 включ. | ±0,07 | ±0,10 | ±0,15 | - | ±0,07 |
| св. 1000 до 1500 включ. | ±0,11 | ±0,15 | ±0,20 | - | ±0,11 |
| св. 1500 до 2000 включ. | ±0,14 | ±0,20 | ±0,25 | - | ±0,14 |
| св. 2000 до 2500 включ. | - | ±0,25 | ±0,30 | - | ±0,22 |
| св. 2500 до 3000 включ. | - | ±0,30 | ±0,35 | - | ±0,26 |
| Св. 3000 до 4000 | - | ±0,40 | ±0,45 | - | - |
| Примечание: * - за измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок | |||||
Таблица 3 - Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20
мм
| Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | |||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |
| 0,02 | 0,05; 0,1 | 0,01; 0,02 | 0,01 |
| ±0,03 | ±0,05 | ±0,03 | ±0,03 |
Таблица 4 - Расстояние между кромочными измерительными поверхностями губок для измерений внутренних размеров штангенциркулей серий 601, 601Т, 604, 605 установленных на размер 10 мм, и отклонение их от параллельности_
| Расстояние между кромочными измерительными поверхностями губок, мм | Отклонение от параллельности, мм | ||||||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||
| 0,02 | 0,05; 0,1 | 0,01; 0,02 | 0,01; 0,02 | 0,02 | 0,05; 0,1 | 0,01; 0,02 | 0,01 |
| 10+007 1 -0.02 | 10+°.°7 1 -0.02 | 10+°.°7 1 -0.02 | 10+°.°7 1 -0.02 | 0,01 | 0,02 | 0,01 | 0,01 |
Таблица 5 - Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями штангенциркулей серий 602, 603, 604, 605 и отклонение их от параллельности__
| Отклонение размера, сдвинутых до соприкосновения губок, мм | Отклонение от параллельности, мм | ||||||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||
| 0,02 | 0,05; 0,1 | 0,01; 0,02 | 0,01 | 0,02 | 0,05; 0,1 | 0,01; 0,02 | 0,01 |
| ±0,01 | ±0,02 | ±0,01 | ±0,01 | 0,01 | 0,02 | 0,01 | 0,01 |
| Серия | Модификация | Диапазон измерений, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 601, 601Т | двусторонний с глубиномером | от 0 до 70 | 160 | 80 | 10 | 0,11 |
| от 0 до 100 | 190 | 80 | 10 | 0,14 | ||
| от 0 до 125 | 210 | 80 | 10 | 0,16 | ||
| от 0 до 150 | 240 | 80 | 10 | 0,18 | ||
| от 0 до 200 | 290 | 80 | 10 | 0,20 | ||
| от 0 до 250 | 350 | 90 | 10 | 0,22 | ||
| от 0 до 300 | 400 | 110 | 10 | 0,25 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 602, | двусторонний | от 0 до 160 | 270 | 120 | 15 | 0,29 |
| 602Т | без глубиномера | от 0 до 200 | 310 | 120 | 15 | 0,31 |
| от 0 до 250 | 360 | 120 | 15 | 0,33 | ||
| от 0 до 300 | 410 | 120 | 15 | 0,36 | ||
| от 0 до 320 | 430 | 120 | 15 | 0,37 | ||
| от 0 до 400 | 540 | 180 | 15 | 1,10 | ||
| от 0 до 500 | 640 | 180 | 15 | 1,35 | ||
| от 0 до 600 | 770 | 270 | 20 | 1,60 | ||
| от 0 до 630 | 800 | 270 | 20 | 1,70 | ||
| от 0 до 800 | 1060 | 270 | 20 | 2,10 | ||
| от 0 до 1000 | 1260 | 270 | 20 | 3,20 | ||
| от 0 до 1500 | 1780 | 390 | 20 | 6,60 | ||
| от 0 до 1600 | 1880 | 390 | 20 | 7,00 | ||
| от 0 до 2000 | 2300 | 390 | 20 | 8,90 | ||
| 603, | односторонний | от 0 до 160 | 270 | 70 | 10 | 0,18 |
| 603Т | от 0 до 200 | 310 | 70 | 10 | 0,20 | |
| от 0 до 250 | 360 | 80 | 15 | 0,22 | ||
| от 0 до 300 | 430 | 100 | 15 | 0,25 | ||
| от 0 до 400 | 530 | 140 | 15 | 1,05 | ||
| от 0 до 450 | 580 | 160 | 15 | 1,20 | ||
| от 0 до 500 | 630 | 160 | 15 | 1,35 | ||
| от 0 до 600 | 730 | 200 | 20 | 1,60 | ||
| от 0 до 630 | 800 | 200 | 20 | 1,70 | ||
| от 0 до 750 | 920 | 200 | 20 | 2,00 | ||
| от 0 до 800 | 970 | 200 | 20 | 2,10 | ||
| от 0 до 1000 | 1170 | 200 | 20 | 2,60 | ||
| 603, | односторонний | от 0 до 1500 | 1730 | 250 | 25 | 6,61 |
| 603Т | от 0 до 1600 | 1830 | 250 | 25 | 7,00 | |
| от 0 до 2000 | 2360 | 300 | 25 | 8,90 | ||
| от 1000 до 2000 | 2360 | 300 | 25 | 8,90 | ||
| от 0 до 3000 | 3540 | 350 | 40 | 25,00 | ||
| от 0 до 4000 | 4540 | 350 | 40 | 29,50 | ||
| 604 | двусторонний | от 0 до 100 | 190 | 80 | 20 | 0,20 |
| с глубиномером | от 0 до 150 | 240 | 80 | 20 | 0,30 | |
| от 0 до 200 | 290 | 80 | 20 | 0,40 | ||
| от 0 до 250 | 350 | 90 | 20 | 0,50 | ||
| от 0 до 300 | 400 | 110 | 20 | 0,55 | ||
| 604 | двусторонний | от 0 до 200 | 310 | 120 | 25 | 0,40 |
| без глубиномера | от 0 до 250 | 360 | 120 | 25 | 0,50 | |
| от 0 до 300 | 410 | 120 | 25 | 0,55 | ||
| 604 | односторонний | от 0 до 500 | 630 | 160 | 25 | 1,4 |
| 605 | двусторонний | от 0 до 100 | 190 | 80 | 25 | 0,16 |
| с глубиномером | от 0 до 125 | 210 | 80 | 25 | 0,18 | |
| от 0 до 150 | 240 | 80 | 25 | 0,20 | ||
| от 0 до 200 | 290 | 80 | 25 | 0,23 | ||
| от 0 до 250 | 350 | 90 | 25 | 0,26 | ||
| от 0 до 300 | 400 | 110 | 25 | 0,30 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 605 | двусторонний без | от 0 до 200 | 310 | 120 | 25 | 0,22 |
| глубиномера | от 0 до 250 | 360 | 120 | 25 | 0,30 | |
| от 0 до 300 | 410 | 120 | 25 | 0,40 | ||
| от 0 до 400 | 540 | 180 | 25 | 1,10 | ||
| от 0 до 500 | 640 | 180 | 30 | 1,35 | ||
| от 0 до 600 | 770 | 270 | 30 | 1,60 | ||
| от 0 до 630 | 800 | 270 | 30 | 1,70 | ||
| от 0 до 800 | 1060 | 270 | 30 | 2,10 | ||
| от 0 до 1000 | 1260 | 270 | 30 | 3,20 | ||
| от 0 до 1600 | 1880 | 390 | 30 | 7,00 | ||
| от 0 до 2000 | 2300 | 390 | 30 | 8,90 | ||
| от 0 до 2500 | 2800 | 390 | 30 | 18,00 | ||
| 605 | односторонний | от 0 до 400 | 530 | 140 | 25 | 1,10 |
| от 0 до 500 | 630 | 160 | 30 | 1,40 | ||
| от 0 до 600 | 730 | 200 | 30 | 1,65 | ||
| от 0 до 630 | 800 | 200 | 30 | 1,75 | ||
| от 0 до 800 | 970 | 200 | 30 | 2,15 | ||
| от 0 до 1000 | 1170 | 200 | 30 | 2,65 | ||
| от 0 до 1600 | 1830 | 250 | 30 | 7,10 | ||
| от 0 до 2000 | 2360 | 300 | 30 | 9,00 | ||
| от 0 до 2500 | 2900 | 300 | 30 | 18,00 | ||
| от 0 до 3000 | 3540 | 350 | 40 | 25,10 |
Таблица 7 - Основные метрологические и технические характеристики
| Наименование параметра | Значение |
| Отклонение от плоскостности и прямолинейности измерительных поверхностей губок для штангенциркулей, мм, не более: - с длиной большей стороны измерительной поверхности менее 40 мм - с длиной большей стороны измерительной поверхности не более 70 мм - с длиной большей стороны измерительной поверхности на 100 мм | 0,004 0,007 0,010 |
| Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров на 100 мм длины губок, мм, не более | 0,02 |
| Параметр шероховатости Ra плоских и цилиндрических измерительных поверхностей по ГОСТ 2789-73, мкм, не более | 0,32 |
| Параметр шероховатости Ra измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей по ГОСТ 2789-73, мкм, не более | 0,63 |
| Диапазон рабочих температур, °С | От +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
| Средний срок службы, лет | 5 |
наносят на титульный лист паспорта типографским способом.
Таблица 8 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Штангенциркуль | - | 1 шт. |
| Элемент питания (для штангенциркулей серии 605) | - | 1 шт. |
| Футляр (чехол) | - | 1 шт. |
| Паспорт для штангенциркулей серии: 601 601Т 602 602Т 603 603Т 604 605 | ШЦ01.601 ПС ТТТЦ01.601Т ПС ШЦ01.602 ПС ТТЩ01.602Т ПС ШЦ01.603 ПС ТТЩ01.603Т ПС ШЦ01.604 ПС ШЦ01.605 ПС | 1 экз. |
| Методика поверки | МП 203-73-2017 | 1 экз. |
осуществляется по документу МП 203-73-2017 «Штангенциркули торговой марки «Линкс-Раша». Методика поверки», утвержденному ФГУП «ВНИИМС» 20 октября 2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- микрометры серии 727 исполнение II с диапазонами измерений от 0 до 25 мм и от 25 до 50 мм (рег. № 52482-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 31321 |
| Поверителей | 212 |
| Актуальность данных | 19.11.2024 |
