Счетчики универсальные крыльчатые OPTIMA, 71061-18

Назначение

Счетчики универсальные крыльчатые OPTIMA (далее счетчики) предназначены для измерений объёма холодной питьевой по СанПиН 2.1.4.1074-01 и сетевой воды по СНиП 41-02-2003, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.

Описание

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Скорость вращения крыльчатого преобразователя пропорциональна расходу воды. Вращение оси крыльчатки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.

Счетчики состоят из крыльчатого преобразователя расхода и счетного механизма. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в м3.

Счетчики OPTIMA R и OPTIMA XR имеют исполнение счетного механизма подготовленное под установку магнитоуправляемого контакта (герконом). Установленные на эти приборы магнитоуправляемые контакты формируют выходные импульсные сигналы, пропорциональные объемы воды, проходящей через счетчик. Счетчики могут устанавливаться в горизонтальных или в вертикальных трубопроводах.

Защита от несанкционированного доступа к регулирующему устройству и конструкции счетчика обеспечивается посредством неразъемного соединения счетного механизма с корпусом крыльчатого преобразователя расхода, без необходимости пломбирования. Счетный механизм может поворачиваться на 360° для выбора удобного угла считывания показаний.

Счетчики имеют встроенный во входной патрубок сетчатый фильтр для защиты от попадания в камеру крупных механических частиц. Магнитная муфта защищена от воздействия внешнего магнитного поля анодированным стальным экраном.

Счетчики выпускаются в следующих модификациях: OPTIMA, OPTIMA X, OPTIMA R, OPTIMA XR, которые отличаются внешним видом и логотипом изготовителя. В модификациях OPTIMA R, OPTIMA XR предусмотрена возможность установки на счетный механизм магнитоуправляемого контакта.

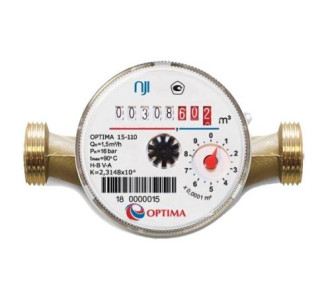

Общий вид счетчиков представлен на рисунках 1, 2, 3, 4.

-s«>

*ягш

00DD0.13.Zn,

О О 0 0 0 т 3 7„,

OPTIMA Xft 15-SO ЫРС G.=1.5inVh    L    •

p.‘ieui k.#c h-cv-a

ОРПМАХВ1&-аО П||

0"*1,5шЧ1    J

Р.Н6Ь«Г

Ыш-вО-'С

H-CV-A

SOPTtMA

/'

Программное обеспечение

lllillllll

ia ooocoBS

Рисунок 4 - Счетчики OPTIMA XR

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики счетчиков универсальных крыльчатых OPTIMA

Таблица 2 - Основные технические характеристики счетчиков универсальных крыльчатых

OPTIMA

Знак утверждения типа

наносится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 208-005-2018 «ГСИ. Счетчики универсальные крыльчатые OPTIMA. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.02.2018 г.

Основное средство поверки:

установка поверочная 3 разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,01 до 5,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точности.

Знак поверки наносится в паспорт или свидетельство о поверке средства измерений.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ТУ 26.51.63-005-20041946-2017 Cчетчики универсальные крыльчатые OPTIMA. Технические условия
