| Номер в госреестре | 71062-18 |
| Наименование СИ | Измерители крутящего момента силы под товарным знаком "Desoutter" |
| Обозначение типа СИ | серий DRT4 |
| Изготовитель | "Atlas Copco BLM s.r.l.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы под товарным знаком Desoutter, серий DRT4, DRT5 (далее - измерители) предназначены для измерений крутящего момента силы.
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика крутящего момента силы (далее - датчик), с наклеенными на нём тензорезисторами, в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста, с последующим его преобразованием в цифровой сигнал и отображением результатов измерений на цифровом дисплее.
Упругое тело датчика установлено в корпусе на подшипниках. Принцип работы вращающегося датчика заключается в следующем: корпус датчика при измерениях неподвижен, а упругое тело может проворачиваться, подавая сигнал, соответствующий прикладываемому крутящему моменту силы. Вращение упругого тела датчика может быть замедлено вплоть до полной остановки, тем самым имитируется различная жесткость резьбового соединения, в зависимости от потребностей оператора.
Измерители включают в себя датчик крутящего момента силы, совмещённый с преобразователем выходного сигнала, который преобразовывает аналоговый сигнал с датчика в цифровой и показывающее устройство серии DELTA, мод. DELTA 1D, DELTA 6D или DELTA 7D. Датчик крутящего момента силы и показывающее устройство соединяются с помощью кабеля.
Цифровой индекс в конце наименований модификаций означает наибольший предел измерений. Индекс «H» или «Sq» в наименований модификаций означает, что присоединительное гнездо датчика выполнено в виде шестигранника или квадрата соответственно.
Выпускаемые модификации измерителей различаются между собой диапазонами измерений крутящего момента силы, внешним видом, а также некоторыми техническими характеристиками.
Общий вида датчиков приведён на рисунке 1. Общий вид показывающего устройства приведён на рисунке 2.

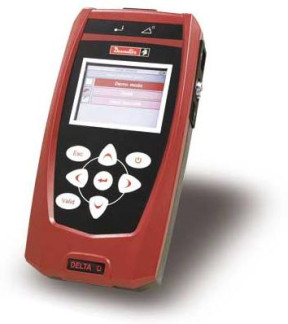

Рисунок 2 - Общий вид показывающего устройства серии DELTA
Опломбирование измерителей крутящего момента силы серий DRT4, DRT5 производится посредством нанесения защитной наклейки на крепёжный винт(-ы) датчика крутящего момента силы и стык корпусных деталей показывающего устройства.
Измерители имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память датчиков крутящего момента силы при их производстве. Изменение ВПО в процессе эксплуатации не предусмотрено.
Уровень защиты ВПО «Высокий» в соответствии с Р 50.2.077-2014. Конструкция измерителей исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | - |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Диапазон измерений | Пределы допускаемой |
| крутящего момента силы, | относительной погрешности | |
| Нм | измерений статического крутящего момента силы, % | |
| DRT 4 H 2 | от 0,15 до 2,00 | |
| DRT 4 H 5 | от 0,3 до 5,0 | |
| DRT 4 H 20 | от 1,5 до 20,0 | |
| DRT 4 Sq 20 | от 1,5 до 20,0 | |
| DRT 4 Sq 25 | от 1,8 до 25,0 | |
| DRT 4 Sq 75 | от 5 до 75 | |
| DRT 4 Sq 180 | от 12 до 180 | |
| DRT 4 Sq 500 | от 35 до 500 | |
| DRT 4 Sq 1400 | от 100 до 1400 | |
| DRT 4 Sq 3000 | от 260 до 3000 | |
| DRT 4 Sq 5000 | от 450 до 5000 | ±1 |
| DRT 4 Sq 10000 | от 900 до 10000 | |
| DRT 5 H 2 | от 0,15 до 2,00 | |
| DRT 5 H 5 | от 0,3 до 5,0 | |
| DRT 5 H 20 | от 1,5 до 20,0 | |
| DRT 5 Sq 20 | от 1,5 до 20,0 | |
| DRT 5 Sq 25 | от 1,8 до 25,0 | |
| DRT 5 Sq 75 | от 5 до 75 | |
| DRT 5 Sq 180 | от 12 до 180 | |
| DRT 5 Sq 500 | от 35 до 500 | |
| DRT 5 Sq 1400 | от 100 до 1400 | |
| DRT 5 Sq 5000 | от 450 до 5000 |
Таблица 3 - Основные технические характеристики датчиков
| Модификация | Размер присоединительного | Г абаритные размеры, (ДхШхВ), мм, не более | Масса, г, не более | |
| шестигранника, мм | квадрата, мм | |||
| DRT 4 H 2 | 6,35 | - | 116x30x68 | 207 |
| DRT 4 H 5 | ||||
| DRT 4 H 20 | ||||
| Модификация | Размер присоединительного | Г абаритные размеры (ДхШхВ), мм, не более | Масса, г, не более | |
| шестигранника, мм | квадрата, мм | |||
| DRT 4 Sq 20 | - | 6,35 | 71,5x30,0x71,5 | 196 |
| DRT 4 Sq 25 | 9,53 | 77x30x74 | 235 | |
| DRT 4 Sq 75 | ||||
| DRT 4 Sq 180 | 12,7 | 87,0x42,0x82,5 | 425 | |
| DRT 4 Sq 500 | 19,05 | 106,0x52,0x93,5 | 755 | |
| DRT 4 Sq 1400 | 25,4 | 125x65x104,9 | 1500 | |
| DRT 4 Sq 3000 | 38,1 | 165,0x106,0x148,5 | 5100 | |
| DRT 4 Sq 5000 | ||||
| DRT 4 Sq 10000 | ||||
| DRT 5 H 2 | 6,35 | - | 116x30x68 | 207 |
| DRT 5 H 5 | ||||
| DRT 5 H 20 | ||||
| DRT 5 Sq 20 | - | 6,35 | 71,5x30,0x71,5 | 196 |
| DRT 5 Sq 25 | 9,53 | 77x30x74 | 235 | |
| DRT 5 Sq 75 | ||||
| DRT 5 Sq 180 | 12,7 | 87,0x42,0x82,5 | 425 | |
| DRT 5 Sq 500 | 19,05 | 406,0x52,0x93,5 | 755 | |
| DRT 5 Sq 1400 | 25,4 | 125x63x104 | 1500 | |
| DRT 5 Sq 5000 | 38,1 | 165,0x106,0x148,5 | 5100 | |
Таблица 4 - Основные технические характеристики показывающих устройств
| Наименование характеристики | Значение |
| Г абаритные размеры (ДxШxВ), мм, не более | 192x50x100 |
| Масса, кг, не более | 1 |
Таблица 5 - Параметры электрического питания и условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 от 10 до 75 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | /-)^sr\ + 10 % 220 -15 % 50±1 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик крутящего момента силы серии DRT 4 или DRT 5 | - | 1 шт. |
| Показывающее устройство серии DELTA | - | 1 шт. |
| Соединительный кабель | 1 шт. | |
| Кабель сетевого питания | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
осуществляется по документу ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки Техническая документация «Atlas Copco BLM S.r.l.», Италия
