Преобразователи термоэлектрические одноразового применения ЭКСПРЕСС-Т серий ЗК, ПТП, 71063-18

71063-18
Преобразователи термоэлектрические одноразового применения ЭКСПРЕСС-Т серий ЗК, ПТП (далее - преобразователи серии ЗК (ПТП)) предназначены для измерений температуры жидких металлов путем кратковременного погружения термопарных вставок.
Карточка СИ
Номер в госреестре 71063-18
Наименование СИ Преобразователи термоэлектрические одноразового применения
Обозначение типа СИ ЭКСПРЕСС-Т серий ЗК, ПТП
Изготовитель ООО "Теплоприбор Экспресс-Анализ", г.Магнитогорск
Год регистрации 2018
Срок свидетельства 11.05.2024
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические одноразового применения ЭКСПРЕСС-Т серий ЗК, ПТП (далее - преобразователи серии ЗК (ПТП)) предназначены для измерений температуры жидких металлов путем кратковременного погружения термопарных вставок.

Описание

Принцип действия преобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Преобразователи серий ЗК и ПТП состоят из термопарных вставок с номинальными статическими характеристиками преобразования (НСХ) типов S или B (по ГОСТ Р 8.585-2001), закрепленных в многослойных картонных трубках.

Преобразователи серии ПТП могут быть снабжены шлакозащитными колпаками из стали (для измерения температуры в стали и чугуне), алюминия (для измерения температуры в цветных металлах и сплавах, а также стали и чугуна при небольших перегревах) и меди (для измерений в меди и сплавах на ее основе). Для обеспечения безопасности измерений температуры жидких металлов в небольших агрегатах и печах в условиях, когда персонал находится вблизи агрегата, картонные гильзы преобразователей серии ТПТ снабжены специальным безбрызговым чехлом.

В составе преобразователей серии ЗК для анализа определения содержания кислорода при помощи вторичных измерительных приборов утвержденных типов имеется датчик активности кислорода и защитный колпачок.

Преобразователи серий ЗК и ПТП изготавливаются в различных исполнениях, которые различаются по наличию и материалу защитного колпачка, по типу НСХ термопары, по наличию, длине и диаметрам картонной гильзы, а также по массе.

Код заказа преобразователей серии ПТП в зависимости от исполнения приведен на схеме

ниже:

Исполнение преобразователя П

Преобразователь термоэлектрический Тип НСХ

У словная длина картонной гильзы, мм

Шлакозащитный колпачок

90

150

300

Длина безбрызгового чехла, мм

П - Х - ХХХХ - Х - ХХХ

S

B

80

150

300

450

900

С

1200

А

М

Б

Материал шлакозащитного колпачка преобразователя серии ПТП, приведенный в коде заказа, соответствует: С - стальной, А - алюминиевый, М - медный, Б - без шлакозащитного колпачка.

Код заказа преобразователей серии ЗК в зависимости от исполнения приведен на схеме

ниже:

Исполнение преобразователей ЗК - ХХ - ХХХХ - Х Зонд кислорода

S

B

Тип НСХ

900

1200

Условная длина картонной гильзы, мм

В

Н

У

Диапазон активного кислорода, ppm

Обозначения диапазона активного кислорода преобразователей серии ЗК, приведенного в коде заказа, соответствуют: В - высокий, Н - низкий, У - ультранизкий.

Преобразователи сери ЗК и ПТП могут применяться в составе погружных ручных жезлов (далее - РЖ и РЖК) и в системах автоматического погружения для одноразового кратковременного погружения в жидкий металл.

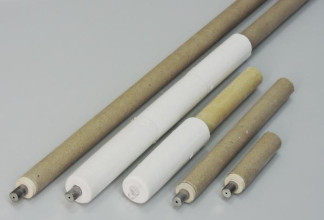

Фотографии общего вида преобразователей серий ПТП и ЗК представлены на рисунках 1, 2.

Рисунок 1 - Общий вид преобразователей Рисунок 2 - Общий вид преобразователей серии ПТП    серии ЗК

Пломбирование преобразователей серий ЗК и ПТП не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

характеристики

Типы номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001/МЭК 60584-1:2013

B, S

Максимальная рабочая температура, °С (в зависимости от НСХ)

1767(S) 1820 (B)

Пределы допускаемых отклонений ТП от НСХ, °С (при температуре +1554 °С)

от 0 до +3

Наименование характеристики

Значение

характеристики

Максимальное время нахождения в расплаве, с: ПТП

7

ЗК

10

Общая длина преобразователей серии ЗК (ПТП), мм: ПТП

от 105 до 1200(*)

ЗК

980; 1280(**)

Диаметр защитной картонной гильзы ПТП (ЗК), мм внутренний внешний

17,8 (17,5) 30 (39)

Диапазон датчика активности кислорода ЗК, э.д.с, мВ

-300 до +300

Масса, кг:

от 0,15 до 0,65(*)

ПТП

ЗК

0,765; 0,95( )

Примечания:

(*) - в зависимости от исполнения преобразователя серии ПТП (**) - в зависимости от исполнения преобразователя серии ЗК

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность преобразователей серии ПТП

Наименование

Обозначение

Количество

Преобразователи термоэлектрические одноразового применения ЭКСПРЕСС-Т в серии ПТП (исполнение в соответствии с заказом)

ПТП-S,

ПТП-B

В соответствии с заказом

Паспорт

2.821.159 ПС

1 экз. на партию при поставке в один адрес

Преобразователи термоэлектрические одноразового применения ЭКСПРЕСС-Т серий ЗК, ПТП

2.821.159 РЭ

1 экз. на партию при поставке в один адрес

Методика поверки

МП 207.1-077-2017

1 экз. (на партию при поставке в один адрес)

Ручной жезл для измерения температуры серии РЖ

РЖ-S,

РЖ-B

По дополнительному заказу

Руководство по эксплуатации ручного жезла

50005.182.185 РЭ

1 экз.

(по дополнительному заказу)

Таблица 4 - Комплектность преобразователей серии ЗК

Наименование

Обозначение

Количество

Преобразователи термоэлектрические одноразового применения ЭКСПРЕСС-Т в серии ЗК (исполнение в соответствии с заказом)

ЗК-S,

ЗК-B

В соответствии с заказом

Паспорт

2.821.161 ПС

1 экз. на партию при поставке в один адрес

Преобразователи термоэлектрические одноразового применения ЭКСПРЕСС-Т серий ЗК, ПТП

2.821.159 РЭ

1 экз. на партию при поставке в один адрес

Наименование

Обозначение

Количество

Методика поверки

МП 207.1-077-2017

1 экз. (на партию при поставке в один адрес)

Ручной жезл для измерений температуры серии РЖК

РЖК-S,

РЖК-B

По дополнительному заказу

Руководство по эксплуатации ручного жезла

50005.182.185 РЭ

1 экз.

(по дополнительному заказу)

Поверка

осуществляется по документу МП 207.1-077-2017 «Преобразователи термоэлектрические одноразового применения ЭКСПРЕСС-Т серий ЗК, ПТП. Методика первичной поверки», утвержденному ФГУП «ВНИИМС» 23.11.2017 г.

Основные средства поверки:

Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - преобразователь термоэлектрический эталонный ТППО (Регистрационный № 19254-10);

Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО (Регистрационный № 41201-09);

Милливольтметр В2-99 (Регистрационный № 22532-02);

Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 4211-103-00226253-2017 «Преобразователи термоэлектрические одноразового применения ЭКСПРЕСС-Т серий ЗК, ПТП. Технические условия».
