| Номер в госреестре | 71068-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-100, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 100 м3, 400 м3, 700 м3, 1000 м3, 2000 м3, 3000 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-100 (№№ 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14), РВС-400 (№№ 30, 31, 32, 33), РВС-700 (№№ 15, 16, 17, 18, 34, 35, 36, 38, 40, 42, 43, 44, 45), РВС-1000 (№№ 46, 48, 49, 50, 52), РВС-2000 (№2 47), РВС-3000 (№2 51) расположены в парке «Сунтарская нефтебаза» АО «Саханефтегазсбыт», Республика Саха (Якутия), Сунтарский район, с. Сунтар, ул. Вилюйская, 2.

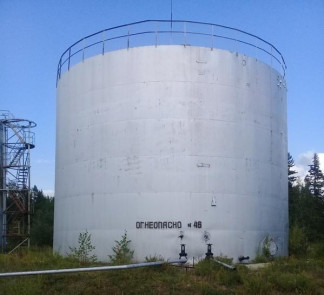

Общий вид резервуаров стальных вертикальных цилиндрических РВС-100, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4, 5, 6.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-100, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| РВС-100 | РВС-400 | РВС-700 | РВС-1000 | РВС-2000 | РВС-3000 | |
| Номинальная вместимость, м3 | 100 | 400 | 700 | 1000 | 2000 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | |||||
| Наименование характеристики | Значение |
| РВС-100 РВС-400 РВС-700 РВС-1000 РВС-2000 РВС-3000 | |
| Условия эксплуатации: | |
| Температура окружающего о/~' воздуха, С | -40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-100 | 14 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-100 | 14 экз. |
| Г радуировочная таблица | 14 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-400 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-400 | 4 экз. |
| Г радуировочная таблица | 4 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-700 | 13 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-700 | 13 экз. |
| Г радуировочная таблица | 13 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 5 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-1000 | 5 экз. |
| Г радуировочная таблица | 5 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-2000 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-3000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-3000 | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-100, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
| Зарегистрировано поверок | 29 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
