| Номер в госреестре | 71069-18 |
| Наименование СИ | Счетчики статические электрической энергии постоянного и переменного тока |
| Обозначение типа СИ | СЭППТ |
| Изготовитель | Обществос ограниченной ответственностью "Л Кард" (ООО "Л Кард"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ (далее - СЭППТ) предназначены для измерений электрической энергии прямого и обратного направлений в однофазных двухпроводных сетях постоянного тока и переменного тока частотой 50 Гц.
Принцип действия счётчиков статических электрической энергии постоянного и переменного тока СЭППТ основан на аналого-цифровом преобразовании входных сигналов тока и напряжения двухканальным аналого-цифровым преобразователем (АЦП), обработке и передаче данных через интерфейсы под управлением встроенного центрального микроконтроллера.
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ предназначены для работы с внешними измерительными устройствами - трансформатором тока, шунтом, делителем напряжения ДНЕ-25 - с заранее заданными коэффициентами преобразования. Включение в сеть по цепи тока и по цепи напряжения определяется модификацией счётчиков статических электрической энергии постоянного и переменного тока СЭППТ.
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ являются шунтовыми счётчиками - цепь тока содержит измерительный шунт (внешний или внутренний) и имеет общий контакт с цепью напряжения.
Обработка и передача данных осуществляется по одному из двух интерфейсов - CAN (протокол CAN-open) или RS-485 (протокол Modbus).
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ выполнены в изолированном корпусе из поликарбоната. Корпус состоит из основания и крышки, которая крепится к основанию четырьмя винтами. Правый нижний винт опломбирован. В основании корпуса размещен измерительный модуль, залитый компаундом «виксинт», в крышке - модуль центрального микроконтроллера. Связь между модулями осуществляется через трансформаторы с высоковольтной изоляцией.
На передней панели расположены три светодиодных индикатора, отображающих состояние питания, работу центрального микропроцессора и измерительного модуля, передачу данных по интерфейсу. На одной из боковых поверхностей корпуса смонтированы универсальный разъём «X1», в котором имеются контакты для связи по интерфейсу и импульсные выходы для выдачи импульсов при измерении энергии, используемые при поверке счётчиков статических электрической энергии постоянного и переменного тока СЭППТ, и разъём «X2» для подключения напряжения питания. На боковой поверхности корпуса, противоположной той, на которой смонтированы разъёмы «X1» и «X2», располагаются коммутационные элементы для подключения измерительных входов счётчиков статических электрической энергии постоянного и переменного тока СЭППТ по цепи тока и по цепи напряжения.
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ выпускаются в модификациях, отличающихся по функциональному назначению и по классу точности.
Структура условного обозначения счётчиков статических электрической энергии постоянного и переменного тока СЭППТ:
СЭППТ- 0х / sss 1 2
1 - обозначение модификации по функциональному назначению, возможные значения -01, 02, 03, 04 в соответствии с таблицей 1;
2 - обозначение модификации по классу точности, возможные значения - 02S, 05S в соответствии с таблицей 2.
Таблица 1 - Характеристики модификаций счётчиков статических электрической энергии постоянного и переменного тока СЭ1ШТ по функциональному назначению_
| Характеристика | Модификация | |||
| 01 | 02 | 03 | 04 | |
| Измерение электрической энергии в сети - постоянного тока - переменного тока | да да | да да | нет да | нет да |
| Характеристики канала тока: включение в сеть | через внешнее устройство -измерительный шунт | через внешнее устройство - трансформатор тока | ||
| номинальное значение силы тока - в сети | определяется сопротивлением подключённого измерительного шунта | определяе трансформа трансс | ся коэффициентом щии подключённого юрматора тока | |
| - на входе СЭППТ | номинальное значение напряжения 75 мВ | номинальное значение напряжения 150 мВ | 5 А | 5 А |
| Характеристики канала напряжения: включение в сеть | непосред ственное | непосред ственное | непосред ственное | через внешнее устройство - делитель напряжения ДНЕ-25 |
| номинальное значение напряжения, В - в сети | 3000 | 3000 | 3000 | 25000 |
| - на входе СЭППТ | 3000 | 3000 | 3000 | 6,25 |
Таблица 2 - Характеристики модификаций счётчиков статических электрической энергии
| постоянного и переменного тока СЭП | ПТ по классу точности | |
| Характеристика | Модификация | |
| 02S | 05S | |
| Измерение энергии в сети постоянного тока | соответствует классу 0,2 по ГОСТ 8.401-80 | соответствует классу 0,5 по ГОСТ 8.401-80 |
| Измерение активной энергии в сети переменного тока | соответствует классу 0,2S по ГОСТ 31819.22-2012 | соответствует классу 0,5 S по ГОСТ 31819.22-2012 |
| Измерение реактивной энергии в сети переменного тока | соответствует классу 1 по ГОСТ 31819.23-2012 | |

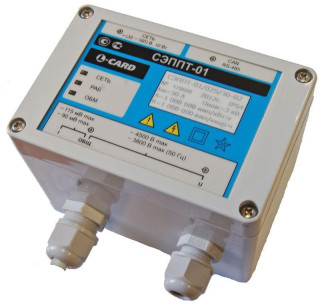

Общий вид счётчиков статических электрической энергии постоянного и переменного тока СЭППТ с указанием места пломбировки приведён на рисунке 1.
Ф
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик СЭППТ.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 3.
| Таблица 3 - Идентификационные данные встроенного | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | микропрограмма |
| Номер версии (идентификационный номер ПО) | не ниже 2.1.94 |
| Цифровой идентификатор ПО | - |
Технические характеристикиОсновные метрологические и технические | характеристики счётчиков статических |
электрической энергии постоянного и переменного тока СЭППТ приведены в таблицах 4-18.
Таблица 4 - Характеристики счётчиков статических электрической энергии постоянного и переменного тока СЭППТ по цепи напряжения и по цепи тока
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное значение напряжения на входе СЭППТ по цепи напряжения (среднеквадратическое значение для сети переменного тока) Uном, В- для модификаций СЭППТ-01, СЭППТ-02, СЭППТ-03 | 3000 |
| - для модификации СЭППТ-04 | 6,25 |
| Номинальное значение напряжения на входе СЭППТ по цепи тока (среднеквадратическое значение для сети переменного тока) UiHOM, мВ: - для модификаций СЭППТ-01 | 75 |
| - для модификации СЭППТ-02 | 150 |
| 1 | 2 |
| Номинальное значение силы тока на входе СЭППТ модификаций СЭППТ-03, СЭППТ-04 по цепи тока (среднеквадратическое значение для сети переменного тока) 1ном, А | 5 |
| Номинальная частота сети переменного тока, Гц | 50 |
| Диапазон значений напряжения на входе СЭППТ модификаций СЭППТ-01, СЭППТ-02 по цепи напряжения, в котором обеспечивается измерение электрической энергии в сети постоянного тока, В | от 300 до 4500 |
| Диапазон значений напряжения (среднеквадратическое значение) на входе СЭППТ по цепи напряжения, в котором обеспечивается измерение электрической энергии в сети переменного тока, В: - для модификаций СЭППТ-01, СЭППТ-02, СЭППТ-03 - для модификации СЭППТ-04 | от 300 до 3810 от 3,75 до 7,50 |
| Диапазон значений напряжения на входе СЭППТ модификации СЭППТ-01 по цепи тока, в котором обеспечивается измерение электрической энергии, мВ - в сети постоянного тока - в сети переменного тока (среднеквадратическое значение) | от 0,75 до 112,5 от 0,75 до 90 |
| Диапазон значений напряжения на входе СЭППТ модификации СЭППТ-02 по цепи тока, в котором обеспечивается измерение электрической энергии, мВ - в сети постоянного тока - в сети переменного тока (среднеквадратическое значение) | от 1,5 до 300 от 1,5 до 225 |
| Диапазон значений силы тока (среднеквадратическое значение) на входе СЭППТ для модификаций СЭППТ-03, СЭППТ-04 по цепи тока, в котором обеспечивается измерение электрической энергии, А | от 0,05 до 6 |
| Максимальное значение напряжения на входе СЭППТ по цепи тока для модификации СЭППТ-01 UiMatcc, мВ - в сети постоянного тока - в сети переменного тока (среднеквадратическое значение) | 112,5 90 |
| Максимальное значение напряжения на входе СЭППТ по цепи тока для модификации СЭППТ-02 UiMaKC, мВ - в сети постоянного тока - в сети переменного тока (среднеквадратическое значение) | 300 225 |
| Максимальное значение силы тока (среднеквадратическое значение) на входе СЭППТ по цепи тока для модификаций СЭППТ-03, СЭППТ-04 Iмaкс, А | 6 |
| Время установления рабочего режима, мин | 10 |
Таблица 5 - Пределы допускаемой основной относительной погрешности измерений электрической энергии в сети постоянного тока для модификаций СЭППТ-01, СЭППТ-02_
| Значение напряжения U на входе СЭППТ по цепи тока | Пределы допускаемой основной относительной погрешности измерений электрической энергии в сети постоянного тока, % | |
| для исполнения 02 S | для исполнения 05 S | |
| 0,01 Uihom1 £ U < 0,05 Uiном | ±0,4 | ±1,0 |
| 0,05 Uihom £ U £ UiMaKC2 | ±0,2 | ±0,5 |
| 1) UIhom = 75 мВ для модификации СЭППТ-01, UIhom = 150 мВ для модификации СЭППТ-02. 2) UlMaKC = 112,5 мВ для модификации СЭППТ-01, UlMaKC = 300 мВ для модификации СЭППТ-02. | ||
Таблица 6 - Пределы допускаемой основной относительной погрешности измерений активной энергии для модификации СЭ1ШТ-01, СЭ1ШТ-02_
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент мощности | Пределы допускаемой основной относительной погрешности измерений активной энергии, % | |
| для исполнения 02S | для исполнения 05S | ||
| 0,01 UiHom1) £ и < 0,05 Uiном | 1,00 | ±0,4 | ±1,0 |
| 0,05 Uihom £ U £ имакс2) | ±0,2 | ±0,5 | |
| 0,02 Uihom £ U < 0,1 Uihom | 0,50 (индуктивная нагрузка); 0,80 (ёмкостная нагрузка) | ±0,5 | ±1,0 |
| 0,1 UIhom £ U £ и1макс | ±0,3 | ±0,6 | |
| 1) UIhom = 75 мВ для модификации СЭППТ-01, UIhom = 150 мВ для модификации СЭППТ-02. 2) UlMaKC = 90 мВ для модификации СЭППТ-01, UlMaKC = 225 мВ для модификации СЭППТ-02. | |||
Таблица 7 - Пределы допускаемой основной относительной погрешности измерений активной энергии для модификаций СЭППТ-03, СЭППТ-04_
| Значение силы тока i на входе СЭППТ по цепи тока | Коэффициент мощности | Пределы допускаемой основной относительной погрешности измерений активной энергии, % | |
| для исполнения 02S | для исполнения 05S | ||
| 0,011 ном1 £ I < 0,051ном | 1,00 | ±0,4 | ±1,0 |
| 0,05Ihom £ I £ 1макс2) | ±0,2 | ±0,5 | |
| 0,021ном £ I < 0,11ном | 0,50 (индуктивная нагрузка); | ±0,5 | ±1,0 |
| 0,1Ihom £ 1 £ 1макс | 0,80 (ёмкостная нагрузка) | ±0,3 | ±0,6 |
| ) Ihom = 5 А. 2) I = 6 А 1макс и ■ri- | |||
Таблица 8 - Пределы допускаемой основной относительной погрешности измерений реактивной
| энергии для модификации СЭ | 2 0 - Т ЭП ,С 01 - Т | |
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой основной относительной погрешности измерений реактивной энергии, % |
| 0,02 Uihom 1 £ U < 0,05 Uihom | 1,00 | ±1,5 |
| 0,05 Uihom £ U £ UlMaKC2 | ±1,0 | |
| 0,05 Uihom £ U < 0,1 Uihom | 0,50 | ±1,5 |
| 0,1 UIhom £ U £ UlMaкс | ±1,0 | |
| 0,1 UIhom £ U £ UlMaкс | 0,25 | ±1,5 |
| 1) UIhom = 75 мВ для модификации СЭППТ-01, UIhom = 150 мВ для модификации СЭППТ-02. 2) UlMaK€ = 90 мВ для модификации СЭППТ-01, UlMaKr = 225 мВ для модификации СЭППТ-02. | ||
Таблица 9 - Пределы допускаемой основной относительной погрешности измерений реактивной
| энергии для модификаций СЭ | ППТ-03, СЭППТ-04 | |
| Значение силы тока I в цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой основной относительной погрешности измерений реактивной энергии, % |
| 0,0HtuJ) < I < 0,051ном | 1,00 | ±1,5 |
| 0,051ном < I < 1макс2) | ±1,0 | |
| 0,051ном < I < 0,11ном | 0,50 | ±1,5 |
| 0,11ном < I < 1макс | ±1,0 | |
| 0,1Ihom < 1 < 1макс | 0,25 | ±1,5 |
| 1) т = 5 а Аном ^ г 2) т = 6 А 1макс и |
Таблица 10 - Пределы допускаемой относительной погрешности измерений электрической энергии в сети постоянного тока для модификаций СЭППТ-01, СЭППТ-02 в диапазоне каждой из влияющих величин - в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне значений напряжения на входе СЭ1ШТ по цепи напряжения от 300 до 4500 В
| Значение напряжения U на входе СЭППТ по цепи тока | Пределы допускаемой относительной погрешности измерений электрической энергии в сети постоянного тока, % | |
| для исполнения 02 S | для исполнения 05 S | |
| 0,01 Uihom1 < U < 0,05 Uiном | ±0,4 | ±1,0 |
| 0,05 Uihom < U < итмакс2 | ±0,2 | ±0,5 |
| 1) UIhom = 75 мВ для модификации СЭППТ-01, UIhom = 150 мВ для модификации СЭППТ-02. 2) U^ov = 112,5 мВ для модификации СЭППТ-01, Um^ = 300 мВ для модификации СЭППТ-02. | ||
Таблица 11 - Пределы допускаемой относительной погрешности измерений активной энергии для модификаций СЭППТ-01, СЭППТ-02 в диапазоне каждой из влияющих величин -в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне значений напряжения
| на входе СЭППТ по цепи нап | ряжения от 300 до 3810 В, в диапазоне рабочих частот от 49 до 51 Гц | ||
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент мощности | Пределы допускаемой относительной погрешности измерений активной энергии, % | |
| для исполнения 02S | для исполнения 05S | ||
| 0,01 Uihom 1 < U < 0,05 Uihom | 1,00 | ±0,4 | ±1,0 |
| 0,05 Uihom < U < ULмакс2 | ±0,2 | ±0,5 | |
| 0,02 Uihom < U < 0,1 Uihom | 0,50 (индуктивная нагрузка); 0,80 (ёмкостная нагрузка) | ±0,5 | ±1,0 |
| 0,1 UIhom < U < Ц'тмакс | ±0,3 | ±0,6 | |
| 1) UIhom = 75 мВ для модификации СЭППТ-01, UIhom = 150 мВ для модификации СЭППТ-02. 2) UlMaKr = 90 мВ для модификации СЭППТ-01, UImoKc = 225 мВ для модификации СЭ1ШТ-02. | |||
Таблица 12 - Пределы допускаемой относительной погрешности измерений активной энергии для модификаций СЭППТ-03, СЭППТ-04 в диапазоне каждой из влияющих величин -в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне рабочих частот от 49 до 51 Гц, в диапазоне значений напряжения на входе СЭППТ по цепи напряжения от 300 до 3810 В для модификации СЭППТ-03, в диапазоне значений напряжения на входе СЭППТ по цепи напряжения от 3,75 до 7,50 В для модификации СЭ1ШТ-04_
| Значение силы тока i на входе СЭППТ по цепи тока | Коэффициент мощности | Пределы допускаемой относительной погрешности измерений активной энергии, % | |
| для исполнения 02S | для исполнения 05S | ||
| 0,011 ном1 £ I < 0,051ном | 1,00 | ±0,4 | ±1,0 |
| 0,051ном £ I £ 1макс2) | ±0,2 | ±0,5 | |
| 0,021ном £ I < 0,11ном | 0,50 (индуктивная нагрузка); | ±0,5 | ±1,0 |
| 0,11 ном £ 1 £ 1макс | 0,80 (ёмкостная нагрузка) | ±0,3 | ±0,6 |
| 1) I = 5 А 1ном 2) I = 6 А i-макс | |||
Таблица 13 - Пределы допускаемой относительной погрешности измерений реактивной энергии для модификаций СЭППТ-01, СЭППТ-02 в диапазоне каждой из влияющих величин -в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне значений напряжения на входе СЭППТ по цепи напряжения от 300 до 3810 В, в диапазоне рабочих частот от 49 до 51 Гц
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой относительной погрешности измерений реактивной энергии, % |
| 0,02 Uihom1 £ U < 0,05 Uihom | 1,00 | ±1,5 |
| 0,05 Uihom £ U £ UlMaкс2 | ±1,0 | |
| 0,05 Uihom £ U < 0,1 Uihom | 0,50 | ±1,5 |
| 0,1 UIhom £ U £ Ц^Шакс | ±1,0 | |
| 0,1 UIhom £ U £ UiMaкс | 0,25 | ±1,5 |
| 1) UIhom = 75 мВ для модификации СЭППТ-01, UIhom = 150 мВ для модификации СЭППТ-02. 2) UIM£№C = 90 мВ для модификации СЭППТ-01, UiMa<C = 225 мВ для модификации СЭППТ-02. | ||
Таблица 14 - Пределы допускаемой относительной погрешности измерений реактивной энергии для модификаций СЭППТ-03, СЭППТ-04 в диапазоне каждой из влияющих величин -в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне рабочих частот от 49 до 51 Гц, в диапазоне значений напряжения на входе СЭППТ по цепи напряжения от 300 до 3810 В для модификации СЭППТ-03, в диапазоне значений напряжения на входе СЭППТ по цепи напряжения от 3,75 до 7,50 В для модификации СЭ1ШТ-04_
| Значение силы тока I в цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой относительной погрешности измерений реактивной энергии, % |
| 0,02!ном1} £ I < 0,051ном | 1,00 | ±1,5 |
| 0,051ном £ I £ 1макс2) | ±1,0 | |
| 0,051ном £ I < 0,11ном | 0,50 | ±1,5 |
| 0,1Ihom £ 1 £ 1макс | ±1,0 | |
| 0,11 ном £ 1 £ 1макс | 0,25 | ±1,5 |
| ) IHOM = 5 А. 2) i = 6 А Амакс u Jr^- |
Таблица 15 - Пределы допускаемых дополнительных относительных погрешностей измерений энергии, вызванных воздействием влияющих величин_
| Наименование характеристики | Значение, % | |
| для исполнения 02S | для исполнения 05S | |
| 1 | 2 | 3 |
| Пределы допускаемой дополнительной относительной погрешности измерений энергии в сети постоянного тока, вызванной воздействием внешнего магнитного поля постоянного тока, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4 | ±2 | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной воздействием внешнего магнитного поля постоянного тока, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте мощности, равном 1,0 | ±2 | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии в сети переменного тока, вызванной воздействием внешнего магнитного поля постоянного тока, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте sinp, равном 1,0 | ±2 | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной воздействием внешнего магнитного поля переменного тока, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте мощности, равном 1,0 | ±0,5 | ±1,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии в сети переменного тока, вызванной воздействием внешнего магнитного поля переменного тока, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте sinp, равном 1,0 | ±2 | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной воздействием радиочастотного электромагнитного поля, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте мощности, равном 1,0 | ±1 | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии в сети переменного тока, вызванной воздействием радиочастотного электромагнитного поля, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте sinp, равном 1,0 | ±2 | ±2 |
| 1 | 2 | 3 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной воздействием кондуктивных помех, наведённых радиочастотными магнитными полями, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте мощности, равном 1,0 | ±1 | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии в сети переменного тока, вызванной воздействием кондуктивных помех, наведённых радиочастотными магнитными полями, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте sinp, равном 1,0 | ±2 | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной воздействием наносекундных импульсных помех при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте мощности, равном 1,0 | ±1 | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии в сети переменного тока, вызванной воздействием наносекундных импульсных помех при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте sinp, равном 1,0 | ±2 | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной самонагревом при максимальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, при коэффициенте мощности, равном 1,0 и 0,5 (индуктивная нагрузка) | ±0,1 | ±0,2 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии в сети переменного тока, вызванной самонагревом при максимальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4 - при коэффициенте sinp, равном 1,0 (индуктивная или ёмкостная нагрузка) - при коэффициенте sinp, равном 0,5 (индуктивная или ёмкостная нагрузка) | ±0,7 ±1,0 | ±0,7 ±1,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной наличием гармоник в цепях напряжения и тока, при значении входного сигнала СЭППТ по цепи тока, равном половине от максимального значения, указанного в таблице 4, и коэффициенте мощности, равном 1,0 | ±0,4 | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной наличием субгармоник в цепи тока, при значении входного сигнала СЭППТ по цепи тока, равном половине от максимального значения, указанного в таблице 4, и коэффициенте мощности, равном 1,0 | ±0,6 | ±1,5 |
| Назначение импульсного выхода | Обозначение импульсного выхода | Наличие импульсного выхода в модификации СЭППТ | |
| СЭППТ-01 СЭППТ-02 | СЭППТ-03 СЭППТ-04 | ||
| Формирование выходных импульсов при измерении энергии постоянного тока прямого и обратного направлений | А= | имеется | нет |
| Формирование выходных импульсов при измерении активной энергии прямого и обратного направлений | А~ | имеется | |
| Формирование выходных импульсов при измерении реактивной энергии прямого и обратного направлений | R | имеется | |
Таблица 17 - Значения постоянных счётчиков статических электрической энергии постоянного
| и переменного тока СЭПП | Т | |||||
| Обозначение импульсного выхода | Обозначение постоянной счётчика на передней панели | Размер ность постоян ной счётчика | Значение постоянной счётчика | |||
| СЭППТ-01 | СЭППТ-02 | СЭППТ-03 | СЭППТ-04 | |||
| А= | «А» | имп/кВтч | Г 3 -107 ^ | — | — | |
| А~ | Г 6 • 106 ^2) | Г 0,72 • 106 ^ V K ТТ 0 | ||||
| R | «R» | имп/кварч | V 1 ш 0 | |||
| V K тт 0 | ||||||
1) 1ш - номинальное значение силы тока подключаемого внешнего шунта, указанное на передней панели СЭППТ, А.
2) КТТ - коэффициент трансформации подключаемого внешнего трансформатора тока, указан на передней панели СЭППТ._
Таблица 18 - Основные технические характеристики счётчиков статических электрической энергии постоянного и переменного тока СЭППТ_
| Наименование характеристики | Значение |
| 1 | 2 |
| Максимальная перегрузка входа СЭППТ по цепи тока в течение 0,5 с: - для модификации СЭППТ-01, В | 2,25 |
| - для модификации СЭППТ-02, В | 4,5 |
| - для модификаций СЭППТ-03 и СЭППТ-04, А | 120 |
| Максимальная перегрузка входа СЭППТ по цепи напряжения в течение 10 с напряжением любой полярности (пиковое значение), В: - для модификаций СЭППТ-01, СЭППТ-02, СЭППТ-03 | 12500 |
| - для модификации СЭППТ-04 | 25 |
| 1 | 2 |
| Максимальная перегрузка СЭППТ по цепи питания напряжением постоянного тока без сохранения технических характеристик в течение неограниченного времени, В | 400 |
| Рабочие условия применения в части воздействия внешних климатических факторов - согласно ГОСТ 15150-69, исполнение У, категория 2: - нижнее значение рабочей температуры, °С - верхнее значение рабочей температуры, °С - влажность при температуре +25 °C, %, не более - атмосферное давление, кПа | -50 +60 100 от 84 до 106 |
| Рабочие условия применения в части воздействия внешних механических факторов | ГОСТ 17516.1-90, группа М25 |
| Устойчивость к воздействию электромагнитных помех: - воздействие воздушных электростатических разрядов - воздействие радиочастотного магнитного поля в полосе частот от 80 до 1000 МГц при наличии тока в цепи тока СЭППТ - воздействие радиочастотного магнитного поля в полосе частот от 80 до 1000 МГц при отсутствии тока в цепи тока СЭППТ - воздействие наносекундных импульсных помех на разъёмы «СЕТЬ» и «CAN RS-485» - воздействие наносекундных импульсных помех на вход СЭППТ по цепи тока «I» и по цепи напряжения «U» - воздействие кондуктивных помех, наведённых радиочастотными электромагнитными полями в полосе частот от 0,15 до 80 МГц | ГОСТ 30804.4.2-2013, степень жесткости 4 ГОСТ 30804.4.3-2013, степень жесткости 3 ГОСТ 30804.4.3-2013, степень жесткости 4 ГОСТ 30804.4.4-2013, степень жёсткости 3 ГОСТ 30804.4.4-2013, степень жёсткости 4 ГОСТ Р 51317.4.6-99, степень жесткости 3 |
| Уровень индустриальных радиопомех, создаваемых СЭППТ | ГОСТ 30805.22-2013, класс Б |
| Общие требования безопасности | ГОСТ IEC 61010-1-2014 |
| Защита от поражения электрическим током | ГОСТ IEC 61140-2012, класс защиты II |
| Защита от проникновения воды и посторонних предметов | ГОСТ 14254-2015, степень IP54 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 40 до 160 |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 125 125 90 |
| Масса, кг, не более | 0,9 |
| Срок службы, лет, не менее | 16 |
| Средняя наработка на отказ, ч, не менее | 100000 |
наносят на переднюю панель счётчиков статических электрической энергии постоянного и переменного тока СЭППТ, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 19 - Комплектность
| Наименование | Обозначение | Количество |
| Счётчик статический электрической энергии постоянного и переменного тока СЭППТ | ДЛИЖ.411618.0055 | 1 шт. |
| Счётчик статический электрической энергии постоянного и переменного тока СЭППТ. Паспорт | ДЛИЖ.411618.0055 ПС | 1 экз. |
| Диск CD-ROM с данными: - руководство по эксплуатации - методика поверки | ДЛИЖ.411618.0055 РЭ ДЛИЖ.411618.0055 МП | 1 шт.1) |
| Комплект кабельный | — | 1 шт. 2) |
| Упаковка | — | 1 шт. |
| 1) Диск CD-ROM с данными поставляется по требованию заказчика. 2) Комплект кабельный поставляется по отдельному заказу. | ||
осуществляется по документу ДЛИЖ.411618.0055 МП «Счётчики статические электрической энергии постоянного и переменного тока СЭППТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.01.2018 г.
Основные средства поверки:
калибратор многофункциональный Fluke 5522A, регистрационный номер в Федеральном информационном фонде 51160-12;
частотомер электронно-счетный 43-85/3R, регистрационный номер в Федеральном информационном фонде 32869-06;
прибор для поверки измерителей параметров движения электропоездов HVC-100, регистрационный номер в Федеральном информационном фонде 25255-08;
мера электрического сопротивления универсальная однозначная МС 3080М, регистрационный номер в Федеральном информационном фонде 61295-15;
источник постоянного тока Б5-50, регистрационный номер в Федеральном информационном фонде 5970-77.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке или в раздел 13 паспорта.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 10287-83 Счётчики электрические постоянного тока. Общие технические условия
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ IEC 61140-2012 Защита от поражения электрическим током. Общие положения безопасности установок и оборудования
ДЛИЖ.411618.0055 ТУ «Счётчики статические электрической энергии постоянного и переменного тока СЭППТ. Технические условия»
| Зарегистрировано поверок | 11105 |
| Поверителей | 2 |
| Актуальность данных | 19.11.2024 |
