| Номер в госреестре | 71070-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50, РГС-60, РГС-75 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60, РГС-75 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3, 60 м3, 75 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки и двух днищ.
Резервуары установлены на двух седловых опорах.
Резервуары стальные горизонтальные цилиндрические расположены в филиалах «Хандыгская нефтебаза» АО «Саханефтегазсбыт».

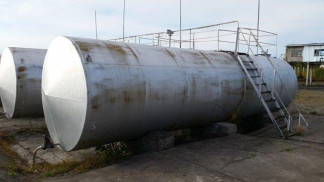

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60, РГС-75 представлен на рисунках: 1, 2, 3.
Таблица 1 - Месторасположение и заводские номера резервуаров
| Номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | |
| 1, 2а | КАЗС № 2, Республика Саха (Якутия), с. Теплый ключ |
| 5 | АЗС № 25, Республика Саха (Якутия), Участок Куйдусун |
| Резервуары стальные горизонтальные цилиндрические РГС-60 | |
| 2, 5, 6, 7, 12, 14, 24, 26 | Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга, ул. Кычкина, 53 |
| 1, 2а, 3, 4 | АЗС № 25, Республика Саха (Якутия), Участок Куйдусун |
| 2б, 3 а, 4а, 5 а | АЗС № 24, Республика Саха (Якутия), п. Хандыга, ул. Кычкина, 42 |
| Резервуары стальные горизонтальные цилиндрические РГС-75 | |
| 15, 16 | Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга, ул. Кычкина, 53 |
| 1 | АЗС № 24, Республика Саха (Якутия), п. Хандыга, ул. Кычкина, 42 |
Рисунок 3 - Общий вид резервуара РГС-75
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60, РГС-75 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-50 | РГС-60 | РГС-75 | |
| Номинальная вместимость, м3 | 50 | 60 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 10 до 50 м при геометрическом методе, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 13 до 60 м при геометрическом методе, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 9 до 75 м при геометрическом методе, % | ±0,25 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| РГС-50 РГС-60 РГС-75 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-50 | 3 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-50 | 3 экз. |
| Г радуировочная таблица | 3 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-60 | 16 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-60 | 16 экз. |
| Г радуировочная таблица | 16 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-75 | 3 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-75 | 3 экз. |
| Г радуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
