Комплексы автоматизированные учета нефтепродуктов УКУН, 71071-18

Назначение

Комплексы автоматизированные учета нефтепродуктов УКУН (далее - УКУН) предназначены для измерения массового расхода и массы нефтепродуктов.

Описание

Принцип действия УКУН основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением массового расходомера.

В состав УКУН входят:

технологический блок, изготовленный в модульном исполнении и включающий:

-    измерительную линию с установленным фильтром тонкой очистки с газосборной камерой, запорно-регулирующей арматурой, дренажной системой и обратным клапаном;

-    счетчик-расходомер массовый Micro Motion мод. CMF 300, регистрационный номер в Федеральном информационном фонде средств измерений утвержденного типа (далее -регистрационный номер) 45115-16;

-    датчик давления Метран-150, регистрационный номер 32854-13;

-    термопреобразователь сопротивления 90.2820, регистрационный номер 67153-17;

-    влагомер поточный ВСН-2-50-10, регистрационный номер 24604-12;

-    шкаф автоматики;

-    узел подключения контрольного массомера.

Система обработки информации СОИ, включающая:

-    контроллер программируемый SIMATIC S7-1200, регистрационный номер 63339-16;

-    автоматизированное рабочее место (АРМ) оператора.

АРМ оператора обеспечивает:

а)    контроль условий измерений (температура, давление, обводненность измеряемой

среды);

б)    аварийное отключение насосов в случае возникновения нештатной ситуации;

в)    получение, хранение, отображение на дисплее и передачу в информационную базу данных измеряемых величин - объема и/или массы последней партии перекачанного продукта, а также суммарные значения объема и/или массы за все время эксплуатации УКУН;

г)    задание дозы (объема и/или массы партии) перекачиваемого продукта.

Программное обеспечение (ПО) «АРМ оператора» обеспечивает:

а)    ограничение доступа к изменению параметров перекачки нефтепродукта;

б)    архивирование и хранение данных по каждой дозе (партии) нефтепродукта - объема, массы, температуры - не менее одного календарного года, а также суммарных значений объема и массы за все время эксплуатации УКУН.

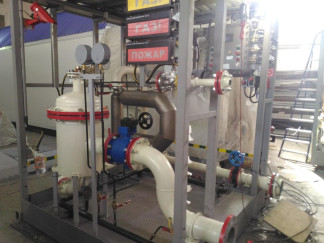

Общий вид УКУН представлен на рисунке 1.

Пломбирование средств измерений, находящихся в составе комплексов автоматизированных учета нефтепродуктов УКУН производится в соответствии с технической документацией изготовителей.

Программное обеспечение

Программное обеспечение УКУН обеспечивает прием и обработку информации от первичных преобразователей. ПО представлено загружаемым программным пакетом АРМ оператора.

Идентификационные данные программного обеспечения приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

* - влагомер поточный ВСН-2-50-10 работает при температуре измеряемой среды от -10 до +40 °С.

Знак утверждения типа

наносится на титульный лист документа «Комплекс автоматизированный учета нефтепродуктов УКУН. Руководство по эксплуатации» типографским методом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 71071-18 «ГСИ. Комплексы автоматизированные учета нефтепродуктов УКУН. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 13.04.2018 г.

Основные средства поверки:

- поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе на базе эталонного расходомера или весов (рабочий эталон 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке комплексов автоматизированных учета нефтепродуктов УКУН.

Сведения о методах измерений

«Масса нефтепродукта. Методика измерений с помощью комплексов автоматизированных учета нефтепродуктов УКУН». Аттестована ФБУ «Тюменский ЦСМ». Свидетельство об аттестации № 1299/01.00248-2014/2018 от 05.03.2018.

Нормативные документы

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ТУ 2899-030-35349845-2018 Комплексы автоматизированные учета нефтепродуктов УКУН. Технические условия.
