Государственный реестр средств измерений

Газоанализаторы портативные многокомпонентные Ventis Pro 4, Ventis Pro 5, 71076-18

71076-18
Газоанализаторы портативные многокомпонентные моделей Ventis Pro 4, Ventis Pro 5 (далее по тексту - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации вредных газов, метана, диоксида углерода и кислорода и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 71076-18
Наименование СИ Газоанализаторы портативные многокомпонентные
Обозначение типа СИ Ventis Pro 4, Ventis Pro 5
Изготовитель "Industrial Scientific Corporation", США
Год регистрации 2018
Срок свидетельства 11.05.2028
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы портативные многокомпонентные моделей Ventis Pro 4, Ventis Pro 5 (далее по тексту - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации вредных газов, метана, диоксида углерода и кислорода и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны.

Описание

Принципы действия:

-    термокаталитический, основанный на изменении температуры и, вследствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров;

-    электрохимический, основанный на реакции газов с компонентами электрохимического сенсора, вырабатывающего электрический сигнал, пропорциональный концентрации контролируемого газа;

-    оптический, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и заключённый в измерении изменения интенсивности инфракрасного излучения после прохождения им среды с контролируемым газом.

Газоанализаторы модели Ventis Pro 4 имеют до четырех измерительных каналов, модели Ventis Pro 5 - до пяти измерительных каналов.

Конструктивно газоанализаторы выполнены в одноблочном обрезиненном корпусе из поликарбоната.

Г азоанализаторы имеют два цветовых исполнения корпуса: черный или оранжевый.

Газоанализаторы имеют два исполнения: с насосом для принудительной подачи контролируемого газа и исполнение для диффузной подачи газа.

Газоанализаторы выполнены во взрывозащищенном исполнении.

Газоанализаторы моделей Ventis Pro 4, Ventis Pro 5 в части взрывозащиты соответствуют требованиям ТР ТС 012/2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999) и им присвоена маркировка взрывозащиты 0ExiaIICT4 X/PO ExiaI или 1ExiadIICT4 X/PB ExiadI X. Маркировка взрывозащиты, наносимая на оборудование и указанная в технической документации изготовителя, должна содержать специальный знак взрывобезопасности в соответствии с Приложением 2 ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

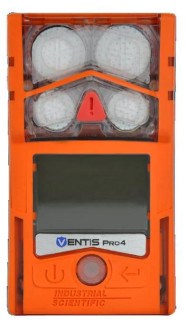

Общий вид газоанализаторов представлен на рисунке 1.

а) Г азоанализаторы в исполнении для диффузионной подачи газа

б) Г азоанализаторы в исполнении с насосом для принудительной подачи контролируемого газа Рисунок 1 - Общий вид газоанализаторов Ventis Pro 4, Ventis Pro 5

Пломбирование газоанализаторов не предусмотрено.

Программное обеспечение

включает встроенную программу Ventis Pro 4/5, предназначенную для:

-    выдачи информации о времени прогрева, о времени наработки газоанализатора,

о наличии неисправности;

-    установки порогов и проверки срабатывания сигнализации;

-    переключения (вручную и автоматически) диапазонов измерений.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

JTAG VaughanV2 1B3.hex

Номер версии (идентификационный номер) ПО, не ниже

V2.10 Build 3

Цифровой идентификатор ПО

0x34AB8762

Технические характеристики

Метрологические характеристики газоанализаторов приведены в таблицах 2 - 4, основные технические характеристики - в таблице 5.

Таблица 2 - Метрологические характеристики газоанализаторов в зависимости от определяемого компонента

Определяемый

компонент

Диапазон

показаний

концентрации

компонента

Диапазон измерений концентрации компонента

Пределы

допускаемой

основной

погрешности

Предел допускаемого времени установления показаний СИ Т0,9Д, с

абсолют

ной

относительной, %

1

2

3

4

5

6

Г орючие газы1)

(термохимический

сенсор)

от 0 до 100 % НКПР2)

от 0 до 50 % НКПР включ. св. 50 до 50 % НКПР

±5 % НКПР

-

15

Метан (CH4)

(термохимический

сенсор)

от 0 до 5,0 % об. д.

от 0 до 2,2 % об. д. включ. св. 2,2 до 5,0 % об. д.

±0,2 % об. д.

-

15

Кислород (O2) (стандарт и long life)

от 0 до 30 % об. д.

от 0 до 30 % об. д.

±0,5 % об. д.

-

15

от 0 до 10 % об. д. включ. св. 10 до 30 % об. д.

±0,5 % об. д.

-

Оксид углерода (СО)

от 0 до 2000 млн-1 (от 0 до 2333 мг/м3)

от 0 до 40 млн-1 включ.

(от 0 до 44 мг/м включ.)

±4 млн-1 (±4 мг/м3)

-

20

св. 40 до 2000 млн-1, (св. 44 до 2333 мг/м3)

-

±10

1

2

3

4

5

6

Оксид углерода (СО),

сенсор СО/Н2 (с компенсацией чувствительности к водороду)

от 0 до 1000 млн-1 (от 0 до 1166 мг/м3)

от 0 до 40 млн-1 включ.

3

(от 0 до 44 мг/м включ.)

±4 млн-1 (±4 мг/м3)

-

12

св. 40 до 1000 млн-1, (св. 44 до 1166 мг/м3)

-

±10

Сероводород

(H2S)

от 0 до 500 млн-1 (от 0 до 708 мг/м3)

от 0 до 15 млн-1 включ.

(от 0 до 20 мг/м включ.)

±1,5 млн-1 (±2 мг/м3)

-

25

св. 15 до 500 млн-1 (св. 20 до 708 мг/м3)

-

±10

Диоксид азота (NO2)

от 0 до 150 млн-1 (от 0 до 290 мг/м3)

от 0 до 2 млн-1 включ.

(от 0 до 3,8 мг/м включ.)

±0,3 млн-1 (±0,6 мг/м3)

-

20

св. 2 до 150 млн-1 (св. 3,8 до 290 мг/м3)

-

±15

Диоксид серы (SO2)

от 0 до 150 млн-1 (от 0 до 400 мг/м3)

от 0 до 6 млн-1 включ.

(от 0 до 16 мг/м включ.)

±0,6 млн-1 (±1,6 мг/м3)

-

25

св. 6 до 150 млн-1 включ.

(св. 16 до 400 мг/м3 включ.)

-

±10

Синильная кислота (НС^3)

от 0 до 30 млн-1

(от 0 до 34 мг/м3)

от 0 до 2 млн-1 включ.

(от 0 до 2,3 мг/м3 включ.)

±0,3 млн-1 (±0,3 мг/м3)

-

65

св. 2 до 30 млн-1 включ.

(св. 2,3 до 34 мг/м3 включ.)

-

±15

1)    Поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), метанол (CH3OH), этан(С2Н6), этанол(С2Н5ОН), пропан (C3H8), 2-пропанол (i-C3H7OH), бутан (C4H10), изобутан (C4H10), пентан (C5H12), гексан (C6H14), гептан (C7H16), октан (C8H18), водород (H2), ацетилен (C2H2), этилен (C2H4), пропилен (C3H6), бензол (C6H6), оксид этилена (C2H4O).

2)    Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

3)    Используются для измерения объемной доли определяемого компонента при аварийной ситуации.

Определяемый

компонент

Диапазон

показаний

Диапазон

измерений

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний СИ Т0,9Д, с

абсолютной

относи

тельной,

%

1

2

3

4

5

6

Метан (CH4) (оптический сенсор CO2/CH4 или CH4)

от 0 до 100 % об. д.

от 0 до 2,2 % об. д. включ.

±0,2 % об. д.

-

20

св. 2,2 до 100 % об. д.

-

±9

Г орючие газы1) (оптический сенсор CO2/CH, CH4 или CH)

от 0 до100 % НКПР2

от 0 до 50 % НКПР включ.

±5 % НКПР

-

20

св. 50 до 100 % НКПР3

-

±10

Г орючие газы (оптический сенсор CH4)

от 0 до100 % НКПР

от 0 до 50 % НКПР включ.

±5 % НКПР

-

20

св. 50 до 100 % НКПР

-

±10

Диоксид углерода (CO2) (оптический сенсор CO2/CH4 или CO2/CH)

от 0 до 5 % об. д.

от 0 до 0,5 % об. д. включ.

±0,05 % об.д.

-

32

св. 0,5 до 5 % об. д.

-

±10

Оксид углерода (СО)

(сенсор COHS-CO и H2S в одном корпусе)

от 0 до 1500 млн-1 (от 0 до 1750 мг/м3)

от 0 до 40 млн-1 включ.

(от 0 до 44 мг/м включ.)

±4 млн-1 (±4 мг/м3)

-

35

св. 40 до 1500 млн-1, (св. 44 до 1750 мг/м3)

-

±10

Сероводород

(H2S)

(сенсор COHS-CO и H2S в одном корпусе)

от 0 до 500 млн-1 (от 0 до 708 мг/м3)

от 0 до 15 млн-1 включ.

(от 0 до 20 мг/м включ.)

±1,5 млн-1 (±2 мг/м3)

-

20

св. 15 до 500 млн-1,

(св. 20 до 708 мг/м3)

-

±10

Аммиак (NH3)

от 0 до 500 млн-1 (от 0 до 354 мг/м3)

от 0 до 40 млн-1 включ.

(от 0 до 28 мг/м включ.)

±6 млн-1 (±4 мг/м3)

-

84

св. 40 до 500 млн-1 (св. 28 до 354 мг/м3)

-

±15

1

2

3

4

5

6

Фосфин4) (РНз)

от 0 до 10 млн-1 (от 0до 14 мг/м3)

от 0 до 1 млн-1 включ.

(от 0 до 1,4 мг/м включ.)

±0,15 млн-1 (±0,21 мг/м3)

-

20

св. 1 до 10 млн-1 (св. 1,4 до 14 мг/м )

-

±15

1) Поверочным компонентом является один из следующих определяемых компонентов: метанол (CH3OH), этан(С2Н6), этанол (C2H5OH), пропан (C3H8), 2-пропанол (i-C3H7OH), бутан (C4H10), изобутан (C4H10), пентан (C5H12), гексан (C6H14), гептан (C7H16), октан (C8H18), этилен (C2H4).

2 Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

3)    Кроме гексана (C6H14), гептана (C7H16), октана (C8H18), метанола (CH3OH), этанола (C2H5OH), 2-пропанола (i-C3H7OH).

4)    Используются для измерения объемной доли определяемого компонента при аварийной ситуации.

Таблица 4 - Метрологические характеристики газоанализаторов - вариация показаний и их зависимость от изменения влияющих величин

Наименование характеристики

Значение

Предел допускаемой вариации показаний, доля от абсолютного значения предела допускаемой основной погрешности (согласно таблице 2 или 3)

0,3

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в пределах рабочих условий эксплуатации на каждые ±10 С, доля от абсолютного значения предела допускаемой основной погрешности (согласно таблице 2 или 3)

±0,3

Пределы допускаемой дополнительной погрешности при изменении влажности окружающей среды в пределах рабочих условий эксплуатации на каждые 10 %, доля от абсолютного значения предела допускаемой основной погрешности (согласно таблице 2 или 3)

±0,3

Изменение показаний за 8 ч непрерывной работы, доля от абсолютного значения предела допускаемой основной погрешности, не более

0,2

Время прогрева газоанализаторов, мин, не более

2

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Параметры электрического питания:

- напряжение аккумуляторной батареи, В

3,7

- ёмкость аккумуляторной батареи, А ч:

- обычная

1,1

- «усиленная»

2,2

1

2

Время работы без подзаряда аккумуляторной батареи,

ч, не менее:

- для обычной

12

- для «усиленной»

24

Габаритные размеры, мм, не более:

- для исполнения для диффузионной подачи газа:

- высота

103

- длина

58

- ширина

30

- для исполнения с насосом для принудительной

подачи контролируемого газа: - высота

172

- длина

67

- ширина

60

Масса, кг, не более:

- для исполнения для диффузионной подачи газа

0,20

- для исполнения с насосом для принудительной

подачи контролируемого газа

0,39

Условия эксплуатации:

»-» о/'ч

- температура окружающей среды, С

от -40 до +50

- относительная влажность, %

от 15 до 95

- атмосферное давление, кПа

от 70 до 130

Средняя наработка на отказ, ч

15000

Средний срок службы, лет, не менее

10

Маркировка взрывозащиты

0ExiaIICT4 X/PO Exial или 1ExiadIICT4 X/PB ExiadI X

Знак утверждения типа

наносится на заднюю панель газоанализатора в виде наклейки, а также вносится типографским способом на титульный лист паспорта.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Г азоанализатор

Ventis Pro 4/Ventis Pro 51)

1 шт.

Комплект инструментов и принадлежностей2-*

-

-

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Калибровочный адаптер (только для исполнения без насоса)

-

1 шт.

Методика поверки2)

-

-

1)    Исполнение и определяемый компонент по заказу

2)    Поставляется по отдельному заказу

Поверка

осуществляется по документу МП 71076-18 «Газоанализаторы портативные многокомпонентные моделей Ventis Pro 4, Ventis Pro 5. Методика поверки», утвержденному АО «Центрхимсерт» 09 ноября 2017 г.

Основные средства поверки:

-    стандартные образцы газовых смесей в баллонах под давлением: газовые смеси состава СО в азоте ГСО 10260-2013, СО2 в азоте ГСО 10241-2013, СН4 в азоте ГСО 10257-2013, 10256-2013, 9750-2011, О2 ГСО 10253-2013, С2Н6 в азоте ГСО 10244-2013, 10540-2014, С4Н10 в азоте ГСО 10245-2013, 10246-2013, С5Н12 в азоте ГСО 10365-2013, 10540-2014, СэНв в азоте ГСО 10262-2013, 10263-2013, С6Н14 в азоте ГСО 9766-2011, 10540-2014, С2Н4 в азоте ГСО 10248-2013, 10540-2014, С2Н2 в азоте ГСО 10386-2013, водород в азоте ГСО 10325-2013, С3Н6 в азоте ГСО 10250-2013, С6Н в азоте ГСО 10366-2013, С2Н4О ГСО 10387-2013, С6Н10 в азоте ГСО 10540-2014, SO2 в азоте ГСО 10342-2013, H2S в азоте ГСО 10329-2013, NO2 в азоте ГСО 10331-2013, углеводородные газы в азоте и воздухе ГСО 10539-2014, кислородосодержащие газы в азоте и воздухе ГСО 10533-2014, PH3 в азоте ГСО 10547-2014, HCN в азоте ГСО 10547-2014, NH3 в азоте (воздухе) ГСО 10326-2013, 10327-2013.

-    азот газообразный особой чистоты сорт первый по ГОСТ 9293-74, объемная доля азота 99,999 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится в паспорта на газоанализаторы или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 8.578-2014. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности

Техническая документация фирмы «Industrial Scientific Corporation», США
