| Номер в госреестре | 71083-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EPR20Z |
| Изготовитель | "Wattsud, L.E.P. S.p.A.", Италия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EPR20Z (далее - трансформаторы), предназначены для измерений высоких напряжений переменного тока до 20 кВ, применяются для работы во внутренних устройствах в условиях умеренного климата.
Трансформаторы напряжения EPR20Z, однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты полиуретаном или эпоксидной смолой, которые обеспечивают основную изоляцию и создают "корпус" трансформатора. Трансформатор имеет две вторичные измерительные обмотки. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрытой съемной крышкой. Для крепления к вторичным выводам и заземлению используются болты М6, крепление к выводам первичной обмотки производится болтами М10. Для крепления самого трансформатора в основании имеются отверстия диаметром 12 мм.

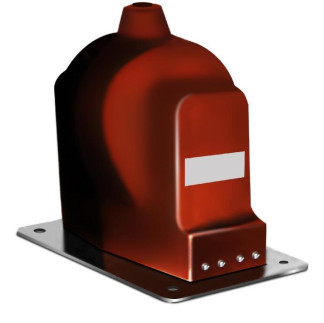

Общий вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжение первичной обмотки, кВ | 15,75/^3 |
| Значения номинальных напряжений вторичных обмоток, В - 1а-1п | 100/V3 |
| - 2а-2п | 100/V3 |
| Класс точности вторичных обмоток - 1а-1п | 0,2 |
| - 2а-2п | 0,5 |
| Значения номинальных мощностей вторичных обмоток, В-А - 1а-1п | 10 |
| - 2а-2п | 30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 385 |
| - ширина | 200 |
| - длина | 300 |
| Масса, кг, не более | 45 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от - 25 до + 40 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ не менее, ч, не менее | 220000 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (зав. №№ 1598300001, 1598300002, 1598300003, 1598300004, 1598300005, 1598300006, 1598300007, 1598300008, 1598300009) | EPR20Z | 9 шт. |
| Паспорт | 9 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Эталон 2-го разряда по ГОСТ Р 8.746-2011;
- Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
- Магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения EPR20Z
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
