Трансформаторы напряжения СРВ 245, 71084-18

71084-18
Трансформаторы напряжения СРВ 245 (далее - трансформаторы), предназначены для масштабного преобразования фаза-земля в сетях напряжением 220 кВ с целью его последующего измерения, а также для учета электроэнергии и использования в целях защиты в установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 71084-18
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ СРВ 245
Изготовитель "ABB Power Technology Products AB", Швеция
Год регистрации 2018
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения СРВ 245 (далее - трансформаторы), предназначены для масштабного преобразования фаза-земля в сетях напряжением 220 кВ с целью его последующего измерения, а также для учета электроэнергии и использования в целях защиты в установках переменного тока промышленной частоты.

Описание

Трансформаторы напряжения СРВ 245 являются емкостными трансформаторами и состоят из емкостного делителя напряжения и электромагнитного устройства.

Емкостной делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. Емкостной делитель смонтирован в виде колонны из модулей, устанавливаемых один на другой. Емкости не изменяют свою величину во всем диапазоне рабочих температур.

К выводу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора.

Первичная и вторичные обмотки трансформатора напряжения СРВ 245 разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой.

Трансформаторы напряжения СРВ 245 устанавливаются на открытых распределительных устройствах электрических подстанций. Рабочее положение трансформаторов - вертикальное.

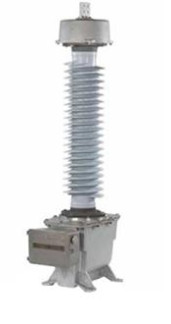

Общий вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Параметр

Значения

Номинальное напряжение первичной обмотки, кВ

220/V3

Значения номинальных напряжений вторичных обмоток, В - 1а-1п

100/V3

- 2а-2п

100/V3

- da-dn

100

Класс точности вторичных обмоток - 1а-1п

0,2

- 2а-2п

0,5

- da-dn

3P

Значения номинальных мощностей вторичных обмоток, В-А - 1а-1п

15

- 2а-2п

100

- da-dn

400

Номинальная частота переменного тока, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значения

Габаритные размеры трансформатора, мм, не более

- высота

3015

- длина

730

- ширина

630

Масса, кг, не более

550

Условия эксплуатации:

»-» о/'ч

- температура окружающей среды, С

от - 55 до + 45

Средний срок службы, лет

25

Средняя наработка на отказ не менее, ч, не менее

220000

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения (зав. №№ 8703041, 8703042, 8703044)

СРВ 245

3 шт.

Паспорт

3 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    Эталон 2-го разряда по ГОСТ Р 8.746-2011;

-    Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;

- Магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения СРВ 245

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

71084-18
Номер в ГРСИ РФ:
71084-18
Производитель / заявитель:
"ABB Power Technology Products AB", Швеция
Год регистрации:
2018
