| Номер в госреестре | 71088-18 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | КМ35 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»), г. Казань |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные КМ35 (далее - преобразователи) предназначены для непрерывных измерений давления (избыточного, разрежение-избыточного, абсолютного, дифференциального (разности давлений) и гидростатического) и преобразования измеренного давления в унифицированный выходной сигнал постоянного тока от 4 до 20 мА и/или цифровой сигнал, а также отображения измеренного значения. Преобразователи так же предназначены для расчета других величин, функционально связанных с измеряемым давлением: уровня жидкости и расхода.
Преобразователи конструктивно состоят из первичного преобразователя давления (сенсорный модуль) и вторичного цифрового преобразователя (электронного устройства).
Принцип действия преобразователя основан на изменении удельного сопротивления при упругой деформации чувствительного элемента. Измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что в свою очередь, приводит к разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал от 4 до 20 мА и (или) в частотно-модулированный (HART-протокол) или в цифровой сигнал Profibus PA и FOUNDATION Fieldbus. Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронный преобразователь производит необходимую компенсацию, уменьшая тем самым погрешность измерения давления.
Преобразователи давления выпускаются в следующих модификациях: КМ35-И (для избыточного давления, избыточного давления-разряжения), КМ35-АИ (для избыточного давления, абсолютного давления, избыточного давления разряжения), КМ35-А (для абсолютного давления), КМ35-Д (для дифференциального давления). Сенсорный модуль преобразователей КМ35-И, КМ35-АИ, КМ35-А состоит из измерительной мембраны которая воздействует на чувствительный элемент. Сенсорный модуль преобразователей КМ35-Д состоит из камеры высокого и низкого давления которая разделена измерительной мембраной, изгибающейся в сторону меньшего давления. Мембрана может изготавливаться из нержавеющей стали, хастеллоя, тантала, монеля или покрываться золотом.
Преобразователи могут комплектоваться разделителем среды.
Преобразователи обладают функцией перенастройки диапазона измерений.
Для передачи измерительной информации в преобразователях используется выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА с наложенным на него цифровым сигналом в стандарте HART или цифровой (Profibus РА, FOUNDATION Fieldbus). Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления -линейно возрастающая (далее - линейна) и/или с зависимостью по закону квадратного корня (далее - корневой).
Для отображения информации преобразователи опционально оснащаются дисплеем.
Преобразователи имеют взрывозащищенную конструкцию выполненную в соответствии с требованиями ГОСТ 31610.0-2014.
Степень защиты преобразователей, обеспечиваемая оболочкой от проникновения твердых частиц, пыли и воды, соответствует IP66, IP68 по ГОСТ 14254-2015.

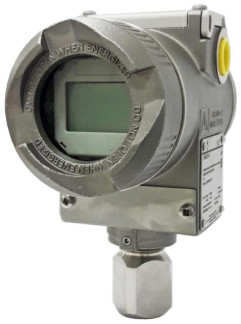

Фотографии общего вида преобразователей приведены на рисунке 1. Защита от несанкционированного доступа обеспечивается с помощью конструкции преобразователей.
Пломбирование преобразователей не предусмотрено.
Преобразователи имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в памяти при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Нормирование метрологических характеристик преобразователей проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| - КМ35-И-4хх3*, КМ35-А-4хх3*, КМ35-Д-4хх3*, КМ35-АИ-4хх3* - КМ35-И-4хх4*, КМ35-А-4хх4*, КМ35-Д-4хх4*, КМ35-АИ-4хх4* - КМ35-И-4хх5*, КМ35-А-4хх5*, КМ35-Д-4хх5*, КМ35-АИ-4хх5* | 7МБ4хх3* или КМ35-х* 7МБ4хх4* или КМ35-х* 7МБ4хх5* или КМ35-х* |
| Номер версии (идентификационный номер) ПО | FW: 1х.хх.хх* FW: 3хх.хх.хх* |
| Цифровой идентификатор программного обеспечения | по номеру версии |
| * В зависимости от модели и исполнения преобразователя давления, где «хх» - обозначают наименование, а также функциональные и конструктивные особенности преобразователя | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модель | КМ35-И | КМ35-АИ | КМ35-А | КМ35-Д | |
| Исполнение | 4033; 4034; 4035 | 4133; 4134; 4135 | 4233; 4234; 4235; 4333; 4334; 4335 | 4433; 4434; 4435; 4533; 4534; 4535; (4633; 4634; 4635) | |
| Тип давления | избыточное, разрежение- избыточное | абсолютное | дифференциальное (гидростатическое) | ||
| Диапазон измерений (от НПИ до ВПИ)*, МПа | от -0,1 до 70 | от -0,1 до 6,3 | от 0 до 3 | от 0 до 70 | от -16 до 16 |
| Коэффициент перенастройки (к) | от 1 до 100 | ||||
| Пределы допускаемой основной приведенной погрешности к диапазону измерений**, % | от ±0,04 до ±2,5 | ||||
| Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения температуры окружающей среды (отличной от диапазона температур от +15 до +25 °С) в диапазоне рабочих температур, на каждые 28 °С, % | ВПИ 25 кПа ±(0,16к+0,1); ВПИ 100 кПа ±(0,05к+0,1); ВПИ 400 кПа ±(0,025 к+0,125); для остальных ±(0,08к+0,16) | ВПИ 25 кПа ±(0,15к+0,1); для остальных ±(0,08к+0,16) | ВПИ ±2 кПа ±(0,15к+0,1); ВПИ ±6 кПа ±(0,075 к+0,1); ВПИ ±16 МПа ±(0,08к+0,16); для остальных ±(0,025 к+0,125) | ||
| Продолжение таблицы 2 | |
| Наименование характеристики | Значение |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 20 до 80 от 84 до 106,7 |
| Тип выходного сигнала*** | от 4 до 20 мА/HART; Profibus РА; FOUNDATION Fieldbus |
| указан от нижнего предела измерений (НИИ) до верхнего етный диапазон измерений определяется при заказе из ряда, окументации изготовителя и указанного в эксплуатационной ;ли. Указанный диапазон измерений может быть выражен вления: применяемых на территории РФ в соответствии РФ № 879 от 31.10.2009 г.; поставляемых на экспорт в соответствии с требованиями ой основной приведенной погрешности к диапазону юм и максимальном значении. Конкретное значение предела ной погрешности к диапазону измерений определяется при в технической документации изготовителя и указанного ии на преобразователи. ыходной сигнал от 4 до 20 мА/HART; ыходной сигнал Profibus РА; ыходной сигнал FOUNDATION Fieldbus. | |
| * Диапазон измерений, предела измерений (ВПИ), конк] установленного в технической д документации на преобразовате в других единицах измерения да - для преобразователе! с Постановлением правительства - для преобразователей, Заказчика. ** Пределы допускаем измерений указаны в минимальн допускаемой основной приведен заказе из ряда, установленного в эксплуатационной документац *** Для всех моделей: - исполнения 4хх3 в - исполнения 4хх4 в - исполнения 4хх5 в] | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания (постоянного тока), В - выходной сигнал от 4 до 20 мА/HART | от 10,5 до 45 |
| - выходной сигнал от 4 до 20 мА/HART искробезопасное исполнение | от 10,5 до 30 |
| - выходной сигнал Profibus РА и FOUNDATION Fieldbus | от 9 до 32 |
| - выходной сигнал Profibus РА и FOUNDATION Fieldbus искробезопасное исполнение | от 9 до 24 |
| Г абаритные размеры (без учета разделителя сред) мм, не более (высота х ширина х длинна) | 230х90х160 |
| Масса, кг, не более (без учета разделителя сред) | 10 |
| Условия эксплуатации: - температура окружающей среды*, °С | от -60 до +85 |
| - относительная влажность, % | от 0 до 100 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 150000 |
| Наименование характеристики | Значение |
| Маркировка взрывозащиты | 0Ex ia IIC T6...T4 Ga 0Ex ia IIB T6...T4 Ga Ga/Gb Ex d IIC T6...T4 |
| ельного значения до верхнего тератур определяется при заказе и изготовителя и указанного | |
| * Диапазон температур, указан от нижнего пре предельного значения, конкретный диапазон рабочих темг из ряда, установленного в технической документаци в эксплуатационной документации на преобразователи. |
наносится на преобразователь любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный | КМ35-* | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МТТКЛ 0235 МП | 1 экз. на партию |
| * Модель и исполнение преобразователя определяется при заказе. | ||
осуществляется по документу МЦКЛ.0235.МП «Преобразователи давления измерительные КМ35. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 28.02.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.802-2012, ГОСТ 8.840-2013 - калибратор давление CPC8000, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 59862-15;
- рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-60, МП-2500, рег. № 31703-06;
- мультиметр цифровой с системой сбора данных 2700, рег.№ 25788-08;
- мера электрического сопротивления однозначная МС 3050М, рег. № 46843-11. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ТУ 4212-022-94291860-2017 Преобразователи давления измерительные КМ35. Технические условия
| Зарегистрировано поверок | 7900 |
| Поверителей | 34 |
| Актуальность данных | 16.11.2024 |
