Государственный реестр средств измерений

Расходомеры-счетчики электромагнитные FSM4000, 71094-18

71094-18
Расходомеры-счетчики электромагнитные FSM4000 (далее - расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода и накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность
Карточка СИ
Номер в госреестре 71094-18
Наименование СИ Расходомеры-счетчики электромагнитные
Обозначение типа СИ FSM4000
Изготовитель "ABB Automation Products GmbH", Германия
Год регистрации 2018
Срок свидетельства 11.05.2024
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики электромагнитные FSM4000 (далее - расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода и накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность

20 мкСм/см (0,5 мкСм/см с использованием предусилителя).

Описание

Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.

Расходомеры состоят из датчиков расхода и измерительных преобразователей. Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -преобразователь), где он усиливается и обрабатывается. После обработки в преобразователе формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.

Датчики расхода выпускаются в различных модификациях: для промышленного (SE41F, SE21F и SE21W) и гигиенического (SE21) применений.

Расходомеры комплектуются измерительными преобразователями S4.

Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов датчика в цифровое значение расхода. Преобразователи могут формировать токовый выходной сигнал (4-20 мА), частотноимпульсный выходной сигнал (0-5000 Гц), цифровые выходные сигналы по протоколам HART, Foundation Fieldbus, ProfiBus-PA. Преобразователи отличаются по монтажу: настенный или полевой. Преобразователи комплектуются ЖК индикатором с кнопками управления.

Электронные преобразователи выполняют постоянную диагностику внутренних электрических цепей расходомера, а также обеспечивают сохранение полученной информации (функция FingerPrint).

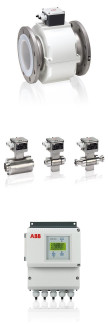

Общий вид расходомеров представлен на рисунке 1.

Пломбирование приборов не предусмотрено.

а) датчик расхода модификаций    б) датчик расхода    в) измерительный

SE41F, SE21F и SE21W    модификации SE21    преобразователь S4

Рисунок 1 - Общий вид расходомеров FSM4000

Программное обеспечение

Программное обеспечение расходомеров (далее - ПО) является встроенным. ПО обеспечивает обработку измерительно информации, формирование выходных сигналов, а также различные диагностические функции. ПО загружается в энергонезависимую память расходомера на заводе-изготовителе и не может быть изменено пользователем.

Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей. Для версии с протоколом Foundation Fieldbus, на плате электронного преобразователя находится переключатель реализующий аппаратную защиту от изменения конфигурации расходомера через меню или через протокол связи.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО расходомеров

Идентификационные данные (признаки)

Значение

Цифровые выходные сигналы

Hart

Foundation Fieldbus

Profibus-PA

Идентиф икационное наименование ПО

D200S021U01

D699G004U03

D699G004U02

Номер версии (идентификационный номер) ПО

С0.11

С0.14

C0.14

Цифровой идентификатор ПО

-

-

-

Алгоритм вычисления цифрового идентификатора ПО

CRC16

CRC16

CRC16

Таблица 2 - Метрологические характеристики

Модификации

SE41F

SE21F

SE21W

SE21

Характеристики

Номинальный диаметр, DN

от 3 до 1000

от 3 до 100

от 3 до 100

от 3 до 100

Диапазон измерений, QmaxDN 1

см. Таблицу 4

Пределы допускаемой относительной погрешности измерения объема или объемного расхода, %:

-    для Q > 0,05•QmaxDN

-    для Q < 0,05•QmaxDN

± 0,5 ± 0,00025 •QmaxDN

Пределы допускаемой относительной погрешности измерения объема или объемного расхода расходомером при использовании токового выходного сигнала, %

-    для Q > 0,05•QmaxDN

-    для Q < 0,05•QmaxDN

± 0,6 ± 0,0003 •QmaxDN

Диапазон температур измеряемой среды, °С 2)

от -25 до +130 (+180 для высокотемпературног о исполнения)

от -25 до +130

от -40 до +130

от -25 до +130

Номинальное давление измеряемой среды, МПа:

-    стандартное исполнение

-    по специальному заказу

от 1 до 4

в зависимости от типа применяемых фланцев

Выходной токовый сигнал, мА

от 4 до 20

Частотно-импульсный выходной сигнал, Гц

от 0 до 5000

Цифровые выходные сигналы

По протоколам HART, Profibus PA, Foundation Fieldbus

Значения Qmax DN выбираются из ряда (см. Таблицу 4);

2) Зависит от материала футеровки - см. техническую документацию;

Минимальная электропроводность измеряемой среды, мкСм/см

20 (0,5 с использованием предусилителя)

Диапазон температур окружающей среды при эксплуатации, °С

от -20 до +60

Длина кабеля между первичным преобразователем расхода и измерительным преобразователем, м

не более 50 (до 200 м при наличии усилителя)

Параметры электрического питания:

-    напряжение в сети переменного тока, В:

-    частота в сети переменного тока, Гц

- напряжение от источника постоянного тока, В

220+^0 24+2;46 50-33, 60-44 24±7,2

Степень защиты обеспечиваемая оболочкой, в зависимости от модификации преобразователя (по ГОСТ 14254, МЭК 529)

1Р 65, 1Р 67, 1Р 68

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

15

Таблица 4 - Номинальные диаметры условного прохода, диапазоны измерений

Номинальный диаметр условного прохода DN

Мин. диапазон измерений, QminDN, м /ч (соответствует скорости потока 0,5 м/с)

Макс. диапазон измерений, Qmax DN, м /ч (соответствует скорости потока 10 м/с)

3

0,012

0,24

4

0,024

0,48

6

0,06

1,2

8

0,09

1,8

10

0,135

2,7

15

0,3

6

20

0,45

9

25

0,6

12

32

1,2

24

40

1,8

36

50

3

60

65

6

120

80

9

180

100

12

240

125

21

420

150

30

600

200

54

1080

250

90

1800

300

120

2400

350

165

3300

400

225

4500

450

300

6000

500

330

6600

600

480

9600

Номинальный диаметр условного прохода DN

Мин. диапазон измерений, QminDN, м /ч (соответствует скорости потока 0,5 м/с)

Макс. диапазон измерений, Qmax DN, м /ч (соответствует скорости потока 10 м/с)

700

660

13200

800

900

18000

900

1200

24000

1000

1350

27000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Расходомер

Согласно заказу

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

D184B140U05

1 экз.*

Комплект монтажных частей

Согласно заказу

-

* Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес.

Поверка

осуществляется по документу ГОСТ Р 8.675-2009 «Расходомеры электромагнитные. Методика поверки».

Основные средства поверки:

Рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 в диапазоне расхода, соответствующем диапазону расхода поверяемого расходомера.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости утвержденная.

Техническая документация фирмы ABB Automation Products GmbH
