Измерители коэффициента сцепления портативные ИКСп-РДТ, 71097-18

Измерители коэффициента сцепления портативные ИКСп-РДТ (далее по тексту -измерители) предназначены для измерений коэффициента сцепления дорожных покрытий, в соответствии с аттестованной методикой измерений при использовании в сфере государственного регулирования обеспечения единства измерений, при строительстве и ремонте автомобильных дорог, периодическом и текущем контроле состояния дорожных покрытий.
Карточка СИ
Номер в госреестре 71097-18
Наименование СИ Измерители коэффициента сцепления портативные
Обозначение типа СИ ИКСп-РДТ
Изготовитель Акционерное общество "Саратовский научно-производственный центр РДТ" (АО "СНПЦ РДТ"), г. Саратов
Год регистрации 2018
Срок свидетельства 11.05.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители коэффициента сцепления портативные ИКСп-РДТ (далее по тексту -измерители) предназначены для измерений коэффициента сцепления дорожных покрытий, в соответствии с аттестованной методикой измерений при использовании в сфере государственного регулирования обеспечения единства измерений, при строительстве и ремонте автомобильных дорог, периодическом и текущем контроле состояния дорожных покрытий.

Описание

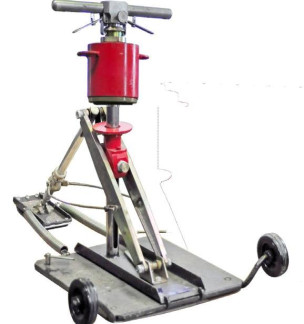

Измеритель представляет собой устройство, состоящее из штанги в сборе, основания в сборе и двух возвратных пружин. Внешний вид измерителя представлен на рисунке 1.

Принцип действия измерителя основан на определении величины горизонтального перемещения по увлажненному дорожному покрытию башмака-имитатора автомобильной шины, прижимаемого к покрытию под углом 45° с одинаковым усилием и скоростью в каждый цикл измерений. В качестве источника для прижима и перемещения башмака-имитатора используется кинетическая энергия груза определенной массы свободно падающего по вертикальной штанге с определенной высоты. Величина горизонтального перемещения прижимаемого к увлажненному покрытию башмака-имитатора зависит от коэффициента сцепления, в долях которого проградуирована отсчетная шкала прибора. Таким образом, измеритель имитирует процесс скольжения заблокированного автомобильного колеса по дорожному покрытию.

В целях предотвращения несанкционированного доступа к элементам регулировки измерителей предусмотрены места для пломбирования, которые указаны на рисунках 2, 3 и 4 стрелками. Пломбами закрываются регулировочная гайка натяжения амортизирующей пружины, места регулировки положения на отсчетной шкале кольца-указателя, а также место крепления пригруза на основании груза.

Рисунок 2 -Место пломбировки амортизирующей пружины

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений коэффициента сцепления

от 0,1 до 0,7

Цена деления отсчетной шкалы

0,01

Пределы допускаемой абсолютной погрешности измерений коэффициента сцепления

±0,05

Номинальное значение и допускаемое отклонение массы груза, г

5200±20

Номинальное значение и допускаемое отклонение высоты падения груза, мм

600±3

Таблица 2 - Основные технические характеристики

Значение

Наименование характеристики

в рабочем

в транспортном

состоянии

состоянии

Масса, кг, не более

14

25

Габаритные размеры, мм, не более:

- длина

700

1200

- ширина

500

420

- высота

1100

160

Условия эксплуатации:

- температура окружающей среды, °С

от + 1 до + 40

- относительная влажность, %, не более

98

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, устанавливаемую на кронштейне в нижней части штанги.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Штанга в сборе

СНПЦ 243.99.01.000

1

Основание в сборе

СНПЦ 243.99.02.000

1

Пружина возвратная

СНПЦ 243.00.00.022

2

Ключ

СНПЦ 243.10.00.000

1

Руководство по эксплуатации

РЭ РДТ 243-2017

1

Методика поверки

МП РДТ 243-2017

1

Футляр

-

1

Поверка

осуществляется по документу МП РДТ 243-2017 «Измерители коэффициента сцепления портативные ИКСп-РДТ. Методика поверки», утвержденному ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 29.01.2018 г.

Основные средства поверки:

-    весы электронные AD-20H с максимальной нагрузкой 20 кг, класс точности III по ГОСТ OIML R 76-1-2011, (рег. № 20533-06);

-    гири с номинальным значением массы 1 кг, класс точности М1 по ГОСТ OIML R 111-1-2009, (рег. № 58020-14);

-    штангенциркуль ШЦ-[-250-0,1, класс точности 2 по ГОСТ 166-89 (рег. № 52058-12);

-    линейка измерительная металлическая, 1000 мм, ГОСТ 427-75, (рег. № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 28.99.39-056-00858763-2017 Измерители коэффициента сцепления портативные ИКСп-РДТ. Технические условия

Зарегистрировано поверок 1749
Поверителей 34
