| Номер в госреестре | 71100-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | СМУ-1 "БНЗС", г.Уфа |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-2000 (далее - резервуар) предназначен для измерения объема мазута, а также для его приема и хранения.

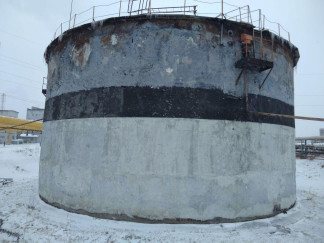

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра со стационарной крышей, имеющей уклон от центра к периферии.
Стенки резервуаров изготовлены из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз. Резервуар имеет пристроенное помещение, в котором расположен узел управления задвижками.
Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеется смотровой (световой) люк.
Пломбирование резервуара стального вертикального цилиндрического РВС-2000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % | ±0,20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - высота резервуара | 8870 |
| - диаметр резервуара по нижнему поясу | 17120 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический заводской №3 | РВС-2000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
рулетка измерительная металлическая 2 класса точности, Р30Н2К (регистрационный номер № 29631-05);
рулетка измерительная металлическая 2 класса точности, Р20У2Г (регистрационный номер № 29631-05);
линейка измерительная металлическая (регистрационный номер № 20048-05), предел измерений 500 мм, ПГ ±1 мм;
толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
нивелир оптический с компенсатором RGK N - 32 (регистрационный номер № 61529-15);
рейка нивелирная телескопическая VEGA TS3M (регистрационный номер № 51835-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-2000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерения объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
