| Номер в госреестре | 71101-18 |
| Наименование СИ | Системы измерений массы нефтепродуктов в резервуарах |
| Обозначение типа СИ | BJLM-80H |
| Изготовитель | "Beijing Junyou Xinye Technology Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений массы нефтепродуктов в резервуарах BJLM-80H предназначены для автоматического измерения массы нефтепродуктов в резервуарах.
Измерения массы нефтепродуктов, относящиеся к сфере государственного регулирования обеспечения единства измерений, с применением системы измерений массы нефтепродуктов в резервуарах BJLM-80H, проводятся по аттестованной методике измерений.
Принцип действия систем заключается в измерении уровня светлых нефтепродуктов, плотности, температуры, подтоварной воды и вычисления массы нефтепродуктов по градуировочным таблицам в вертикальных стальных резервуарах.
Система состоит из буйкового уровнемера с сервоприводом, многофункционального датчика, который служит буйком для уровнемера и программного обеспечения для вычисления массы нефтепродуктов. Многофункциональный датчик подвешивается на стальной трос, который в свою очередь наматывается на измерительный барабан. Система, оснащенная электронным датчиком веса, отслеживает плавучесть многофункционального датчика на поверхности жидкости.
Многофункциональный датчик измеряет температуру и плотность жидкости и передает полученные данные в систему по радиосвязи.
Система обрабатывает полученные значения уровня, плотности и температуры жидкости, определяет объем нефтепродукта по загруженной в систему градуировочной таблице и вычисляет значение массы нефтепродукта.
Система позволяет контролировать предельные уровни нефтепродуктов и подтоварной воды при осуществлении технологических операций при приеме, отпуске, хранении на нефтебазах и терминалах хранения.

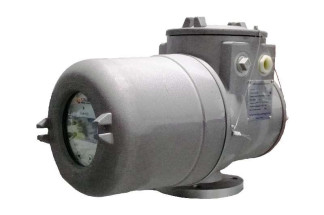

Общий вид систем и места пломбировки представлен на рисунке 1.
О
SERVO GAUGE BJLM-80H
Serial No: ' - i i 11-') 7 ” 1 Production date: 17.11.06 Supply power: 220V,50/60Hz,5VA max Max.range: 23 m Explosion-proof: 1 Ex d I LB T6 Gb X j Ambient temperature:-40"C—SO'C - >
Max.workingpressui^l C'. Mpa
Beijing Junyou Xinye Technology Co.; Ltd^ q Made in China
Рисунок 2 - Общий вид маркировочной таблички систем измерений массы нефтепродуктов
в резервуарах BJLM-80H
В системах измерений массы нефтепродуктов в резервуарах BJLM-80H применяются три программных модуля:
Встроенный программный модуль BJLM-80H осуществляет:
- управление работой системы;
- прием данных с датчика измерений плотности, температуры, уровня нефтепродукта;
- приведение плотности и объема к температуре, расчет массы продукта.
Внешний программный модуль TankStar осуществляет:
- передачу команд на внутренний программный модуль;
- отображение значений плотности, уровня нефтепродукта/подтоварной воды, температуры, объема, массы.
Сервисный программный модуль Servo liquid level gauge BJLM-80H осуществляет:
- передачу команд на внутренний программный модуль;
- передачу значений коэффициентов и загрузку градуировочных таблиц на внутренний программный модуль.
Идентификационные данные программного обеспечения систем приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | ||
| Идентиф икационное наименование ПО | BJLM-80H | TankStar | Servo liquid level gauge BJLM-80H type debug software ModBus V5 2 En |
| Номер версии | 5.8 | 3.1 | 5.2 |
| Цифровой идентификатор ПО | * | B12A74E71CA34F1E8 278DDAAF8AB4A9E (MD5) | 98F3FE8BDB67E8FD 934A97E3D8AA2EDB (MD5) |
| *Примечание: данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики систем
| Наименование характеристики | Значение характеристики |
| Измеряемая среда | жидкость |
| Диапазон измерений уровня, м | от 0 до 23 |
| Диапазон измерения плотности нефтепродуктов, кг/м3 | от 650 до 1100 |
| Диапазон измерения температуры нефтепродуктов, °С | от -40 до +50 |
| Пределы основной допускаемой абсолютной погрешности измерений уровня жидкости, мм | ±(0,75+0,3(L-1))* |
| Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм | ±2,00 |
| Пределы допускаемой абсолютной погрешности измерения температуры жидкости, °С | ±0,2 |
| Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 | ±0,3** |
| Разрешающая способность канала измерения уровня, мм | 0,1 |
| Разрешающая способность канала измерения плотности жидкости, кг/м3 | 0,1 |
| Разрешающая способность канала измерения температуры жидкости, °С | 0,1 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов косвенным методом статических измерений, %*** - 200 т и более - до 200 т | ±0,50 ±0,65 |
| * L - число полных и неполных метров измеренного уровня ** - при поверке канала измерений плотности с применением эталона единицы плотности 1 разряда по ГОСТ 8.024-2002 пределы допускаемой абсолютной погрешности измерений плотности составляют ±0,3 кг/м3. При поверке канала измерений плотности на месте эксплуатации пределы допускаемой абсолютной погрешности измерений плотности составляют ±0,9 кг/м3. *** - при уровне продукта, измеряемого при хранении для расчета массы, не менее 378 мм. При дозе приема/отпуска продукта, при проведении учетных операций, не менее 46% от объема резервуара. | |
Основные технические характеристики систем приведены в таблице 3.
Таблица 3 - Технические характеристики систем
| Наименование характеристики | Значение характеристики |
| Температура окружающей среды, °С | от -40 до +50 |
| Относительная влажность воздуха, % | от 0 до 90 |
| Напряжение питания, В | 220V/AC,110V/AC,24—48V/DC |
| Потребляемая мощность, Вт | 5 |
| Масса, кг, не более | 17.5 |
| Г абаритные размеры, не более, мм ШхВхД | 226x316x423 |
| Срок службы, лет, не менее | 10 |
наносится на маркировочную табличку, закрепленную на корпусе систем измерений массы нефтепродуктов в резервуарах BJLM-80H, методом лазерной гравировки, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность систем приведена в таблице 4.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система измерения массы нефтепродуктов в резервуарах | BJLM-80H | 1 шт. |
| Контроллер | BJCOM-IV | 1 шт. |
| Калибровочная камера | CJ-80 | 1 шт. |
| Паспорт на систему измерения массы нефтепродуктов в резервуаре | ПС BJLM-80H | 1 экз. |
| Руководство по эксплуатации | РЭ BJLM-80H | 1 экз. |
| Методика поверки | МП 0684-7-2017 | 1 экз. |
| Пульт для снятия показаний | PCDT-01 | по требованию |
осуществляется по документу МП 0684-7-2017 «ГСИ. Системы измерений массы нефтепродуктов в резервуарах BJLM-80H. Методика поверки», утвержденному ФГУП «ВНИИР» 02.11.2017 г. Основные средства поверки:
- рабочий эталон единицы уровня жидкости 1 разряда по ГОСТ 8.477-82 в диапазоне значений от 0 до 23 м;
- рулетка измерительная металлическая 2 класса точности Р30У2К с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рабочий эталон единицы температуры 3 разряда по ГОСТ 8.558-2009 в диапазоне значений от минус 40 до плюс 50 °С;
- рабочий эталон единицы плотности 1 разряда по ГОСТ 8.024-2002 в диапазоне значений от 650 до 1100 кг/м3;
- плотномер ПЛОТ-3Б-1Р (ПЛОТ-3Б-1П) с пределами допускаемой абсолютной погрешности измерений плотности ±0,3 кг/м3 (регистрационный номер 20270-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке системы или в паспорт системы.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам измерений массы нефтепродуктов в резервуарах BJLM-80H
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;
Приказ Минэнерго от 15 марта 2016 г. №179 Об утверждении перечня изменений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений.
