| Номер в госреестре | 71104-18 |
| Наименование СИ | Кондуктометры портативные |
| Обозначение типа СИ | КП-150МИ |
| Изготовитель | Общество с ограниченной ответственностью "Измерительная Техника" (ООО "Измерительная Техника"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кондуктометры портативные КП-150МИ (далее - кондуктометры) предназначены для измерения удельной электропроводности (УЭП) и температуры водных растворов. Кондуктометры могут применяться для определения массовой концентрации солей в водных растворах в пересчете на NaCl (условного солесодержания - УСС) и расчета удельной электропроводности, приведенной к 25 °С (УЭП25).
Принцип действия кондуктометров основан на преобразовании тока, протекающего между электродами в электрохимической ячейке датчика под воздействием приложенного переменного напряжения, в значение удельной электропроводности, а также на преобразовании сопротивления встроенного в датчик термоэлемента в значение температуры.
Кондуктометр состоит из первичного измерительного преобразователя (далее - датчик) и вторичного измерительного преобразователя (далее - преобразователь).
В комплекте с преобразователем можно использовать следующие датчики электропроводности:
ДЭ-01 - двухэлектродный контактный кондуктометрический датчик для измерений удельной электропроводности обессоленных вод;
ДЭ-02 - двухэлектродный контактный кондуктометрический датчик для измерений удельной электропроводности технологических растворов и природных вод.
Кондуктометры выпускаются в следующих исполнениях:
КП-150МИ - кондуктометр, укомплектованный датчиками электропроводности ДЭ-01 и ДЭ-02, предназначенный для измерений удельной электропроводности обессоленных, природных вод и технологических растворов.
КП-150.1МИ - кондуктометр, укомплектованный датчиком электропроводности ДЭ-01, предназначенный для измерений удельной электропроводности обессоленных вод.
КП-150.2МИ - кондуктометр, укомплектованный датчиком электропроводности ДЭ-02, предназначенный для измерений удельной электропроводности природных вод и технологических растворов.
Кондуктометры могут производить измерения в протоке с применением входящей в комплект поставки проточной ячейки.
Результаты измерений кондуктометров выводятся в цифровой форме на встроенный дисплей. Эти значения могут быть переданы на персональный компьютер по интерфейсу связи по стыку С2 в соответствии с ГОСТ 18145-81.

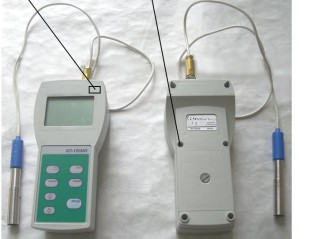

Общий вид кондуктометра и схема пломбировки от несанкционированного доступа представлены на рисунке 1
Знак поверки
Рисунок 1 - Общий вид кондуктометра, схема пломбирования от несанкционированного доступа и нанесения знака поверки
Программное обеспечение (ПО) кондуктометра КП-150МИ состоит из встроенной в микропроцессорный модуль метрологически значимой части ПО. Метрологические характеристики кондуктометра оценены с учетом влияния на них встроенного ПО.
ПО служит для обработки сигналов, поступающих с датчика, пересчета их в измеряемые величины и для вывода результатов на дисплей преобразователя.
Обновление ПО в процессе эксплутации кондуктометра не предусмотрено. ПО кондуктометра является фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе,
Конструкция кондуктометров исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | У1.ХХ, где ХХ - метрологически незначимая часть |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений: - УЭП, мкСм/см с датчиком ДЭ-01 с датчиком ДЭ-02 - температура анализируемой среды (At), °С | от 0,1 до 1000 от 10 до 20000 от +5 до +50 |
| Пределы допускаемых значений основной абсолютной погрешности при измерении УЭП при нормальных условиях применения (Ауэп): - с датчиком ДЭ-01 - с датчиком ДЭ-02 | ±(0,003+0,015c) ±(0,03+0,015Х), где c - измеренное значение УЭП, мкСм/см |
| Пределы допускаемого значения основной абсолютной погрешности при измерении температуры, °С | ±1,0 |
| Пределы дополнительной погрешности: - при измерении УЭП, мкСм/см, обусловленная изменением: -температуры анализируемой среды от +5 до +50 оС на каждые 15 оС от температуры нормальных условий применения -температуры окружающего воздуха от -10 до +55 оС на каждые 10 оС от температуры нормальных условий применения - расхода анализируемой среды через проточную ячейку от 2 до 12 л/ч - при измерении температуры анализируемой среды, обусловленная изменением температуры окружающего воздуха от -10 до +55 оС на каждые 10 оС от температуры нормальных условий применения, С | ±1,5-Ауэп ±0,5 -Ауэп ±0,25 -Ауэп ±0,5-At |
| Пределы допускаемого значения относительной погрешности пересчета УЭП в УСС, % | ±1,0 |
| Пределы допускаемого значения относительной погрешности пересчета УЭП в удельную электропроводность, приведенную к 25 °С (УЭП25), % | ±0,5 |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы, ч, не менее | 8 |
| Нестабильность показаний за 8 ч непрерывной работы | в пределах допускаемой основной погрешности измерений |
| Время установления показаний кондуктометров при скачкообразном изменении УЭП, с, не более | 30 |
| Время установления показаний кондуктометров при скачкообразном изменении температуры, с, не более | 180 |
| Наименование характеристики | Значение |
| Цена единицы младшего разряда (дискретности) для интерва | |
| лов показаний: | |
| - УЭП (УЭП25): | |
| от 0,100 до 9,999 мкСм/см | 0,001 |
| от 10,00 до 99,99 мкСм/см | 0,01 |
| от 100,0 до 999,9 мкСм/см | 0,1 |
| от 1000 до 9999 мкСм/см | 1 |
| от 10,00 до 19,99 мСм/см | 0,01 |
| - УСС (в пересчете на NaCl): | |
| от 20,0 до 999,9 мкг/дм3 | 0,1 |
| от 1000 до 9999 мкг/дм3 | 1 |
| от 10,00 до 99,99 мг/дм3 | 0,01 |
| от 100,0 до 999,9 мг/дм3 | 0,1 |
| от 1000 до 9999 мг/дм3 | 1 |
| от 10,00 до 12,00 г/дм3 | 0,01 |
| - температуры анализируемой среды от +5 до +50 °С | 0,1 |
| Нормальные условия применения: - температура окружающего воздуха, °С - температура анализируемой среды, °С | от +15 до +25 от +17 до +23 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Питание: | |
| - напряжение питания, В | |
| от автономного источника, состоящего из четырех элементов | |
| напряжением | от 1,25 до 1,7 |
| допускается питание от внешнего источника постоянного | |
| напряжения | от 5 до 14 |
| - ток, мА | 10 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - преобразователь | 210x100x60 |
| - датчик ДЭ-01 (ДЭ-02) (без кабеля) 1) | 130x18x18 |
| - проточная ячейка (без датчика) | 130x50x40 |
| Масса, кг, не более: | |
| - преобразователь | 0,3 |
| - датчик ДЭ-01 (ДЭ-02) (без кабеля) | 0,1 |
| - проточная ячейка (без датчика) | 0,1 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +55 |
| - относительная влажность окружающего воздуха | |
| при температуре +30 °С, %, не более | 90 |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| 1) Длина кабеля не более 850 мм | |
наносится на титульные листы руководства по эксплуатации и формуляра, а также на корпус преобразователя типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Преобразователь КП-150МИ | ГРБА.414331.001 | 1 |
| Датчик ДЭ-01 1) | ГРБА.414321.002 | - |
| Датчик ДЭ-02 1) | ГРБА.414321.002-01 | - |
| Ячейка проточная | ГРБА.301112.004 | 1 |
| Блок питания 2) | - | - |
| Методика поверки | ГРБА.414311.001МП | 1 |
| Формуляр | ГРБА.414311.002ФО | 1 |
| Руководство по эксплуатации | ГРБА.414311.002РЭ | 1 |
| 1) Поставляется в зависимости от исполнения кондуктометра в соответствии с заказом; 2) Поставляется по требованию заказчика | ||
осуществляется по документу ГРБА.414311.001МП «Кондуктометры портативные КП-150МИ. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 25 сентября 2017 г. Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.457-2015 - кондуктометр лабораторный автоматизированный с двумя проточно-погружными первичными преобразователями КЛ-4 ИМПУЛЬС, рег. № 12048-04;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр цифровой малогабаритный ТЦМ-9410/М2, рег. № 32156-06;
- мера-имитатор Р40116, рег. № 10982-09;
- магазины сопротивлений Р4831, рег. № 6332-77;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых кондуктометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус преобразователя.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
ТУ 26.51.53-060-89650280-2017 Кондуктометры портативные КП-150МИ. Технические условия.
