| Номер в госреестре | 71105-18 |
| Наименование СИ | Измерители электропроводности металлов вихретоковые |
| Обозначение типа СИ | SIGMASCOPE SMP10 |
| Изготовитель | "Helmut Fischer GmbH + Co. KG", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители электропроводности металлов вихретоковые SIGMASCOPE SMP10 (далее -измерители) предназначены для измерений удельной электрической проводимости цветных металлов.
Принцип действия измерителей основан на методе вихревых токов, при котором измеряются потери, вносимые вихревыми токами в металле, связанные с его электропроводностью.
Конструктивно измерители размещаются в герметичном ударопрочном пластиковом корпусе. Корпус измерителей включает в себя жидкокристаллический дисплей, панель управления, батарейный отсек и разъёмы для подключения датчика электропроводности, принтера или персонального компьютера (интерфейс RS232).
Датчик электропроводности диаметром 14 мм аксиальный, одноконечный с фиксированным измерительным элементом.
Электропитание измерителей осуществляется от встроенного никель-кадмиевого аккумулятора или от сети переменного тока через адаптер.

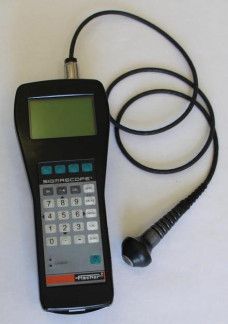

Общий вид измерителей, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
пломбирования
Идентификационные данные программного обеспечения (ПО) измерителей приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SIGMASCOPE SMP10 |
| Номер версии (идентификационный номер) ПО | 2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений удельной электрической проводимости, МСм/м | от 14,0 до 38,0 |
| Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Частота испытательного сигнала, кГц | 60, 120, 240, 480 |
| Напряжение питания: - от NiCad аккумулятора, В - через адаптер от сети питания, В при частоте, Гц | 4,8 от 100 до 240 от 47 до 63 |
| Потребляемая электрическая мощность, Вт, не более | 100 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 52 95 230 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от +15 до +25 80 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 5 |
наносится фотохимическим или механическим способом на лицевую панель измерителей и типографским способом на титульный лист руководства.
Таблица 4 - Комплектность измерителя
| Наименование | Обозначение | Количество |
| Измеритель | SIGMASCOPE SMP10 | 1 |
| Датчик электропроводности | ES40 | 1 |
| Паспорт | SIGMASCOPE SMP10/ SIGMASCOPE SMP10HF | 1 |
| Методика поверки | МП 152-221-2017 | 1 |
осуществляется по документу МП 152-221-2017 «ГСИ. Измерители электропроводности металлов вихретоковые SIGMASCOPE SMP10. Методика поверки», утвержденному ФГУП «УНИИМ» 30.11.2017 г.
Основные средства поверки:
ГСО 1395-90П^1412-90П. Аттестованные значения в диапазоне (14,0-38,0) МСм/м. Относительная погрешность ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 27333-87 Контроль неразрушающий. Измерение удельной электрической проводимости цветных металлов вихретоковым методом
Техническая документация фирмы «Helmut Fischer GmbH+Cj .KG», Г ермания
