| Номер в госреестре | 71106-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJC 6-G |
| Изготовитель | "ABB s.r.o.", Чехия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TJC 6-G (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствами измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы напряжения TJC 6-G индуктивные, заземляемые, однофазные с литой изоляцией имеют две вторичные измерительные обмотки. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Выводы первичных обмоток трансформаторов напряжения TJC 6-G расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются прозрачной пластмассой пломбируемой крышкой.
Основание трансформаторов снабжено металлической опорной плиткой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плитке изготовлены 4 отверстия.

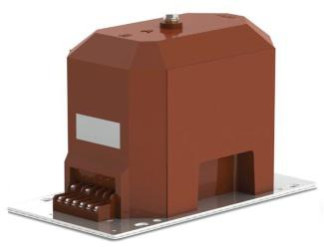

Общий вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжение первичной обмотки, кВ | 15,75/^3 |
| Значения номинальных напряжений вторичных обмоток, В - 1а-1п | 100/V3 |
| - 2а-2п | 100/V3 |
| Класс точности вторичных обмоток - 1а-1п | 0,2 |
| - 2а-2п | 0,5 |
| Значения номинальных мощностей вторичных обмоток, В-А - 1а-1п | 10 |
| - 2а-2п | 30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 375 |
| - ширина | 280 |
| - длина | 200 |
| Масса, кг, не более | 38 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от - 25 до + 50 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ не менее, ч, не менее | 220000 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (зав. №№ 1VLT5209011924, 1VLT5209011925, 1VLT5209011926, 1VLT5210015614, 1VLT5210015615, 1VLT5210015616, 1VLT5211013622, 1VLT5211013623, 1VLT5211013624) | TJC 6-G | 9 шт. |
| Паспорт | 9 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Эталон 2-го разряда по ГОСТ Р 8.746-2011;
- Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
- Магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения TJC 6-G
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
