| Номер в госреестре | 71107-18 |
| Наименование СИ | Каналы измерительные аналоговые поста контроля напряжения электрической сети |
| Обозначение типа СИ | Крона-515 |
| Изготовитель | ООО НПК "КРОНА", г.Пенза |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные аналоговые поста контроля напряжения электрической сети «Крона-515» (далее - каналы ПКН) предназначены для измерений напряжения и силы электрического тока в цепях постоянного и переменного тока промышленной частоты.
Каналы ПКН являются составной частью постов контроля напряжения электрической сети «Крона-515» и эксплуатироваться без них не могут. Каналы ПКН предназначены для многоканальных измерений напряжений и силы токов в цепях постоянного и переменного тока. Конструкция каналов ПКН выполнена в виде металлического шкафа для настенного монтажа и выносных адаптеров напряжения и адаптеров тока бесконтактных. Принцип действия каналов ПКН основан на аналого-цифровом преобразовании электрических сигналов, поступающих с датчиков тока и напряжения (адаптеров аналоговых сигналов) в показания цифрового жидкокристаллического индикатора на передней панели.
В состав каналов ПКН входят:
- блок преобразования напряжений (БПН);
- адаптеры аналоговых сигналов соответствующих типов и диапазонов;
- модуль центрального процессора (МЦП);
- терминал ввода - вывода данных (ТВВ);
- источник бесперебойного питания (ИБП).
К БПН подключаются, в зависимости от варианта исполнения, 6; 12; 18; 24 адаптеров аналоговых сигналов. Варианты исполнения представлены в таблице 1.
Таблица 1 - Варианты исполнения
| Обозначение исполнения каналов ПКН | Общее количество измерительных каналов (напряжения и тока), шт. | Обозначение групп каналов (каждая группа по 6 каналов) | |
| Крона-515 | НПКР 2.758.001 | 6 | С1 |
| Крона-515.01 | НПКР 2.758.001 - 01 | 12 | С1, С2 |
| Крона-515.02 | НПКР 2.758.001- 02 | 18 | С1, С2, С3 |
| Крона-515.03 | НПКР 2.758.001 - 03 | 24 | С1, С2, С3, С 4 |
Набор входных адаптеров обеспечивает подключение измерительных каналов к контрольным точкам электрической сети, удалённым от каналов ПКН на расстояние не более 10 м, гальваническую развязку входных цепей от выходных и цепей питания, преобразование параметров входных сигналов в БПН в напряжение или ток и их нормирование.
Подключение адаптеров напряжения (АН) к контрольным точкам сети осуществляется контактным способом.
Подключение адаптеров тока бесконтактных (АТБ) к контрольным точкам сети осуществляется бесконтактным способом с помощью «клещей», обхватом проводника диаметром до 14 или 35 мм, в зависимости от диапазона измерений тока.
МЦП обеспечивает общее управление процессом измерений сигналов в цепях постоянного и переменного тока, обработку, сохранение, сравнение измеренного параметра с границами зоны допуска, передачу результатов измерений на индикацию в ТВВ, а также прием информации с клавиатуры ТВВ в автономном режиме работы.
При работе в составе системы МЦП обеспечивает обмен информацией по сети Ethernet с сервером системы.
ТВВ обеспечивает связь БПН с оператором (задание режима работы, индикацию контролируемых параметров и т.д.).
ИБП обеспечивает нормальное функционирование каналов и сохранение информации при исчезновении электропитания длительностью до 30 минут.
В ПКН пломбируются:
- блок преобразования напряжений;
- адаптеры напряжения;
- адаптеры тока бесконтактные.

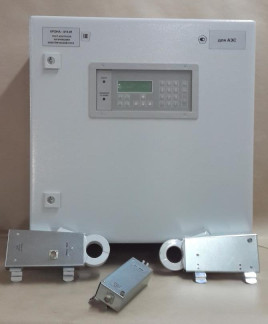

Фотографии общего вида изделия «Крона-515», в которое входят каналы ПКН, представлены на рисунках 1 и 2.
Место пломбирования адаптеров тока и напряжения
Программное обеспечение (ПО) имеет два уровня. Первый уровень (низкий) - встроенное ПО модуля аналого-цифрового преобразователя БПН. Второй уровень (высокий) - интерфейс пользователя.
Идентификационные данные встроенного метрологически значимого ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | Крона-515 |
| Номер версии (идентификационный номер) ПО | 2.21 |
| Цифровой идентификатор ПО | ACC45907 |
| Алгоритм вычисления контрольной суммы | CRC32 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
представлены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения, В: - постоянного тока - действующего значения переменного тока | от -600 до +600 от 0 до 425 |
| Диапазон измерений силы электрического тока, А: - постоянного тока - действующего значения переменного тока | от -25 до +25; от -50 до +50; от -100 до +100; от -250 до +250; от-500 до +500; от-1000 до +1000 от 0 до 17; от 0 до 70; от 0 до 350; от 0 до 700 |
| Пределы допускаемой погрешности измерений напряжения, % | * ** ±1 или ±2 |
| Пределы допускаемой погрешности измерений силы электрического тока, % | ±5 |
| Частота измеряемого тока и напряжения, Гц | от 47 до 53 |
| Потребляемая мощность, В А, не более | 150 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более - для шкафа -для АН - для АТБ | 500x600x228 160x70x59 220x109x60 |
| Масса, кг, не более: - для шкафа - для одного АН - для одного АТБ | 30 0,3 0,7 |
| Условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа - напряжение питания переменного тока, В - частота напряжения питания, Гц | от +10 до +35 от 30 до 80 от 84 до 106,7 от 176 до 242 от 49 до 51 |
| Примечания. * - для исполнений с числом каналов 6 или 12. ** - для исполнений с числом каналов 18 или 24. Нормирующим значением является верхнее значение диапазона измерений. | |
наносится фотохимическим или печатным способом на двери шкафа и в верхнем правом углу на титульный лист руководства по эксплуатации печатным способом.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Кол-во, шт. |
| 1Пост контроля напряжения электрической сети «Крона-515» | НПКР 2.758.001 | 1 |
| ’ Адаптер тока бесконтактный (АТБ-ххх А) | НПКР 2.727.009 | 6/12/18/24 |
| 2Адаптер напряжения (АН-600 В) | НПКР 2.727.020 | 6/12/18/24 |
| 1Жгут аналоговых сигналов | НПКР 6.644.049 | 6/12/18/24 |
| Жгут переходной для модуля К192 | НПКР 6.644.052 | 1 |
| Жгут переходной для модуля К193 | НПКР 6.644.154 | 1 |
| Катушка | НПКР 5.769.002 | 1 |
| Розетка кабельная | ШР20П4НШ8 | 1 |
| Руководство по эксплуатации | НПКР 2.758.001 РЭ | 1 |
| Руководство оператора | НПКР 00184-01 34 | 1 |
| Программное обеспечение «Крона-515». Загрузочный модуль (СБ) | НПКР 00184-01 12 | 1 |
| Методика поверки | НПКР 2.758.001 МП | 1 |
| Примечания. 1. Исполнение по количеству каналов определяется Заказчиком. 2. Количество АН, АТБ определяется Заказчиком. 3. Диапазон тока АТБ-(ххх) выбирается Заказчиком. | ||
осуществляется по документу НПКР 2.758.001 МП «Каналы измерительные аналоговые поста контроля напряжения электрической сети «Крона-515». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 08.12.2017 г.
Основные средства поверки:
- амперметр Д553 (регистрационный номер 1622-62 в Федеральном информационном фонде);
- вольтамперметр многопредельный переносной М1108 (регистрационный номер 1523-61 в Федеральном информационном фонде);
- устройство для питания измерительных цепей постоянного и переменного токов УИ300.1 (регистрационный номер 35739-08 в Федеральном информационном фонде);
- калибратор универсальный Fluke 5520A (регистрационный номер 23346-02 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического тока в диапазоне 1 • 10-16.. .30 А.
ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-15 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот 110 ...210" Гц.
ГОСТ Р 8.767-11 ГСИ. Государственная поверочная схема для средств измерений переменного электрического тока Г10-8.. .100 А в диапазоне частот 110-1.1 106 Гц.
ЧТУ 28.99-515-27756312-2017 Каналы измерительные аналоговые поста контроля напряжения электрической сети «Крона-515». Частные технические условия.
