| Номер в госреестре | 71112-18 |
| Наименование СИ | Система автоматизированная измерительная |
| Обозначение типа СИ | ТЕСТ-2101-М |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная измерительная ТЕСТ-2101-М (далее - система) предназначена для измерений напряжения постоянного тока и сопротивления постоянному току, а также для регистрации и отображения результатов измерений и расчетов.
Конструктивно система представляет собой 19-дюймовую стойку СКИ22 с прикрепленными к ней коммутационными панелями КП-УТК и КП-УВКУ-2101-М, предназначенными для подсоединения к измерительным каналам системы проверяемого технического объекта (объекта контроля). В стойку СКИ22 установлены блоки коммутации и измерений БКИ46 и БКИ47. Блок коммутации и измерений БКИ46 образован базовым блоком (крейтом) стандарта VXI с установленными в нем модулем мультиметра цифрового ЦММ1, модулями мультиплексных релейных коммутаторов MUX, модулями АЭД и VXI-VXB. Блок коммутации и измерений БКИ47 образован базовым блоком (крейтом) стандарта VXI с установленными в нем модулями VXI-VXB и носителями мезонинов НМУ, в которых размещены мезонины МФСК-24. Коммутация между блоками коммутации и измерений БКИ46 и БКИ47 осуществляется при помощи интерфейса Ethernet.
Дополнительно система имеет каналы формирования дискретных команд управления и анализа состояния сигнальных датчиков.
Функционально система разделена на устройство телеметрического контроля (УТК) и устройство технологического телеметрического контроля (УТТК), выполнена по модульному принципу и включает в себя измерительные каналы (ИК) электрических величин:
- ИК напряжения постоянного тока;
- ИК сопротивления постоянному току.
ИК напряжения постоянного тока
ИК напряжения постоянного тока реализованы мультиметром цифровым ЦММ1 и двумя модулями мультиплексных релейных коммутаторов MUX, обеспечивающих последовательный опрос аналоговых датчиков, выходного напряжения постоянного тока имитатора системы электропитания (ИСЭП) и напряжения постоянного тока на токовом шунте ИСЭП.
Принцип действия ИК основан на усилении (ослаблении) и аналого-цифровом преобразовании входного напряжения постоянного тока в двоичный цифровой код, доступный для обработки программой пользователя.
ИК сопротивления постоянному току
ИК сопротивления постоянному току реализованы мультиметром цифровым ЦММ1 и двумя модулями мультиплексных релейных коммутаторов MUX, обеспечивающих последовательный опрос датчиков температуры.
Принцип действия ИК основан на аналогово-цифровом преобразовании напряжения постоянного тока, образующемся на нагрузке при прохождении тока с известным значением, и вычислении значения сопротивления постоянному току по известной зависимости.

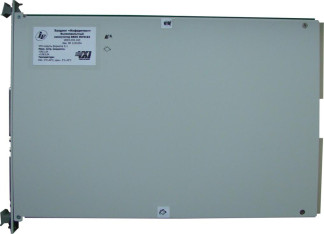

Общий вид системы автоматизированной измерительной ТЕСТ-2101-М представлен на рисунке 1. Схема пломбировки функциональных модулей от несанкционированного доступа представлена на рисунке 2. Пломбировка функциональных модулей системы предусмотрена на винтах крепления боковых экранирующих панелей в виде разрывной наклейки.
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
-считывание из модулей измерительной информации;
-передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: undmmc 1.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | undmmc1.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 6c82dbe8 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| ИК напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока аналоговых датчиков, В | от 0 до 6,3 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока аналоговых датчиков, мВ: - при выходном сопротивлении источника измеряемого напряжения менее 1 кОм - при выходном сопротивлении источника измеряемого напряжения от 1 до 10 кОм | ±25 ±[25+10(R-1)] |
| где R - безразмерный коэффициент, численно равный выходному сопротивлению источника измеряемого напряжения, выраженному в кОм | |
| Количество ИК: - в УТК - в УТТК | 60 10 |
| Диапазон измерений выходного напряжения постоянного тока ИСЭП, В | от 1 до 50 |
| Пределы допускаемой абсолютной погрешности измерений выходного напряжения постоянного тока ИСЭП, В | ±0,1 |
| Количество ИК в УТТК | 3 |
| Диапазон измерений напряжения постоянного тока на токовом шунте ИСЭП, В | от 0 до 0,075 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока на токовом шунте ИСЭП, В | ±0,001 |
| Количество ИК в УТТК | 3 |
| ИК сопротивления постоянному току | |
| Диапазон измерений сопротивления постоянному току, Ом | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом | ±0,5 |
| Количество ИК: - в УТК - в УТТК | 36 24 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Электрическая прочность изоляции цепей сетевого питания, В, не менее | 1500 |
| Электрическое сопротивление защитного заземления, Ом, не более | 0,1 |
| Сопротивление изоляции цепей сетевого питания, МОм, не менее | 20 |
| Потребляемая мощность, В-А, не более | 2000 |
| Г абаритные размеры стойки СКИ22 (длина х ширина х высота), мм, не более | 900x600x1500 |
| Масса стойки СКИ22, кг, не более: | 250 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 86,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Система автоматизированная измерительная ТЕСТ-2101-М | - | 1 |
| Комплект принадлежностей | - | 1 |
| Комплект ЗИП одиночный | - | 1 |
| Руководство по эксплуатации | UNC1.570.015-0^ | 1 |
| Формуляр | UNC1.570.015-01ФО | 1 |
осуществляется по документу ЦКС1.570.015-01РЭ «Система автоматизированная измерительная ТЕСТ-2101-М. Руководство по эксплуатации», раздел 13 «Поверка», утвержденному ООО «АСК-Экспресс» 27 февраля 2018 г.
Основные средства поверки:
- калибратор-вольтметр универсальный В1-28, регистрационный номер в Федеральном информационном фонде (рег. №) 10759-86;
- источник постоянного тока Б5-76 (рег. № 32678-12);
- магазин электрического сопротивления Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверочного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
UNC.570.015ТУ Система автоматизированная измерительная ТЕСТ-2101. Технические условия
