Государственный реестр средств измерений

Скобы рычажные СР, 71118-18

Скобы рычажные СР (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Карточка СИ
Номер в госреестре 71118-18
Наименование СИ Скобы рычажные
Обозначение типа СИ СР
Изготовитель "WOGEEL OU", Эстония
Год регистрации 2018
Срок свидетельства 21.05.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Скобы рычажные СР (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.

Описание

Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.

Скобы состоят из корпуса, подвижной и переставной пяток, теплоизоляционных накладок, арретира для отвода подвижной пятки, отчетного устройства, встроенного в корпус, стопорного винта и упора или без него.

Скобы выпускаются в следующих модификациях: СР-25, СР-50, СР-75, СР-100, СР-125, СР-150, которые отличаются друг от друга диапазоном измерений, ценой деления, пределами допускаемой абсолютной погрешности измерений, габаритными размерами и массой.

Скобы выпускаются под товарным знаком WOGEEL. Товарный знак наносится на циферблат и на крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом.

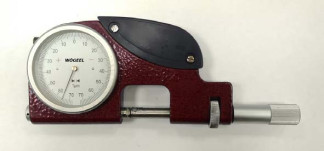

Общий вид средств измерений представлен на рисунках 1 -3.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Основные метрологические характеристики

Модификация

Диапазон

измерений,

мм

Отсчетное устройство

Измерительное

усилие,

Н

Колебание

измерительного

усилия,

Н, не более

Цена

деления,

мкм

Диапазон показаний, мкм, не менее

СР-25

от 0 до 25

1

от -70 до +70

от 4 до 8

1,5

СР-50

от 25 до 50

1

от -70 до +70

от 6 до 10

2,0

СР-75

от 50 до 75

1

от -70 до +70

от 6 до 10

2,0

СР-100

от 75 до 100

1

от -70 до +70

от 6 до 10

2,0

СР-125

от 100 до 125

2

от -140 до +140

от 6 до 10

2,0

СР-150

от 125 до 150

2

от -140 до +140

от 6 до 10

2,0

Таблица 2 - Пределы допускаемой абсолютной погрешности измерений скоб

Модификация

Пределы допускаемой абсолютной погрешности, мкм, в интервалах шкалы

Размах показаний, не более

±30 делений от нулевого штриха

св. ±30 делений от нулевого штриха

СР-25

±1,0

±2,0

1/3 цены деления

СР-50

±1,0

±2,0

1/3 цены деления

СР-75

±1,0

±2,0

1/3 цены деления

СР-100

±1,0

±2,0

1/3 цены деления

СР-125

±1,5

±2,0

1/3 цены деления

СР-150

±1,5

±2,0

1/3 цены деления

Таблица 3 - Допуски плоскостности и параллельности, параметр шероховатости плоских измерительных поверхностей___

Модификация

Допуск

плоскостности,

мкм

Допуск

параллельности,

мкм

Параметр шероховатости Ra, мкм

СР-25

0,6

1,2

0,04

СР-50

0,6

1,5

0,04

СР-75

0,6

2,0

0,04

СР-100

0,6

2,5

0,04

СР-125

0,6

3,0

0,04

СР-150

0,6

3,5

0,04

Таблица 4 - Основные технические характеристики

Модификация

Габаритные размеры (длинахширинахвысота), мм, не более

Масса, кг, не более

Средний срок службы, лет

СР-25

200x25x80

0,8

3

СР-50

225x25x93

1,2

3

СР-75

250x25x110

1,5

3

СР-100

275x25x132

2,0

3

СР-125

300x25x155

2,4

3

СР-150

325x30x180

3,4

3

Таблица 5 - Условия эксплуатации

Параметр

Значение

Температура окружающего воздуха, °С

от +17 до +23

Относительная влажность, %, не более

80

Знак утверждения типа

наносится на циферблат отсчетного устройства методом лазерной гравировки или краской, на наружную поверхность футляра скобы методом наклейки, на титульный лист паспорта типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Скоба рычажная СР

-

1 шт.

Футляр

-

1 шт.

Паспорт

-

1 экз.

Методика поверки

ОЦСМ 029196-2017 МП

1 экз. в один адрес

Поверка

осуществляется по документу ОЦСМ 029196-2017 МП «ГСИ. Скобы рычажные СР. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 12.12.2017 г.

Основные средства поверки: меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится:

-    в паспорт или свидетельство о поверке при первичной поверке;

-    на свидетельство о поверке при периодической поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы-изготовителя

Зарегистрировано поверок 710
Поверителей 45
Актуальность данных 06.12.2024
