| Номер в госреестре | 71119-18 |
| Наименование СИ | Микрометры рычажные |
| Обозначение типа СИ | МР |
| Изготовитель | "WOGEEL OU", Эстония |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры рычажные МР (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей относительным методом.
Принцип действия микрометров механический. Размер детали, находящийся между двумя измерительными поверхностями, определяется алгебраическим суммированием показаний по микрометрической паре и по стрелочному отсчетному устройству.
Микрометры состоят из корпуса (стальной скобы), микрометрического винта, отсчетного устройства, встроенного в корпус, двумя подвижными пятками, теплоизоляционной накладки, арретира, расположенного со стороны отсчетного устройства, и упора. Микрометры с верхним пределом измерений 50 мм и более снабжены установочными мерами.
Микрометры выпускаются в следующих модификациях: МР-25; МР-50; МР-75; МР-100, которые отличаются друг от друга диапазоном измерений, пределами допускаемой абсолютной погрешности измерений, габаритными размерами и массой.
Микрометры выпускаются под товарным знаком WOGEEL. Товарный знак наносится на циферблат и на крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом.

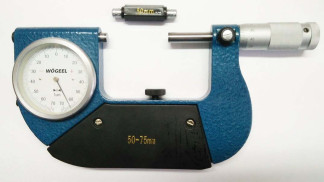

Общий вид средств измерений представлен на рисунке 1.
отсутствует.
Таблица 1 - Основные метрологические характеристики микрометров
| Модификация | Диапазон измерений, мм | Отсчетное устройство | Цена деления шкалы микрометрического винта, мкм | Измери тельное усилие, Н | Колебание измерительного усилия, Н, не более | |
| Цена деления, мкм | Диапазон показаний, мкм, не менее | |||||
| МР-25 | от 0 до 25 | 1 | от -70 до +70 | 10 | от 8 до 12 | 2 |
| МР-50 | от 25 до 50 | 1 | от -70 до +70 | 10 | от 8 до 12 | 2 |
| МР-75 | от 50 до 75 | 1 | от -70 до +70 | 10 | от 8 до 12 | 2 |
| МР-100 | от 75 до 100 | 1 | от -70 до +70 | 10 | от 8 до 12 | 2 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений микрометров
| Модификация | Пределы допускаемой абсолютной погрешности измерений по отсчетному устройству, мкм, в интервалах шкалы | Размах показаний, мкм, не более | Пределы допускаемой погрешности микрометра, мкм | |
| ±30 делений от нулевого штриха | св. ±30 делений от нулевого штриха | |||
| МР-25 | ±1,0 | ±2,0 | 0,6 | ±4,0 |
| МР-50 | ±1,0 | ±2,0 | 0,6 | ±4,0 |
| МР-75 | ±1,0 | ±2,0 | 0,6 | ±5,0 |
| МР-100 | ±1,0 | ±2,0 | 0,6 | ±5,0 |
Таблица 3 - Допуски плоскостности и параллельности, параметр шероховатости плоских измерительных поверхностей микрометров___
| Модификация | Допуск плоскостности, мкм | Допуск параллельности, мкм | Параметр шероховатости Ra, мкм |
| МР-25 | 0,6 | 0,9 | 0,04 |
| МР-50 | 0,6 | 0,9 | 0,04 |
| МР-75 | 0,6 | 1,2 | 0,04 |
| МР-100 | 0,6 | 1,2 | 0,04 |
Таблица 4 - Основные технические характеристики микрометров
| Модификация | Габаритные размеры (длинахширинахвысота), мм, не более | Масса, кг, не более | Средний срок службы, лет |
| МР-25 | 200x25x80 | 0,75 | 3 |
| МР-50 | 230x25x100 | 1,00 | 3 |
| МР-75 | 250x25x130 | 1,40 | 3 |
| МР-100 | 300x25x150 | 2,00 | 3 |
| Таблица 5 - Основные метрологические характеристики установочных мер мик | рометров | |||
| Модификация | Номинальный размер, мм | Допускаемое отклонение длины от номинального размера, мкм | Допуск плоскостности, мкм | Допуск параллельности, мкм |
| МР-50 | 25 | ±1,5 | 0,6 | 2,0 |
| МР-75 | 50 | ±2,0 | 0,6 | 2,0 |
| МР-100 | 75 | ±2,5 | 0,6 | 2,0 |
Таблица 6 - Условия эксплуатации
| Параметр | Значение |
| Температура окружающего воздуха, °С | от +16 до +24 |
| Относительная влажность, %, не более | 80 |
наносится на циферблат отсчетного устройства методом лазерной гравировки или краской, на наружную поверхность футляра микрометра методом наклейки, на титульный лист паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микрометр рычажный МР | - | 1 шт. |
| Установочная мера | - | 1 шт. для микрометров МР-50, МР-75, МР-100 |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | ОЦСМ 030196-2017 МП | 1 экз. в один адрес |
осуществляется по документу ОЦСМ 030196-2017 МП «ГСИ. Микрометры рычажные МР. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 12.12.2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- оптиметр электронный горизонтальный ИКГ-3э (рег. №52617-13): диапазон измерений линейных размеров от 0 до 500 мм ; пределы допускаемой абсолютной погрешности измерений ±0,3 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в паспорт или свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 296 |
| Поверителей | 26 |
| Актуальность данных | 21.11.2024 |
