Государственный реестр средств измерений

Секундомеры электронные с таймерным выходом СТЦ-2М, 71122-18

71122-18
Секундомеры электронные с таймерным выходом СТЦ-2М (далее - секундомеры) предназначены для измерений и воспроизведений интервалов времени.
Карточка СИ
Номер в госреестре 71122-18
Наименование СИ Секундомеры электронные с таймерным выходом
Обозначение типа СИ СТЦ-2М
Изготовитель ЗАО "Завод "Специальные технические системы", г.С.-Петербург
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Секундомеры электронные с таймерным выходом СТЦ-2М (далее - секундомеры) предназначены для измерений и воспроизведений интервалов времени.

Описание

Принцип действия секундомеров основан на делении опорной частоты и получения ряда частот, которые используются для формирования и измерения интервалов времени. Секундомеры оснащены основным и вспомогательным цифровыми 6-и разрядными индикаторами. На основном табло индицируется отсчет интервалов времени, показания часов, а на вспомогательном - значение уставок. Секундомеры обеспечивают два режима работы: секундомера и часов. Выбор режима работы осуществляется с помощью кнопочных переключателей. Секундомеры обеспечивают дистанционный и ручной пуск, останов и сброс. В режиме секундомера обеспечивается прямой и обратный счет с включением таймерного и звукового (светового) сигнала при достижении конечного значения.

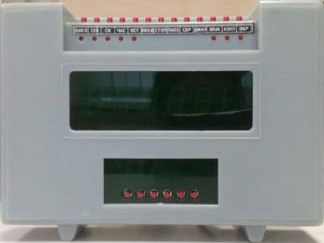

Общий вид секундомера представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Место нанесения    Место пломбирования

знака поверки    завода-изготовителя

Защита от внесения несанкционированных изменений в конструкцию секундомеров обеспечивается установкой пломбы завода-изготовителя.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений и воспроизведений интервалов времени:

-    при цене деления 0,01 с (режим секундомера), с

-    при цене деления 1 с (режим часов), с

от 0,01 до 9999,99 от 1 с до 23 ч 59 мин 59 с

Пределы допускаемой абсолютной погрешности измерений и воспроизведений интервалов времени при выпуске из производства в нормальных условиях (при температуре (20±5) °С), с

-    при цене деления 0,01 с

-    при цене деления 1 с

±(1510'6-Т*+0,01)

±(1510-6Т*+1)

Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени в рабочих условиях за год, с:

-    при цене деления 0,01 с

-    при цене деления 1 с

±(3510'6-Т*+0,01)

±(3510-6Т*+1)

* Т - измеренное значение интервала времени

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Параметры электрического питания:

- напряжение переменного тока, В

220:22

- частота переменного тока, Гц

50±1

Потребляемая мощность, В А, не более

8

Сила постоянного тока, коммутируемого на таймерном

300

выходе, мА, не более

Габаритные размеры, мм, не более

- высота

180

- ширина

80

- длина

242

Масса, кг, не более

1,2

Условия эксплуатации:

- температура окружающей среды, °С

от +1 до +40

- относительная влажность, %

80

- атмосферное давление, кПа

от 84 до 107

Средняя наработка на отказ, ч, не менее

5000

Знак утверждения типа

наносится на паспорт печатным способом.

Комплектность

Таблица 4 - Комплектность секундомеров

Наименование

Обозначение

Количество

Секундомер электронный с таймерным выходом СТЦ-2М

-

1 шт.

Вставка плавкая ПВ1-1-0,25 А

-

1 шт.

Наименование

Обозначение

Количество

Вилка РП15-15 ШК (ШВК, ШВКВ)

-

1 шт.

Паспорт

гИ2.815.052 ПС

1 экз.

Секундомеры электронные с таймерным выходом СТЦ-2М. Методика поверки

МП 288-17

1 экз.

Поверка

осуществляется по документу МП 288-17 Секундомеры электронные с таймерным выходом СТЦ-2М. Методика поверки, утвержденному ФБУ «Томский ЦСМ» 09.10.2017 г.

Основные средства поверки:

Рабочий эталон по ГОСТ 8.129-2013, диапазон измерений частот от 110-3 до 6,5 109 Гц, пределы допускаемой абсолютной погрешности измерений ±5 10-10, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 56478-14.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус секундомера (рисунок 2). Знак поверки также наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4282-006-35481912-2002 Секундомеры электронные с таймерным выходом СТЦ-2М. Технические условия
