Резервуары стальные вертикальные цилиндрические РВС-2000, 71128-18

Назначение

Резервуары стальные вертикальные цилиндрические РВС-2000 предназначены для измерения объёма нефти и нефтепродуктов.

Описание

Тип резервуаров - стальной вертикальный цилиндрический, номинальной вместимостью 2000 м3.

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей.

Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки.

Листы изготовлены из стали 09Г2С.

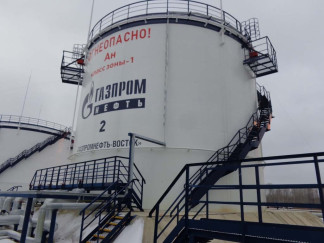

Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000 представлен на рисунке 1.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографическим способом. Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ, (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетка измерительная металлическая Р20Н2К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2.

-    толщиномер ультразвуковой УТ-93П (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10479-98), метрологические характеристики: диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

-    штангенциркуль ШЦ-Ш-400-0.02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

-    линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 96-70), метрологические характеристики: диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;

- нивелир с компенсатором DSZ3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29722-05), метрологические характеристики: диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и в градуировочной таблице резервуара рядом с подписью поверителя.

Сведения о методах измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
