Государственный реестр средств измерений

Влагомеры почвы высокой точности ML3 ThetaProbe, 71131-18

71131-18
Влагомеры почвы высокой точности ML3 ThetaProbe (далее - влагомеры) предназначены для измерений объемной доли воды в почве.
Карточка СИ
Номер в госреестре 71131-18
Наименование СИ Влагомеры почвы высокой точности
Обозначение типа СИ ML3 ThetaProbe
Изготовитель ООО "ГидроТЭК-Инжиниринг", г.Москва
Год регистрации 2018
Срок свидетельства 21.05.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Влагомеры почвы высокой точности ML3 ThetaProbe (далее - влагомеры) предназначены для измерений объемной доли воды в почве.

Описание

Принцип действия влагомеров основан на емкостном методе измерения относительной диэлектрической проницаемости почвы. В основу работы влагомера положено свойство конденсатора изменять свою ёмкость при изменении диэлектрической проницаемости, т.е. при изменении состава диэлектрика - смеси почвы с водой.

Конструктивно влагомеры состоят из датчика погружного типа, размещенного в защитном корпусе из полимерного материала, и контроллера SEBA Unilog Light производства «SEBA Hydrometrie GmbH & Co KG» (Германия), оснащенного жидкокристаллическим дисплеем для отображения результатов измерений. Влагомеры могут быть отградуированы для передачи информации о температуре почвы.

Основные функции контроллера SEBA Unilog Light: обработка сигнала с диэлькометрического датчика и последующий пересчет его в единицы объемной доли воды в почве, хранение градуировочной характеристики, отображение, архивирование и передача результатов измерений на периферийные устройства. Влагомеры сохраняют метрологические и технические характеристики при восстановлении до температуры эксплуатации после понижения температуры до минус 40 °С и повышения температуры до плюс 70 °С.

Влагомеры могут быть использованы при проведении поверки влагомеров и датчиков содержания воды в почве, эксплуатируемых в полевых условиях.

В памяти контроллера SEBA Unilog Light хранятся градуировочные таблицы для нескольких типов почв (с различным содержанием органических компонентов), в лабораторных условиях может быть построена индивидуальная градуировочная характеристика.

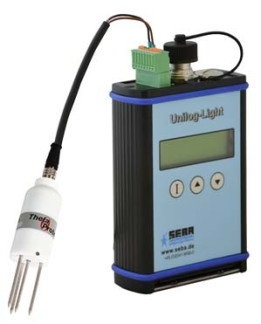

Общий вид влагомера представлен на рисунке 1.

Программное обеспечение

Влагомеры оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение заложено Контроллеры SEBA Unilog Light в процессе производства. Идентификационное наименование и номер версии ПО высвечивается на дисплее при включении. Идентификационные данные ПО приведены в таблице 1.

Метрологические характеристики влагомеров оценены с учетом влияния на них ПО. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SEBA Unilog

Номер версии (идентификационный номер) ПО, не ниже

7.20

Цифровой идентификатор (контрольная сумма)

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемной доли воды в почве, %

от 1 до 50

Пределы допускаемой абсолютной погрешности измерений объемной доли воды в почве, %

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время установления показаний, с, не более

1

Параметры электрического питания:

- напряжение постоянного тока, В

от 9 до 15

Потребляемая мощность, В А, не более

0,4

Габаритные размеры датчика, мм, не более

- длина

170

- диаметр

40

Габаритные размеры контроллера, мм, не более: - длина

150

- ширина

100

- высота

50

Масса, кг, не более

- датчика

0,3

- контроллера

0,5

Условия эксплуатации:

- температура окружающего воздуха, оС

от +5 до +30

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Влагомер почвы высокой точности в составе:

-    датчик

-    контроллер

ML3 ThetaProbe SEBA Unilog Light

1 шт. 1 шт.

Наименование

Обозначение

Количество

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

МП 214-241-2017

1 экз.

Поверка

осуществляется по документу МП 214-241-2017 «ГСИ. Влагомеры почвы высокой точности ML3 ThetaProbe. Методика поверки», утвержденному ФГУП «УНИИМ» «07» декабря 2017 г. Основные средства поверки:

-    установка воздушно-тепловой сушки, аттестованная в качестве рабочего эталона содержания влаги в твердых веществах и материалах 1-го разряда по ГОСТ 8.630 - 2013;

-    рабочие пробы почвы.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на свидетельство о поверке

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Влагомеры почвы высокой точности ML3 ThetaProbe. Технические условия. ТУ 26.51.53-001-47375990-2017.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 21.11.2024
