Системы зубоизмерительные GMS, GMSP, GMSL, 71133-18

Системы зубоизмерительные серий GMS, GMSP, GMSL (далее приборы) предназначены для измерений параметров эвольвентных зубчатых колес по ГОСТ 1643-81 (ИСО 1328-1).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	71133-18
Наименование СИ	Системы зубоизмерительные
Обозначение типа СИ	GMS, GMSP, GMSL
Изготовитель	"Gleason Metrology Systems Corporation", США
Год регистрации	2018
Срок свидетельства	21.05.2024
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Системы зубоизмерительные серий GMS, GMSP, GMSL представляют собой контактные измерительные приборы, принцип действия которых основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса (эвольвентной меры) с одновременным поворотом последнего в центрах в измерительном объеме прибора с помощью поворотного стола. При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба - параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения GAMA.

Системы зубоизмерительные серий GMS, GMSP, GMSL различаются компоновкой и типоразмерами.

Прибор состоит из гранитной станины, на которой расположены вертикальная колонна с установленной на ней щуповой головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера.

Перед началом измерений можно задать класс точности зубчатого колеса. При этом допускаемые отклонения параметров определяются автоматически. Результаты измерений отображаются непосредственно в линейных величинах.

Пломбировка приборов от несанкционированного доступа не предусмотрена.

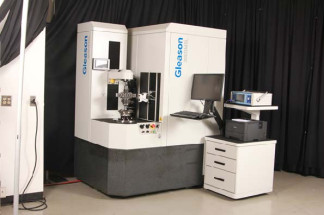

Внешний вид приборов представлен на рисунках 1, 2 и 3.

Программное обеспечение

Приборы оснащены программным обеспечением (ПО) GAMA версии 3.0, работающим в среде Windows, управление происходит с помощью меню и позволяет:

- использовать прибор в цеховых условиях и проводить статистическое наблюдение за процессом производства зубчатых колес;

- рассчитывать отклонения профиля, направления зуба, шага, радиального биения и размеров зубьев;

- устанавливать способ задания и отражения единиц измерений линейных величин

и угла;

- проводить калибровку прибора и возврат в нулевую точку при работе в автоматическом режиме;

- выделить цветом допустимые и регулируемые диапазоны;

- сохранять результаты измерений в базе данных.

- проводить измерения по шарикам и роликам прямым методом для наружных и внутренних зацеплений (в том числе шлицевых, косо и прямозубых).

За метрологически значимую часть ПО принимается все ПО.

Вычислительный алгоритм GAMA расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	GAMA
Номер версии (идентификационный номер) ПО	3.0 и выше
Цифровой идентификатор ПО	-

Средства для программирования или изменения метрологически значимых функций отсутствуют, метрологически значимая часть программного обеспечения является неизменной.

Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Защита программного обеспечения устройств соответствует уровню «высокий» по Р-50.2.077-2014.

Таблица 2- Метрологические и технические характеристики систем зубоизмерительных серии GMS

Модификация	175GMS	300GMS	350GMS	475GMS	650GMS	850GMS	1000GMS	1300GMS	1500GMS	2000GMS	3000GMS
Верхний предел измерений по осям, мм, не более: -W -X -Y -Z	100 150 305	220 200 450	185 250 450	250 250 450	350 550 600	450 600 1000	550 650 1000	695 385 1300	400 550 850 1000	625 550 1085 1200	1000 550 1500 1200
Наибольший диаметр измеряемого зубчатого колеса, мм	175	300	350	475	650	850	1000	1300	1500	2000	3000
Модуль зубчатого колеса, мм	от 0,20 до 6,35	от 0,2 до 18,0	от 0,4 до 18,0	от 0,4 до 18,0	от 0,2 до 22,0	от 0,5 до 22,0	от 0,5 до 22,0	от 0,5 до 22,0	от 0,5 до 32,0	от 0,8 до 32,0	от 0,8 до 32,0
Диапазон измерений угла наклона профиля зуба,°	от 0 до 90
Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля Fa, мкм	±1,5
Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fe, мкм	±2
Наибольшая масса измеряемой детали, кг	22,7	100	100	300	550	2200	2200	6800	6800	12000	19000
Напряжение питающей сети, В	220±22
Частота питающей сети, Гц	от 50 до 60
Габаритные размеры, мм, не более -длина -ширина -высота	950 1440 1875	1105 1615 1860	2310 1880 2135	2135 2390 2135	3020 2440 2515	2185 3555 2895	2185 3555 2895	2873 1820 3724	2800 2700 3300	3200 3000 4000	3500 4520 4000
Масса прибора, кг, не более	2720	2560	3180	3250	4365	9175	9175	13608	10850	17765	22680
Диапазон рабочих температур, °С	от +15 до +35
Относительная влажность воздуха, %, не более	60, без конденсата
Нормальная область значений температуры, °С Допускаемые температурные градиенты при поверке	от +18 до +22 1 °С/ч 1,5 °С/сут 1 °С/м

GMSP и GMSL

Модификация	300GMSP	475GMSP	300GMSL
Верхний предел диапазона измерений по осям, мм, не более: -W -X -Y -Z	220 200 450	250 250 450	275 275 450
Наибольший диаметр измеряемого зубчатого колеса, мм	300	475	300
Модуль зубчатого колеса, мм	от 0,2 до 18	от 0,4 до 18	от 0,2 до 18
Диапазон измерения угла наклона профиля зуба,°	от 0 до 90
Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля, мкм	±1,5
Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба, мкм	±2
Наибольшая масса измеряемой детали, кг	100	300	100
Напряжение питающей сети, В	220±22
Частота питающей сети, Гц	от 50 до 60
Габаритные размеры, мм, не более -длина -ширина -высота	1105 1615 1860	2135 2390 2135	1635 1765 2135
Масса прибора, кг, не более	2560	3250	4000
Диапазон рабочих температур, °C	от +15 до +35
Относительная влажность воздуха, %, не более	80, без конденсата
Нормальная область значений температуры, °С Допускаемые температурные градиенты при поверке	от +18 до +22 1 °С/ч; 1,5 °С/сут; 1 °С/м

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки, расположенной на корпусе устройства.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система зубоизмерительная серий GMS, GMSP или GMSL	-	1 шт.
Сканирующая измерительная головка Renishaw SP80H	-	1 шт.
Компьютерный стол с принадлежностями	-	1 комп.
Измерительные щупы	-	3 шт.
Комплект инструментов для обслуживания прибора	-	1 комп.
Методика поверки	МП 203-78-2017	1 экз.
Руководство по эксплуатации	-	1 экз.

Поверка

осуществляется по документу МП 203-78-2017 «Системы зубоизмерительные серий GMS, GMSP, GMSL. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.12.2017 г.

Основные средства поверки:

- Эталонные эвольвентные меры 1-го разряда по ГОСТ 8.181-2014

- Эталонные меры угла наклона линии зуба 1-го разряда по ГОСТ 8.181-2014 Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы, устанавливающие требования к системам зубоизмерительным серий GMS, GMSP и GMSL

ГОСТ 8.181-2014 «ГСИ. Государственная поверочная схема для средств измерений параметров эвольвентных поверхностей и угла наклона линии зуба». Техническая документация фирмы - производителя.
