| Номер в госреестре | 71136-18 |
| Наименование СИ | Трансмиттеры |
| Обозначение типа СИ | OELD |
| Изготовитель | "Honeywell Analytics Asia Pacific Co., Ltd.", Корея |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансмиттеры GELD (далее - трансмиттеры) предназначены для измерения сигналов постоянного тока от датчиков Searchpoint Optima Plus, Searchpoint Optima Plus ХТС и газоанализаторов Searchline Excel, Searchline Excel ХТС, преобразования полученных сигналов в значения определяемого компонента, передачи сигнала на устройства следующего уровня.
Принцип действия трансмиттеров основан на измерении силы постоянного тока, поступающих от датчиков Searchpoint Optima Plus (рег. № 41022-09), Searchpoint Optima Plus ХТС (рег. № 61878-15), и газоанализаторов Searchline Excel (рег. № 43525-09), Searchline Excel ХТС (рег. № 65881-16) с последующим преобразованием измеренной величины в значение определяемого компонента в анализируемой среде.
Конструктивно трансмиттеры выполнены в герметичном корпусе из алюминиевого сплава или нержавеющей стали. Внутри корпуса размещен электронный модуль с двумя съемными клеммными колодками для подключения внешней проводки и датчика, а также имеются две точки заземления. Трансмиттеры снабжены семисегментным ЖК-дисплеем с четырехцветной подсветкой.
Трансмиттеры обеспечивают локальное визуальное отображение состояния датчиков, а также связь с мобильным устройством посредством интерфейса Bluetooth, что позволяет выполнять настройку и техническое обслуживание.
Трансмиттеры обеспечивают:
- непрерывное измерение сигналов от датчиков и преобразования их в значение определяемого компонента;
- отображение результатов измерений на встроенном дисплее, в том числе наименование газа, единицы и диапазона измерений;
- непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализацию о достижении установленных значений;
- формирование аналоговых сигналов от 4 до 20 мА;
- полный доступ ко всем настройкам и параметрам обслуживания датчиков Searchpoint Optima Plus, Searchpoint Optima Plus ХТС, и газоанализаторов Searchline Excel, Searchline Excel ХТС.
Трансмиттеры предназначены для использования во взрывоопасных зонах помещений и наружных установок.
Степени защиты корпуса трансмиттеров от доступа к опасным частям, попадания внешних твердых предметов и воды от проникновения пыли и воды IP66 по ГОСТ 14254-2015.

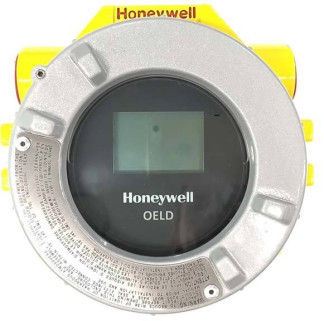

Общий вид, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Трансмиттеры имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:
- обработку измерительной информации от датчиков и преобразования их в значение определяемого компонента;
- сравнение результатов измерений с заданными пороговыми уровнями;
- хранение результатов измерений.
Встроенное ПО идентифицируется при включении трансмиттера путем вывода на дисплей номера версии.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО обеспечения «средний» в соответствии с P 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик трансмиттеров.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OELD Main Software |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (ДИ) входных сигналов: - тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной к ДИ погрешности при измерении и преобразовании постоянного тока, % | ±0,75 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной к ДИ погрешности при измерении и преобразовании постоянного тока, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от предела допускаемой основной приведенной к ДИ погрешности | ±0,2 |
| Пределы допускаемого изменения показаний трансмиттеров за 24 ч непрерывной работы, в долях от предела допускаемой основной приведенной к ДИ погрешности | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | от 18 до 32 |
| Потребляемая мощность, Вт, не более | 2,0 |
| Габаритные размеры, мм, не более: | |
| - высота | 125 |
| - ширина | 159 |
| - длина | 200 |
| Масса, кг, не более: | |
| - в алюминиевом корпусе | 2,3 |
| - в корпусе из нержавеющей стали | 5,0 |
| Условия эксплуатации: | |
| - температура окружающего среды, °С - относительная влажность (без конденсации влаги), %, не более | от -60 до +65 90 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 80000 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb X Ex tb IIIC T850C Db X |
наносится на шильд, закрепленный на трансмиттере методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность трансмиттеров
| Наименование | Обозначение | Количество |
| Трансмиттер | OELD | 1 шт. |
| Комплект заглушек | - | 1 шт. |
| Комплект для монтажа на трубе1) | - | 1 шт. |
| Комплект кронштейнов для крепления к потолку 1) | 1 шт. | |
| Солнезащитный козырек1) | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Паспорт | ПС | 1 экз. |
| Руководство по эксплуатации 2) | РЭ | 1 экз. |
| Методика поверки 2) | МП 202-221-2017 | 1 экз. |
| 1) По отдельному заказу. 2) При групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком. | ||
осуществляется по документу МП 202-221-2017 «ГСИ. Трансмиттеры GELD. Методика поверки», утвержденному ФГУП «УНИИМ» 29 декабря 2017 г.
Основные средства поверки:
- рабочий эталон единицы силы постоянного электрического тока 2 разряда по ГОСТ 8.022-91 в диапазоне значений от 0 до 20-10"3 А (калибратор электрических сигналов СА 100, рег. № 19612-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансмиттеров с требуемой точностью.
Знак поверки наносится на паспорт и (или) свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «Honeywell Analytics Asia Pacific Co., Ltd», Южная
Корея
