| Номер в госреестре | 71138-18 |
| Наименование СИ | Регистраторы параметров |
| Обозначение типа СИ | GL240, GL840-M и GL840-WV |
| Изготовитель | "Graphtec Corporation", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы параметров GL240, GL840-M и GL840-WV (далее - регистраторы) предназначены для измерений температуры, относительной влажности окружающего воздуха, напряжения, сигналов импульса, в качестве многофункциональных устройств для регистрации, хранения и индикации измеренных значений.
Принцип действия регистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от внешних первичных преобразователей температуры, относительной влажности.
В качестве внешних первичных преобразователей температуры применяются термоэлектрические преобразователи (ТП), имеющие номинальные статические характеристики (НСХ) в соответствии с ГОСТ Р 8.585-2001, термопреобразователи сопротивления (ТС) с НСХ в соответствии с ГОСТ 6651-2009, влажности - датчик влажности модель В-530.
Регистраторы представляют собой автономные самописцы, фиксирующие температуру, относительную влажность окружающего воздуха, параметры напряжения, сигналы импульса в течение заданных пользователем временного интервала и длительности записи. Считывание информации, накопленной в регистраторе, производится путем передачи данных: через порт USB 2.0, на сменную карту памяти или по беспроводной сети Wi-Fi.
Регистраторы являются микропроцессорными приборами и состоят из панели индикации и подключаемых внешних датчиков. Отображение результатов измерений производится на панели индикации с жидкокристаллическим индикатором.
Для хранения значений измеренных параметров регистратор имеет встроенную энергонезависимую память объемом 4 ГБ, а также сменную карту памяти объемом до 32Гб.
Конструктивно регистратор выполнен в пластиковом корпусе со встроенным жидкокристаллическим дисплеем, слотами для установки карты памяти и сменного модуля Wi-Fi B-568, клеммами для подключения первичных преобразователей, портом USB 2.0, входами логического и импульсного сигнала, разъемом для подключения внешнего блока питания, клавишей управления и кнопками на лицевой панели. Внутри корпуса размещены плата микропроцессора. На корпусе регистратора расположены разъемы для подключение первичных преобразователей. Питание регистраторов осуществляется от устанавливаемых в корпус алкалиновых батарей или от внешнего блока питания.
Корпус регистраторов обеспечивает надежную защиту от пыли и влаги.
Регистраторы отличаются между собой количеством измерительных каналов и габаритномассовыми характеристиками.

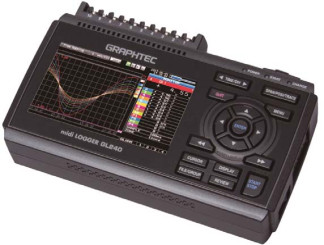

Общий вид регистраторов с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа представлен на рисунке 1.
Рисунок 1 - Общий вид регистраторов GL240, GL840-M и GL840-WV
Программное обеспечение (ПО) встроено в корпус регистраторов (зашито в микропроцессоре устройства) и разделено на метрологически значимую и метрологически не значимую части. Метрологически значимая часть ПО регистраторов представлена в виде не изменяемой файловой системы, жестко прошитой в контроллере регистратора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.
Конструкция регистраторов исключает возможность несанкционированного влияния на ПО регистраторов и измерительную информацию.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1- Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО - для регистраторов GL240 - для регистраторов GL840-M и GL840-WV | Firmware_GL240_Update, Firmware GL840 Update |
| Номер версии ПО (идентификационный номер) ПО | не ниже 1.00 |
| Цифровой идентификатор ПО | отсутствует |
| Таблица 2 - Метрологические характеристики регистрато | ров | |
| Наименование характеристики | Значение | |
| Количество измерительных каналов регистраторов GL240 | 10 | |
| Количество измерительных каналов регистраторов | 20 | |
| GL840-M и GL840-WV | Z*\J | |
| Диапазоны измерений температуры, °С: | ||
| - при использовании ТП типа R | от 0 до +1600 | |
| - при использовании ТП типа S | от 0 до +1760 | |
| - при использовании ТП типа В | от +400 до +1820 | |
| - при использовании ТП типа K | от -200 до +1370 | |
| - при использовании ТП типа E | от -200 до +800 | |
| - при использовании ТП типа T | от -200 до +400 | |
| - при использовании ТП типа J | от -200 до +1100 | |
| - при использовании ТП типа N | от -200 до +1300 | |
| - при использовании ТП типа W | от 0 до+ 2000 | |
| - при использовании ТС типа Pt100 (только для GL840) | от -200 до +850 | |
| - при использовании ТС типа Pt1000, JPt100 | ||
| (только для GL840) | от -200 до +500 | |
| Пределы допускаемой абсолютной погрешности | GL240, GL840-M | GL840-WV |
| измерений температуры, °С | ||
| - при использовании ТП типа R | ||
| - в диапазоне от 0 до +100 °С | ±5,2 | ±4,5 |
| - в диапазоне от +100 до +300 °С | ±3,0 | ±3,0 |
| - в диапазоне от +300 до +1600 °С | ±(5-10'4-ТШм+2,0 °С) | ±2,2 |
| - при использовании ТП типа S | ||
| - в диапазоне от 0 до +100 °С | ±5,2 | ±4,5 |
| - в диапазоне от +100 до +300 °С | ±3,0 | ±3,0 |
| - в диапазоне от +300 до +1760 °С | ±(5-10'4-ТШм+2,0 °С) | ±2,2 |
| - при использовании ТП типа В | ||
| - в диапазоне от +400 до +600 °С | ±3,5 | ±3,5 |
| - в диапазоне от +600 до +1820 °С | ±(5-10'4-ТШм+2,0 °С) | ±2,5 |
| - при использовании ТП типа K | ||
| - в диапазоне от -200 до -100 °С | ±(5-10'4-ТШм+2,0 °С) | ±1,5 |
| - в диапазоне от -100 до +1370 °С | ±(5-10'4-ТШм+1,0 °С) | ±0,8 |
| - при использовании ТП типа E | ||
| - в диапазоне от -200 до -100 °С | ±(5-10'4-ТШм+2,0 °C) | ±1,0 |
| - в диапазоне от -100 до +800 °С | ±(5-10'4-ТШм+1,0 °C) | ±0,8 |
| - при использовании ТП типа T | ||
| - в диапазоне от -200 до -100 °С | ±(110'3 Тизм+1,5 °C) | ±1,5 |
| - в диапазоне от -100 до +400 °С | ±(1-10'3-ТШм+0,5 °C) | ±0,6 |
| - при использовании ТП типа J | ||
| - в диапазоне от -200 до -100 °С | ±2,7 | ±1,0 |
| - в диапазоне от -100 до +100 °С | 4±1,7 | ±0,8 |
| - в диапазоне от +100 до +1100 °С | ±(5-10 -ТШм+1,0 °C) | ±0,6 |
| - при использовании ТП типа N | ||
| - в диапазоне от -200 до -100 °С | ±(1-10'3-ТШм+2,0 °C) | ±2,2 |
| - в диапазоне от -100 до +400 °С | ±(110'3Тизм+1,0 °C) | ±1,0 |
| - при использовании ТП типа W | ||
| - в диапазоне от 0 до +2000 °С | ±(110-3 Тизм+1,5 °C) | ±1,8 |
| - при использовании ТС типа Pt100 (только для GL840) | ||
| - в диапазоне от -200 до +850 | ±1,0 | ±1,0 |
| - при использовании ТС типа Pt1000, JPt100 | ||
| (только для GL840) | ||
| - в диапазоне от -200 до +500 °С | ±0,8 | ±0,8 |
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, %, при температуре окружающего воздуха +25 °С | ±5 |
| Верхние пределы измерений напряжения постоянного тока, В | 2010-3; 5010-3; 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50; 100 |
| Пределы допускаемой приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений напряжения постоянного тока, % | ±0,1 |
| где Тизм - Измеренное значение температуры Примечание - Функция измерений относительной влажности реализуется при использовании датчика влажности модель В-530 | |
Таблица 3 - Основные технические характеристики регистраторов
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха +25 °С без конденсации влаги, % | от 0 до +45 до 85 |
| Параметры электрического питания: GL240, GL840 от сети постоянного тока: - напряжение постоянного тока, В от алкалиновых батарей постоянного тока: - напряжение постоянного тока, В | от 8,5 до 24 7,2 |
| Габаритные размеры (длина х ширина х высота), мм, не более: для GL240 для GL840-M для GL840-WV | 188х117х42 240x158x52,5 240x166x52,5 |
| Масса, кг, не более для GL240 для GL840-M и GL840-WV | 0,5 1,1 |
наносится на корпус регистратора в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность регистратора
| Наименование | Количество |
| Регистратор | 1 шт. (модель по заказу) |
| Датчик влажности модель В-530 | 1 шт. (опционально) |
| Модуль Wi-Fi B-568 | 1 шт. (опционально) |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу МП 71138-18 «Инструкция. Регистраторы параметров GL240, GL840. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 11.09.2017 г.
Основные средства поверки:
Генератор влажного газа ГВГ (рег. № 42811-09)
Гигрометр Rotronic мод. HygroPalm (рег. № 26379-04)
Калибратор универсальный Н4-7 (рег. № 22125-01)
Магазин электрического сопротивлений Р4834 (рег. № 11326-90)
Допускается применение аналогичных средств поверки, обеспечивающих определение аналогичных характеристик поверяемого регистратора с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя.
