Номер в госреестре | 71139-18 |
Наименование СИ | Система автоматизированная информационно-измерительная для стенда испытаний поршневого двигателя 2200МР |
Изготовитель | АО "НПЦ "МЕРА", г.Королев |
Год регистрации | 2018 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Система автоматизированная информационно-измерительная для стенда испытаний поршневого двигателя 2200МР (далее - АИИС) предназначена для измерений: крутящего момента, частоты вращения коленчатого вала, расхода массового, виброускорения, абсолютного давления, температуры окружающей среды, относительной влажности, напряжения и силы постоянного тока, сопротивления постоянному току, частоты переменного тока, а также для отображения результатов измерений и расчетных величин и их регистрации.
Принцип действия АИИС при измерении физических величин (расхода массового, давления, температуры и влажности, крутящего момента, силы и напряжения постоянного тока и частоты переменного тока) основан на преобразовании измеряемых физических величин от первичных измерительных преобразователей (ПИП) в электрические сигналы, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их по каналам связи в измерительные модули комплекса измерительно-вычислительного MIC-036R (далее - MIC) для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники.
Конструктивно АИИС состоит из комплекта датчиков, шкафа кроссировочного, стойки приборной мобильной, комплекта кабелей, комплекта ЗИП.
Функционально АИИС включает в себя измерительные каналы (ИК):
ИК крутящего момента;
ИК массового расхода топлива;
ИК давления абсолютного;
ИК частоты вращения коленчатого вала;
ИК температуры воздуха;
ИК относительной влажности;
ИК виброускорения;
ИК сопротивления постоянному току;
ИК напряжения постоянного тока;
ИК силы постоянного тока;
ИК частоты переменного тока.
По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
- пломбированием крейта MIC-036R с установленными в него модулями (рисунок 1);
- запиранием ключом замка на дверях шкафа кроссировочного (рисунок 11);
- наклеиванием наклейки (рисунок 12) на двери шкафа кроссировочного и на остальные компоненты системы.
Общий вид составных частей средства измерений представлены на рисунках 1-10.

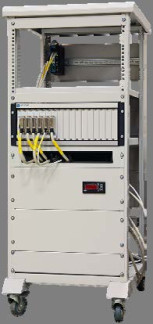

Места расположения наклеек и пломбирования стойки приборной мобильной показаны на рисунке 1.
Места нанесения знака утверждения типа и поверки
*■'
-Л-
Рисунок 7 - Первичный преобразователь массового расхода топлива Rheonik RHM 015. Вид внешний
включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное ПО представлено программой управления комплексом MIC «Recorder». В программе управления комплексом MIC метрологически значимой частью ПО «Recorder» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные функционального ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | scales.dll |
Номер версии (идентификационный номер) ПО | 1.0.0.8 |
Цифровой идентификатор ПО | 24CBC163 |
Алгоритм вычисления идентификатора ПО | CRC32 |
Метрологические характеристики (МХ) АИИС приведены в таблице 2. Таблица 2 - МХ ИК АИИС_
Физические параметры (обозначение) | Измеряемые величины | Значение входного сигнала | Пределы допускаемой погрешности | Кол-во каналов |
1 | 2 | 3 | 4 | 5 |
ИК крутящего момента | ||||
Крутящий момент (М) | Момент | от 50 до 200 Н-м | ±0,5 % от ВП (ВП -верхний предел) | 1 |
ИК массового расхода | ||||
Расход топлива массовый (Gm) | Массовый расход | от 0,48 до 30 кг/ч | ±0,6 % от ВП | 1 |
1 | 2 | 3 | 4 | 5 |
ИК давления абсолютного | ||||
Давление абсолютное (Ре) | Давление | от 79,99 до 106,66 кПа (от 600 до 800 мм рт. ст.) | ±1,5 мм рт. ст. | 1 |
ИК частоты вращения | ||||
Частота вращения коленчатого вала (n) | Частота | от 100 до 3500 -1 мин | ±0,2 % от ВП | 1 |
ИК температуры | ||||
Температура воздуха (Тв) | Температура | от -45 до +60 °C | ±1,6 °C | 1 |
ИК относительной влажности | ||||
Относительная влажность (Ф) | Влажность | от 0 до 99 % | ±2,5 % | 1 |
ИК виброускорения | ||||
Виброускорение (ax; ay; az) | Виброуско рение | от 0 до 50 g | ±16 % от ВП | 3 |
ИК сопротивления постоянному току | ||||
Температура (ti; t2; t3; t4; ts; te; t7; ts) | Сопротив ление постоянному току | от 75 до 200 Ом | ±0,5 % от ДИ (ДИ - диапазон измерений) | 8 |
ИК напряжения постоянного тока | ||||
Температура (Ti; Т2; Т3; Т4; Т5; Те; Т7; ГТ1 ГТ~1 ГТ1 ГТ~1 ГТ1 ГТ~1 Те; T9; Tio; т 11; Т12; Т13; Т14; Т15) | Напряжение постоянного тока | от -10 до +68 мВ | ±0,5 % от ДИ | 15 |
ИК силы постоянного тока | ||||
Сила тока (Ii; I2; I3; I4; Is; Ie; I7; Is; I9; I10; I11; I12; I13; I14; Iis; lie) | Сила постоянного тока | От 4 до 20 мА | ±0,5 % от ВП | 16 |
ИК частоты переменного тока | ||||
Частота переменного тока (fi; f2; f3; f4; fs; fe; f7) | Частота переменного тока | от 1 до 105 Гц | ±0,2 % от ВП | 7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1,0 |
Наименование характеристики | Значение | |
Потребляемая мощность, В А, не более | 2000 | |
Габаритные размеры составных частей средства измерений, мм, (ширинахвысотахглубина), не более: | ||
- стойка приборная мобильная | 550x1300x670 | |
- шкаф кроссировочный | 600x1050x300 | |
- комплект ЗИП | 150x100x300 | |
- комплект кабелей | 600x600x400 | |
- комплект датчиков | 600x600x400 | |
Масса составных частей, кг, не более: | ||
- стойка приборная мобильная | 85 | |
- шкаф кроссировочный | 45 | |
- комплект ЗИП | 2 | |
- комплект кабелей | 30 | |
- комплект датчиков | 15 | |
Условия эксплуатации: | ||
- температура воздуха, °С - относительная влажность воздуха при температуре +25 - атмосферное давление, кПа | % О4 С, ° | от +10 до +30 от 30 до 80 от 84 до 106 |
наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки приборной мобильной в виде наклейки.
Таблица 4 - Комплектность средства измерений
Наименование (номер в Федеральном информационном фонде обеспечения единства измерений) | Обозначение | Кол-во, шт./экз. |
Система автоматизированная информационноизмерительная для стенда испытаний поршневого двигателя 2200МР, в том числе ПП: - крутящего момента, HBM TB2 (50768-12); - частоты вращения, Braun A5S (49138-12); - массового расхода топлива, Rheonik RHM015 (61714-15); - виброускорения, ГлобалТест АР2038-100 (59379-14); - барометрического давления, З0НД-10 АД-1155 (15020-07); - относительной влажности и температуры, Термогигрометр ИВТМ-7/1-Щ (15500-12) | БЛИЖ.401202.100.147 | 1 шт. |
Программное обеспечение на CD-диске | - | 1 шт. |
Руководство по эксплуатации | БЛИЖ.401202.100.147 РЭ | 1 экз. |
Формуляр | БЛИЖ.401202.100.147 ФО | 1 экз. |
Методика поверки | БЛИЖ.401202.100.147 МП | 1 экз. |
осуществляется по документу БЛИЖ.401202.100.147 МП «Система автоматизированная информационно-измерительная для стенда испытаний поршневого двигателя 2200МР. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.11.2017 г.
Основные средства поверки:
- калибратор процессов документирующий Fluke 753, регистрационный номер в Федеральном информационном фонде (далее - рег. №) 49876-12;
- калибратор К3607 (рег. № 41526-15);
- калибратор универсальный Н4-7 (рег. № 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на переднюю панель стойки приборной мобильной в виде наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной для стенда испытаний поршневого двигателя 2200МР
ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения.
ГОСТ 8.022-91. ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10" до 30 А.
ГОСТ 8.027-2001. ГСИ Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.129-2013. ГСИ Государственная поверочная схема для средств измерений времени и частоты.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления.
