| Номер в госреестре | 71142-18 |
| Наименование СИ | Счетчики холодной и горячей воды |
| Обозначение типа СИ | С-300 Байкал |
| Изготовитель | ООО НПО "Байкал", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды С-300 «Байкал» (далее - счетчики) предназначены для измерения объема холодной и горячей воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.
Принцип работы счетчика основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающего объема воды. Количество оборотов крыльчатки пропорционально прошедшему объему воды.
Поток воды, пройдя фильтр, подается в корпус счетчика, поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения крыльчатки в счетный механизм осуществляется при помощи магнитной связи.
Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м3. Индикаторное устройство барабанного типа показывает количество прошедшего объема в м3. Обтюратор (звездочка) обеспечивает визуальное наблюдение работы счетчика и необходим при использовании оптоэлектронного датчика съема сигнала.
Конструктивно счетчики состоят из латунного корпуса, крыльчатки и счетного механизма с индикаторным устройством.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Конструкция счетного механизма обеспечивает отсутствие его запотевания при большой разнице температур протекающей через счетчик жидкости и окружающей среды. Счетный механизм с индикаторным устройством дополнительно закрыт прозрачной пластиковой крышкой-защелкой. При попытке несанкционированного доступа к счетному механизму, пластиковая крышка разрушается.
Счетчики могут устанавливаться в горизонтальных и вертикальных трубопроводах.
Счетчики выпускаются в следующих исполнениях:
| С-300 «Байкал» | - Х | Х | - Х | - Х |
| счетчик холодной и горячей воды | ||||
| условный диаметр прохода, мм: (15); (20). | ||||
выходной сигнал: ( ) - отсутствует; (И) - наличие импульсного выхода.
монтажная длина, мм: (80); (110); (130).
метрологический класс по ГОСТ Р 50193.1-92: (А); (В); (С).

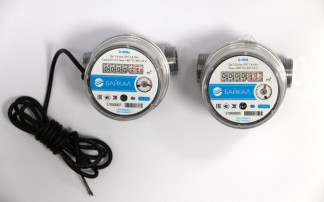

Общий вид счетчиков представлен на рисунке 1. Защита от несанкционированного доступа обеспечивается с помощью конструкции счетчика.
Рисунок 1 - Общий вид счетчиков холодной и горячей воды С-300 «Байкал» Пломбирование счетчиков не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Диаметр условного прохода, мм | 15 | 20 | ||||
| Метрологический класс* | «А» | «В» | «С» | «А» | «В» | «С» |
| Номинальный расход Qn, м /ч | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 |
| Максимальный расход Qmax, м3/ч | 3,0 | 3,0 | 3,0 | 5,0 | 5,0 | 5,0 |
| Переходный расход Qt, м /ч | 0,15 | 0,12 | 0,022 | 0,25 | 0,20 | 0,037 |
| Наименьший расход Qmin, м3/ч | 0,06 | 0,03 | 0,015 | 0,1 | 0,05 | 0,025 |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - Qmin < Q < Qt - Qt < Q < Qmax | ±5,0 ±2,0 | |||||
| Предел среднеинтегральной погрешности, % | ±1 | ,5 | ||||
| Наибольшее измеренное количество воды за сутки, м3 | 37,5 | 62,5 | ||||
| Наибольшее измеренное количество воды за месяц, м3 | 1125 | 1875 | ||||
| Порог чувствительности не более, м3/ч | 0,007 | 0,015 | ||||
| Потеря давления, не более, МПа | 0,1 | |||||
| Диапазон температуры воды, °С | от +5 до +90 | |||||
| Наименование характеристики | Значение | |
| Диаметр условного прохода, Ду, мм | 15 | 20 |
| Габаритные размеры счетчиков, мм, не более: | ||
| - длина | 80 или 110 | 130 |
| - ширина | 70 | 70 |
| - высота | 71 | 71 |
| Масса, кг, не более | 0,55 | 0,65 |
| Рабочие условия эксплуатации: | ||
| - диапазон температуры окружающей среды, °С | от +5 до +50 | |
| - относительная влажность при 35 °С, %, не более | 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Присоединительная резьба по ГОСТ 6357-81 | 3/4 | 1 |
| Емкость индикаторного устройства, м3 | 9999,999 | |
| Наименьшая цена деления, м3 | 0,00005 | |
| Средний срок службы, лет | 18 | |
| Средняя наработка на отказ, ч, не менее | 105000 | |
наносится на лицевую часть счетчика флексографическим способом, на титульном листе в правом верхнем углу паспорта типографским способом.
Таблица 3 - Комплектность счетчиков
| Наименование | Количество |
| Счетчик холодной и горячей воды С-300 «Байкал» | 1 шт. |
| Паспорт | 1 экз. |
| Стикер красный | 2 шт. |
| Монтажный комплект (поставляется по заказу) | 1 комп. |
| Заглушка пластиковая | 2 шт. |
осуществляется по документам ГОСТ 8.156-83, МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256;
- рабочий эталон 3-го разряда передвижной по приказу Росстандарта от 07.02.2018 г.
№ 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости ГОСТ 6019-83 Счетчики холодной воды крыльчатые. Общие технические условия ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки ТУ 26.51.63-001-13399140-2017 Счетчики холодной и горячей воды С-300 «Байкал». Технические условия
