Государственный реестр средств измерений

Газоанализаторы Vector, 71146-18

71146-18
Газоанализаторы Vector предназначены для непрерывных автоматических измерений объемной доли кислорода, диоксида углерода, водорода, объемной доли или массовой концентрации вредных газов, а также довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 71146-18
Наименование СИ Газоанализаторы
Обозначение типа СИ Vector
Изготовитель "ESP Safety Inc.", США
Год регистрации 2018
Срок свидетельства 21.05.2028
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы Vector предназначены для непрерывных автоматических измерений объемной доли кислорода, диоксида углерода, водорода, объемной доли или массовой концентрации вредных газов, а также довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.

Описание

Газоанализаторы Vector являются стационарными одно- или двухканальными приборами непрерывного действия.

Принцип действия газоанализаторов определяется типом установленного преобразователя газового:

-    ПГТ-903У - термокаталитический;

-    ПГО-903У - оптический;

-    ПГЭ-903У - электрохимический;

-    ПГФ-903У - фотоионизационный.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены одно- или двухблочными (с выносными преобразователями газовыми) и состоят из трансмиттера Vector и одного или двух сменных преобразователей газовых (ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У).

Преобразователи газовые ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и прочие настроечные параметры, автоматически считываемые при подключении к трансмиттеру Vector.

Трансмиттеры и преобразователи газовые выпускаются в корпусе из нержавеющей стали.

Выходными сигналами газоанализаторов являются:

-    показания OLED дисплея;

-    унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;

-    цифровой, интерфейс RS 485 с протоколом Modbus RTU;

-    цифровой, протокол HART (используется низкоуровневая модуляция, наложенная на аналоговый сигнал 4-20 мA. Модуляция цифрового сигнала осуществляется по стандарту BELL-202, скорость связи 1200 бод);

-    замыкание и размыкание контактов реле ("сухой контакт"), срабатывающие при превышении 3-х программно конфигурируемых уровней (аварийные реле общие для двух каналов);

-    размыкание и замыкание контактов реле «исправность» при неисправности первичного преобразователя (для трансмиттеров с двумя преобразователями газовыми - реле «исправность» общее для двух каналов).

Протокол HART также используется для подключения коммуникатора и выполнения необходимых сервисных операций в полевых условиях (считывание результатов измерений, установка нулевых показаний и градуировка, задание порогов срабатывания).

Дисплей газоанализаторов отображает следующие данные:

-    результат измерений содержания определяемого компонента, химическую формулу или наименование, обозначение единицы измерений;

-    установленные значения порогов срабатывания сигнализации;

-    значение содержания определяемого компонента, соответствующие верхней границе диапазона измерений;

-    графическую диаграмму регистрации результатов измерений за последние три минуты (только для газоанализатора с одним преобразователем газовым).

По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP66/67 по ГОСТ 14254-2015.

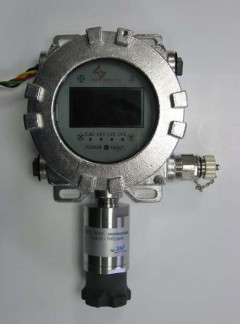

Общий вид газоанализаторов приведен на рисунке 1. Схема пломбирования газоанализаторов от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:

-    обработку и передачу измерительной информации от преобразователей газовых;

-    краткосрочное хранение измеренных данных для отображения на дисплее в форме диаграммы;

-    отображение результатов измерений на OLED дисплее;

-    формирование выходного аналогового и цифрового сигналов;

-    диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.

Программное обеспечение идентифицируется при включении газоанализаторов путем вывода на дисплей номера версии и контрольной суммы, а также по запросу через цифровой интерфейс RS-485 или HART.

Газоанализаторы обеспечивают возможность работы с автономным ПО "ESP Commander" для персонального компьютера под управлением ОС семейства Windows®.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Vector-V4p2.hex

Номер версии (идентификационный номер) ПО

4.02

Цифровой идентификатор ПО

0х4045

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

Примечание - Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с термокаталитическим сенсором__

Тип

преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

% (об.д.)

% НКПР

% (об.д.)

%

НКПР

ПГТ-903У-метан

СН4

от 0 до 2,2

от 0 до 50

±0,22

±5

ПГТ-903У-пропан

СэН8

от 0 до 0,85

от 0 до 50

±0,085

±5

ПГТ-903У-

водород-4

Н2

от 0 до 2,0

от 0 до 50

±0,2

±5

ПГТ-903У-гексан

СбН14

от 0 до 0,5

от 0 до 50

±0,05

±5

ПГТ-903У-

ацетилен

С2Н2

от 0 до 1,15

от 0 до 50

±0,115

±5

ПГТ-903У

акрилонитрил

Cs^N

от 0 до 1,4

от 0 до 50

±0,14

±5

Примечания:

1)    Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР.

2)    Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

3)    Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя трансмиттер и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора Vector.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с оптическим сенсором___

Тип

преобра

зователя

Опре-

деляе-

мый

компо

нент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

% (об.д.)

% НКПР

абсолютной, % (об.д.) (% НКПР)

относи

тельной,

%

1

2

3

4

5

6

7

ПГО-903У-

метан

4

Н

С

от 0 до 4,4 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 2,2 включ.

от 0 до 50 включ.

±0,22 (±5)

-

св. 2,2 до 4,4

св. 50 до 100

-

±10

ПГО-903У-

пропан

СзН8

от 0 до 1,7 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,85 включ.

от 0 до 50 включ.

±0,085 (±5)

-

св. 0,85 до 1,7

св. 50 до 100

-

±10

ПГО-903У-

гексан

С6Н14

от 0 до 1,0 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,5 включ.

от 0 до 50 включ.

±0,05 (±5)

-

св. 0,5 до 1,0

св. 50 до 100

-

±10

ПГО-903У-

ацетилен

С2Н2

от 0 до 2,3 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 1,15 включ.

от 0 до 50 включ.

±0,115 (±5)

-

св. 1,15 до 2,3

св. 50 до 100

-

±10

Тип

преобразо

вателя

Опреде

ляемый

компо

нент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

% (об.д.)

% НКПР

абсолютной, % (об.д.) (% НКПР)

относи

тельной,

%

ПГО-903У-

этан

С2Н6

от 0 до 2,5 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 1,25 включ.

от 0 до 50 включ.

±0,125 (±5)

-

св. 1,25 до 2,5

св. 50 до 100

-

-

ПГО-903У-

бутан

С4Н10

от 0 до 1,4 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,7 включ.

от 0 до 50 включ.

±0,07 (±5)

-

св. 0,7 до 1,4

св. 50 до 100

-

-

ПГО-903У-

изобутан

С4Н10

от 0 до 1,3 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,65 включ.

от 0 до 50 включ.

±0,065 (±5)

-

св. 0,65 до 1,3

св. 50 до 100

-

-

ПГО-903У-

пентан

С5Н12

от 0 до 1,4 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,7 включ.

от 0 до 50 включ.

±0,07 (±5)

-

св. 0,7 до 1,4

св. 50 до 100

-

-

ПГО-903У-

циклогек-

сан

С6Н12

от 0 до 1,2 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,6 включ.

от 0 до 50 включ.

±0,06 (±5)

-

св. 0,6 до 1,2

св. 50 до 100

-

-

ПГО-903У-

гептан

С7Н16

от 0 до 1,1 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,55 включ.

от 0 до 50 включ.

±0,055 (±5)

-

св. 0,55 до 1,1

св. 50 до 100

-

-

ПГО-903У-

пропилен

С3Н6

от 0 до 2,0 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 1,0 включ.

от 0 до 50 включ.

±0,1 (±5)

-

св. 1,0 до 2,0

св. 50 до 100

-

-

ПГО-903У-

метанол

СНзOH

от 0 до 5,5 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 2,75 включ.

от 0 до 50 включ.

±0,275 (±5)

-

св. 2,75 до 5,5

св. 50 до 100

-

-

ПГО-903У-

этанол

С2Н5OH

от 0 до 3,1 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 1,55 включ.

от 0 до 50 включ.

±0,155 (±5)

-

св. 1,55 до 3,1

св. 50 до 100

-

-

ПГО-903У-

этилен

С2Н4

от 0 до 2,3 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 1,15 включ.

от 0 до 50 включ.

±0,115 (±5)

-

св. 1,15 до 2,3

св. 50 до 100

-

-

Тип

преобразо

вателя

Опреде

ляемый

компо

нент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

% (об.д.)

% НКПР

абсолютной, % (об.д.) (% НКПР)

относи

тельной,

%

ПГО-903У-

толуол

С7Н8

от 0 до 1,1 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,55 включ.

от 0 до 50 включ.

±0,055

(±5)

-

св. 0,55 до 1,1

св. 50 до 100

-

ПГО-903У-

бензол

С6Н6

от 0 до 1,2 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,6 включ.

от 0 до 50 включ.

±0,06 (±5)

-

св. 0,6 до 1,2

св. 50 до 100

-

-

ПГО-903У-

ацетон

ШэТО

CH3

от 0 до 2,5 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 1,25 включ.

от 0 до 50 включ.

±0,125

(±5)

-

св. 1,25 до 2,5

св. 50 до 100

-

ПГО-903У-

этилбензол

С8Hl0

от 0 до 1,0 % (об.д.) (от 0 до 100 % НКПР)

от 0 до 0,5 включ.

от 0 до 50 включ.

±0,05 (±5)

-

св. 0,5 до 1,0

св. 50 до 100

-

-

ПГО-903У-

метилтрет-

бутиловый

эфир

С5Н12О

от 0 до 1,5 % об.д. (от 0 до 100 % НКПР)

от 0 до 0,75 % включ.

от 0 до 50 включ.

±0,075 (±5)

-

св. 0,75 до 1,5 %

св. 50 до 100

-

-

ПГО-903У-

пара

ксилол

п-С8Н10

от 0 до 1,1 % об.д. (от 0 до 100 % НКПР)

от 0 до 0,55 %

от 0 до 50 включ.

±0,055 (±5)

-

св. 0,55 до 1,1 %

св. 50 до 100

-

-

ПГО-903У-

орто

ксилол

о-С8Н10

от 0 до 1,0 % об.д. (от 0 до 100 % НКПР)

от 0 до 0,5 %

от 0 до 50 включ.

±0,05 (±5)

-

св. 0,5 до 1,0 %

св. 50 до 100

-

-

ПГО-903У-

изопропи

ловый

спирт

C3H8O

от 0 до 2,0 % об.д. (от 0 до 100 % НКПР)

от 0 до 1,0 % включ.

от 0 до 50 включ.

±0,1 (±5)

-

св. 1,0 до 2,0 %

св. 50 до 100

-

-

ПГО-903У-

диоксид

углерода

СО2

от 0 до 2 % об.д.

от 0 до 2 %

-

±(0,03+ 0,05Сх) % об.д.

-

ПГО-903У-

диоксид углерода

от 0 до 5 % об.д.

от 0 до 5 %

-

±(0,03+ 0,05Сх) % об.д.

-

Тип

преобразо

вателя

Опреде

ляемый

компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

% (об.д.)

% НКПР

абсолютной, % (об.д.) (% НКПР)

относи

тельной,

%

ПГО-903У-

нефтепро

дукты

пары

бензина

неэтилиро

ванного

от 0 до 100 % НКПР

-

от 0 до 50 включ.

±5 % НКПР

-

-

св. 50 до 100

-

-

пары топлива дизельного

от 0 до 100 % НКПР

-

от 0 до 50 включ.

±5 % НКПР

-

-

св. 50 до 100

-

-

пары керосина

от 0 до 100 % НКПР

-

от 0 до 50 включ.

±5 % НКПР

-

-

св. 50 до 100

-

-

пары уайт-спирита

от 0 до 100 % НКПР

-

от 0 до 50 включ.

±5 % НКПР

-

-

св. 50 до 100

-

-

пары топлива для реактивных двигателей

от 0 до 100 % НКПР

-

от 0 до 50 включ.

±5 % НКПР

-

-

св. 50 до 100

-

-

пары

бензина

автомо

бильного

от 0 до 100 % НКПР

-

от 0 до 50 включ.

±5 % НКПР

-

-

св. 50 до 100

-

-

пары

бензина

авиацион

ного

от 0 до 100 % НКПР

-

от 0 до 50 включ.

±5 % НКПР

-

-

св. 50 до 100

-

-

Продолжение таблицы 3_

Примечания:

1)    градуировка газоанализаторов с ПГО-903У- нефтепродукты осуществляется изготовителем на один из определяемых компонентов:

-    бензин неэтилированный по ГОСТ Р 51866-2002,

-    топливо дизельное по ГОСТ 305-2013,

-    керосин по ГОСТ Р 52050-2006,

-    уайт-спирит по ГОСТ 3134-78,

-    топливо для реактивных двигателей по ГОСТ 10227-86,

-    бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»,

-    бензин авиационный по ГОСТ 1012-2013;

2)    Сх - значение содержания определяемого компонента на входе газоанализатора.

3)    Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

4)    Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя трансмиттер и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора Vector._

Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов c электрохимическим сенсором__

Тип

преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной

доли

массовой

концентрации,

мг/м3

абсолютной

относительной

ПГЭ-903У-

сероводород-10

Н^

от 0 до 2,1 -1

млн

включ.

от 0 до 3,0 включ.

±0,75 мг/м3

-

св. 2,1 до 7 -1

млн

св. 3,0 до 10

-

±25 %

ПГЭ-903У-

сероводород-20

от 0 до 2,1 -1

млн

включ.

от 0 до 3,0 включ.

±0,75 мг/м3

-

св.

2,1 до 20 -1

млн

св. 3,0 до 28,3

-

±25 %

ПГЭ-903У-

сероводород-45

от 0 до 7 -1

млн

включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 7 до 32 -1

млн

св. 10 до 45

-

±25 %

Тип

Определяемый

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

преобразователя

компонент

объемной

доли

массовой

концентрации,

мг/м3

абсолютной

относительной

ПГЭ-903У-

Н2S

от 0 до 7 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

сероводород-50

св. 7 до 50 млн-1

св. 10 до 70,7

-

±25 %

ПГЭ-903У-

сероводород-85

от 0 до 7 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 7 до 61 -1

млн

св. 10 до 85

-

±25 %

ПГЭ-903У-

сероводород-100

от 0 до 7 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 7 до 100 млн-1

св. 10 до 141,4

-

±25 %

ПГЭ-903У-

кислород

О2

от 0 до 30 %

-

±(0,2+0,04Сх) % (об.д.)

-

ПГЭ-903У-

водород

H2

от 0 до 2 %

-

±(0,2+0,04Сх) % (об.д.)

-

ПГЭ-903У-оксид углерода

СО

от 0 до 17 млн-1 включ.

от 0 до 20 включ.

±5 мг/м3

-

св. 17 до 103 -1

млн

св. 20 до 120

-

±25 %

ПГЭ-903У-диоксид азота

NO2

от 0 до 1 млн-1 включ.

от 0 до 2 включ.

±0,5 мг/м3

-

св. 1 до 10,5 -1

млн

св. 2 до 20

-

±25 %

ПГЭ-903У-диоксид серы

SО2

от 0 до 3,8 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 3,8 до 18,8 -1

млн

св. 10 до 50

-

±25 %

ПГЭ-903У-

аммиак-0-70

NH3

от 0 до 28 млн-1 включ.

от 0 до 20 включ.

±5 мг/м3

-

св. 28 до 99 млн-1

св. 20 до 70

-

±25 %

ПГЭ-903У-

аммиак-0-500

от 0 до 28 млн-1 включ.

от 0 до 20 включ.

±5 мг/м3

св. 28 до 707 млн-1

св. 20 до 500

-

±25 %

ПГЭ-903У-хлор

Cl2

от 0 до 0,33 млн-1 включ.

от 0 до 1 включ.

±0,25 мг/м3

-

св. 0,33 до 10 млн-1

св. 1 до 30

-

±25 %

Тип

преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной

доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГЭ-903У-хлорид водорода

нс1

от 0 до 3,3 млн-1 включ.

от 0 до 5 включ.

±0,75 мг/м3

-

св. 3,3 до 30 млн-1

св. 5 до 45

-

±25 %

ПГЭ-903У-фторид водорода

НF

от 0 до 0,6 млн-1 включ.

ст 0 до 0,5 включ.

±0,12 мг/м3

-

св. 0,6 до 10 млн-1

св. 0,5 до 8,2

-

±25 %

ПГЭ-903У-

формальдегид

CH2O

от 0 до 0,4 млн-1 включ.

от 0 до 0,5 включ.

±0,12 мг/м3

-

св. 0,4 до 10 млн-1

св. 0,5 до 12,5

-

±25 %

ПГЭ-903У-оксид

азота

NO

от 0 до 4 млн-1 включ.

от 0 до 5 включ.

±1,25 мг/м3

-

св. 4 до 100 млн-1

св. 5 до 125

-

±25 %

ПГЭ-903У-оксид

этилена

C2H4O

от 0 до 1,6 млн-1 включ.

от 0 до 3 включ.

±0,75 мг/м3

-

св. 1,6 до 100 -1

млн

св. 3 до 183

-

±25 %

ПГЭ-903У- несимметричный диметилгидразин

C2H8N2

от 0 до 0,12 млн-1 включ.

от 0 до 0,3 включ.

±0,075 мг/м3

-

св. 0,12 до 0,5

св. 0,3 до 1,24

-

±25 %

ПГЭ-903У-

метанол

CH3OH

от 0 до 11,2 млн-1 включ.

от 0 до 15 включ.

±3,75 мг/м3

-

св. 11,2 до 100 млн-1

св. 15 до 133

-

±25 %

ПГЭ-903У-

метилмеркаптан

СНзSН

от 0 до 0,4 млн-1 включ.

от 0 до 0,8 включ.

±0,2 мг/м3

-

св. 0,4 до 4,0 млн-1

св. 0,8 до 8,0

-

±25 %

ПГЭ-903У-

этилмеркаптан

С2Н5SН

от 0 до 0,4 -1

млн

включ.

от 0 до 1,0 включ.

±0,25 мг/м3

-

св. 0,4 до 3,9 млн-1

св. 1,0 до 10,0

-

±25 %

Продолжение таблицы 4_

Примечания:

1)    Сх - значение содержания определяемого компонента на входе газоанализатора, объемная доля, %

2)    Пересчет значений содержания определяемого компонента в воздухе рабочей зоны, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1, выполнен согласно ГОСТ 12.1.005-88 для условий +20 °С и 760 мм рт. ст.

3)    Газоанализаторы с установленными преобразователями газовыми с электрохимическими сенсорами обеспечивают измерение характеристик с диапазонами и точностью, предусмотренными пунктом 43 Приказа Министерства здравоохранения и социального развития № 1034н от 09.09.2011 г. в температурном диапазоне от +15 до +25 °С.

4)    Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя трансмиттер и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора Vector._

Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов c фотоионизационным сенсором__

Тип

преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной

доли

массовой

концентрации,

мг/м3

абсолютной

относительной

ПГФ-903У-

изобутилен-0-20

i-Oft

от 0 до 19,3 -1

млн

от 0 до 45

±12 мг/м3

-

ПГФ-903У-

изобутилен-0

200

от 0 до 43 млн-1 включ.

от 0 до 100 включ.

±25 мг/м3

-

св. 43 до 172 -1

млн

св. 100 до 400

-

±25 %

ПГФ-903У

изобутилен-

0-2000

от 0 до 43 млн-1 включ.

от 0 до 100 включ.

±25 мг/м3

-

св. 43 до 2000 -1

млн

св. 100 до 4660

-

±25 %

ПГФ-903У-

этилен

С2Н4

от 0 до 86 млн-1 включ.

от 0 до 100 включ.

±25 мг/м3

-

св. 86 до 171 -1

млн

св. 100 до 200

-

±25 %

ПГФ-903У-

бензол

С6Н6

от 0 до 1,5 млн-1 включ.

от 0 до 5 включ.

±1,25 мг/м3

-

св. 1,5 до 9,3 -1

млн

св. 5 до 30

-

±25 %

ПГФ-903У-

метилмеркаптан

С^Н

от 0 до 0,4 млн-1 включ.

от 0 до 0,8 включ.

±0,2 мг/м3

-

св. 0,4 до 4,0 -1

млн

св. 0,8 до 8,0

-

±25 %

Тип

преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной

доли

массовой

концентрации,

мг/м3

абсолютной

относительной

ПГФ-903У-

этилмеркаптан

С2Н5SН

от 0 до 0,4 млн-1 включ.

от 0 до 1,0 включ.

±0,25 мг/м3

-

св. 0,4 до 3,9 -1

млн

св. 1,0 до 10,0

-

±25 %

ПГФ-903У-

диэтиламин

СД^

от 0 до 9,8 млн-1 включ.

от 0 до 30 включ.

±7,5 мг/м3

-

св. 9,8 до 50 -1

млн

св. 30 до 150

-

±25 %

ПГФ-903У-

сероуглерод

СS2

от 0 до 3,1 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 3,1 до 15 -1

млн

св. 10 до 47

-

±25 %

ПГФ-903У-

фенол

С6Н60

от 0 до 0,25 млн-1 включ.

от 0 до 1 включ.

±0,25 мг/м3

-

св. 0,25 до 4 -1

млн

св. 1 до 15,6

-

±25 %

ПГФ-903У-

тетрафторэтилен

С2F4

от 0 до 7,2 млн-1 включ.

от 0 до 30 включ.

±7,5 мг/м3

-

св. 7,2 до 40 -1

млн

св. 30 до 166

-

±25 %

Примечания:

1)    Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1, выполнен для условий +20 °С и 760 мм рт. ст.

2)    Газоанализаторы с установленными преобразователями газовыми с фотоионизацион-ными сенсорами не могут быть использованы для измерения ПДК в воздухе рабочей зоны, используются для измерения содержания определяемого компонента при аварийной ситуации.

3)    Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя трансмиттер и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора Vector.

Таблица 6 - Прочие метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С равны, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого времени установления показаний по уровню 0,9 (Т0,9д), с, не более:

-    для преобразователей ПГТ

-    для преобразователей ПГЭ, ПГО, ПГФ

30

60

Наименование характеристики

Значение

Время прогрева газоанализаторов, мин, не более

10

Диапазон напряжение питания постоянного тока, В

от 18 до 32

Потребляемая электрическая мощность, Вт, не более:

5,3

Средний срок службы, лет

10

Средняя наработка на отказ, ч*

35 000

Газоанализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Маркировка взрывозащиты:

-    трансмиттер Vector;

-    преобразователи газовые ПГО-903У, ПГТ-903У;

-    преобразователи газовые ПГТ-903У (при удаленном подключении преобразователя);

-    преобразователи газовые ПГЭ-903У, ПГФ-903У

1 Ex db [ia Ga] IIC T4 Gb X (для температуры от -60 до +85 оС) 1 Ex db [ia Ga] IIC T6 Gb X (для температуры от -60 до +75 оС)

1 Ex db ib mb IIC T6 Gb (для температуры от -60 до +75 оС), 1 Ex db ib mb IIC T4 Gb о (для температуры от -60 до +85 оС)

1 Ex db ib mb IIC T6 Gb о (для температуры от -60 до +90 оС)

1 Ex ibmb IIC T6 Gb

Нормальные условия эксплуатации:

-    температура окружающей среды, oC:

-    относительная влажность окружающей среды при температуре +35 oC, %

-    атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84,4 до 106,7

Рабочие условия эксплуатации:

»-» o/"4

-    температура окружающей среды, C:

-    для преобразователей ПГТ-903У

-    для преобразователей ПГО-903У

-    для преобразователей ПГЭ-903У

-    для преобразователей ПГФ-903У

-    для трансмиттера (при выносном подключении датчика)

-    относительная влажность окружающей среды при температуре +35 oC, %

-    атмосферное давление, кПа

от -60 до +90 от -60 до +85 от -60 до +75 от -40 до +75

от -60 до +85 до 95 без конденсации от 84 до 117,3

Примечание - * без учета срока службы преобразователей газовых.

Условное обозначение составной части газоанализаторов

Габаритные размеры, мм, не более

Масса, кг

длина

ширина

(без

кабельных

вводов)

высота

диаметр

Трансмиттер

191

109

143

-

5,8

ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У

-

-

143

50

0,65

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную на корпусе газоанализаторов.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Кол.

Трансмиттер

-

1 шт.

Преобразователи газовые

ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У

1 или 2 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 242-2174-2017

1 экз.

Комплект принадлежностей

-

1 компл.

Поверка

осуществляется по документу МП 242-2174-2017 «Газоанализаторы Vector. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 октября 2017 г.

Основные средства поверки:

-    стандартные образцы состава газовые смеси метан - воздух (ГСО 10257-2013), пропан -воздух (ГСО 10263-2013), гексан - воздух (ГСО 10335-2013), ацетилен - воздух (ГСО 10386-2013), водород - воздух (ГСО 10325-2013), акрилонитрил - воздух (ГСО 10534-2014), метан - азот (ГСО 10256-2013), пропан - азот (ГСО 10262-2013), гексан - азот (ГСО 10334-2013), ацетилен -азот (ГСО 10379-2013), этан - воздух (ГСО 10244-2013), бутан - воздух (ГСО 10246-2013), изобутан - воздух (ГСО 10333-2013), пентан - воздух (ГСО 10364-2013), пропилен - воздух (ГСО 10250-2013), этилен - воздух (ГСО 10248-2013), бензол - воздух (ГСО 10366-2013), ацетон -воздух (ГСО 10385-2013), диоксид углерода - воздух (ГСО 10241-2013), сероводород - воздух (ГСО 10329-2013), кислород - азот (ГСО 10253-2013), оксид углерода - воздух (ГСО 10242-2013), диоксид азота - воздух (ГСО 10331-2013), диоксид серы - воздух (ГСО 10342-2013), аммиак -воздух (ГСО 10327-2013), оксид азота - азот (ГСО 10323-2013), оксид этилена - воздух (ГСО 10387-2013), метанол - воздух (ГСО 10337-2013), изобутилен - воздух (ГСО 10539-2014), диэтиламин - азот (ГСО 10657-2015), тетрафторэтилен - азот (ГСО 10656-2015) в баллонах под давлением.

-    рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - комплекс динамический газосмесительный ДГК-В (рег. № 50724-12).

-    рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС исполнений ГГС-К или ГГС-Т (рег. № 62151-15), в комплекте с источниками микропотока: хлора (ИМ09-М-А2), хлорида водорода (ИМ108 - М - Е), фторида водорода (ИМ130-М-А2), формальдегида (ИМ130-М-А2), метилмеркаптана (CH3SH ИМ39 - М - Б), этилмеркаптана (ИМ07 - М - А2), сероуглерода (ИМ41 - М - А2), фенола (ИМ89 - М - А2) (рег. № 15075-09), несимметричного диметилгидразина ИМ-РТ9-М-А1 (рег. № 46915-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Техническая документация фирмы «ESP Safety Inc».

71146-18
Номер в ГРСИ РФ:
71146-18
Производитель / заявитель:
"ESP Safety Inc.", США
Год регистрации:
2018
Cрок действия реестра:
21.05.2028
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
