| Номер в госреестре | 71147-18 |
| Наименование СИ | Интерферометры лазерные |
| Обозначение типа СИ | ФТИ |
| Изготовитель | ЗАО "Дифракция", г.Новосибирск |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Интерферометры лазерные ФТИ (далее интерферометры) предназначены для измерений отклонений от плоскостности оптических поверхностей.
Измерение отклонений от плоскостности оптических поверхностей основано на анализе деформации формы интерференционных полос возникающих в промежутке между поверхностью контролируемой детали и эталонной поверхностью сравнения в результате интерференции отраженных от них волновых фронтов.
Интерферометр состоит из следующих основных блоков: оптико-механического блока, блока байонетного крепления эталонной пластины и компьютера с программным обеспечением (ПО) для управления интерферометром и анализа интерферограм. Опционально интерферометр может оснащаться блоком фазового сдвига с пъезоприводом.
В качестве источника света в интерферометре может использоваться He-Ne лазер с длиной волны 632 нм или DPSS лазер с длиной волны 532 нм. Оптико-механический блок преобразует лазерное излучение и формирует плоский волновой фронт. Далее волновой фронт с помощью эталонной пластины, закрепленной в байонетном креплении, делится на два. Один волновой фронт - опорный - отражается от поверхности эталонной пластины непосредственно назад в интерферометр. Другой - рабочий волновой фронт - проходит эталон и искажается контролируемой деталью. Он также возвращается в интерферометр и интерферирует с опорным. Анализ получаемой интерференционной картины дает информацию об отклонениях от плоскостности измеряемой оптической поверхности.
Интерферометры в зависимости от диаметра эталонной пластины изготавливают двух модификаций: ФТИ-50 и ФТИ-100 (таблица 2).

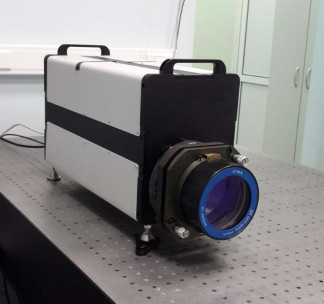

Внешний вид интерферометров приведен на рисунке 1.
Пломбирование интерферометров лазерных ФТИ от несанкционированного доступа не предусмотрено.
Интерферометры оснащены программным обеспечением (ПО) DiOpto. Програмное обеспечение позволяет вычислять отклонения формы контролируемой поверхности от эталонной плоскости методами трассирования полос (TS) или спектральным методом (SM) и при наличии блока фазового сдвига - методом фазового сдвига (PS).
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО интерферометров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DiOpto |
| Номер версии (идентификационный номер) ПО | v.3.17 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Защита программного обеспечения интерферометров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики интерферометров
| Модификация | ФТИ-50 | ФТИ-100 |
| Диапазон измерений отклонений от плоскостности, мкм | от 0,03 до 2,00 | от 0,03 до 2,00 |
| Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мкм | ±0,025 | ±0,025 |
| Воспроизводимость измерений, мкм, не более | 0,005 | 0,005 |
Таблица 3 - Технические характеристики интерферометров
| Модификация | ФТИ-50 | ФТИ-100 |
| Максимальный диаметр измеряемых оптических поверхностей, мм | 50 | 100 |
| Класс лазера по ГОСТ 31581-2012 | 3А | |
| Длина волны лазера, нм, не более | ||
| - He-Ne лазер | 632 | |
| - DPSS лазер | 532 | |
| Мощность, не более, мВт | 4 | |
| Допустимое значение частоты возмущающих гармонических | ||
| вибраций, не более, Г ц | 30 | |
| Параметры электропитания | ||
| Напряжение переменного тока, В | от 200 до 240 | |
| Частота, Гц | от 49 до 51 | |
| Масса, кг, не более | 18 | |
| Габаритные размеры, не более, мм | ||
| - длина | 270 | |
| - ширина | 205 | |
| - высота | 500 | |
| Условия эксплуатации | ||
| - температура окружающей среды, °С | От +18 до +22 | |
| - относительная влажность, % | От 50 до 90 | |
наносится на титульный лист руководства по эксплуатации типографским способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Интерферометр лазерный | ФТИ | 1 шт. |
| Блок фазового сдвига с пьезоприводом* | 1 шт. | |
| Компьютер с ПО | 1 шт. | |
| Технические условия | ЮТ.60826752.001ТУ | 1 экз. |
| Руководство по эксплуатации | ШГ.60826752.001РЭ | 1 экз. |
| Методика поверки | МП № 203-65-2017 | 1 экз. |
* поставляется опционально
осуществляется по документу МП № 203-65-2017 «Интерферометры лазерные ФТИ. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 сентября 2017 г.
Основное средство поверки: мера отклонений от плоскостности 0 120 мм, рег. № 48279-11. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
| Зарегистрировано поверок | 22 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
