Анализаторы растворенного кислорода ОКСИКОН-02, 71154-18

71154-18
Анализаторы растворенного кислорода «ОКСИКОН-02» предназначены для измерения массовой концентрации растворенного в воде кислорода при контроле качества воды.
Карточка СИ
Номер в госреестре 71154-18
Наименование СИ Анализаторы растворенного кислорода
Обозначение типа СИ "ОКСИКОН-02"
Изготовитель Общество с ограниченной ответственностью "Оксикон" (ООО "Оксикон"), г. Санкт-Петербург
Год регистрации 2018
Срок свидетельства 21.05.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы растворенного кислорода «ОКСИКОН-02» предназначены для измерения массовой концентрации растворенного в воде кислорода при контроле качества воды.

Описание

Принцип действия анализаторов основан на измерении предельного диффузионного тока восстановления кислорода на индикаторном электроде, пропорционального концентрации кислорода в анализируемой среде.

Анализаторы представляют собой электрохимические приборы с проточным датчиком. В качестве датчика кислорода применяется мембранная гальваническая ячейка, представляющая собой электродную систему, отделенную от анализируемой среды газопроницаемой мембраной. Электродная система, состоящая из индикаторного, вспомогательного и защитного электродов, находится в растворе рабочего электролита. Кислород из анализируемого раствора диффундирует через газопроницаемую мембрану в гальваническую ячейку и восстанавливается на индикаторном электроде. Концентрация растворенного кислорода в воде, отображаемая на цифровом индикаторе, пропорциональна этому диффузионному току восстановления кислорода на электроде и зависит от температуры анализируемой среды. Защитный электрод необходим для устранения нулевого тока ячейки. Анализаторы имеют два поддиапазона измерения с автоматическим переключением с одного на другой.

Анализаторы конструктивно состоят из устройств первичного и измерительного преобразователей.

Анализаторы выпускаются двух модификаций:

-    0КСИК0Н-02П - портативный прибор с автономным питанием и цифровой индикацией результатов измерения;

-    0КСИК0Н-02С - стационарный прибор с питанием от сети переменного тока и цифровой индикацией результатов измерения.

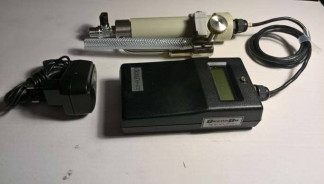

Внешний вид анализаторов и схемы пломбировки от несанкционированного доступа представлены на рисунках 1 и 3.

Обозначение места нанесения знака поверки на анализаторах представлено на рисунках

2 и 3.

Элементы настройки измерительной части анализаторов конструктивно защищены. Корпус устройства измерительного преобразователя анализатора опломбирован снаружи сбоку пломбой в виде наклейки, которая при попытке несанкционированного вскрытия повреждается. Схемы пломбировки анализаторов от несанкционированного доступа приведены на рисунках 1 и 3.

Программное обеспечение

ПО «Оксикон-02» состоит из встроенного программного обеспечением являющегося неотъемлемой частью анализаторов. Метрологически значимой частью является всё встроенное ПО прибора.

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Окси-02П

Номер версии (идентификационный номер) ПО

9.х

Идентификационное наименование

Окси-02С

Номер версии (идентификационный номер) ПО

6.х

Уровень защиты ПО анализаторов «Оксикон-02» от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний массовой концентрации растворенного кислорода, мг/л

от 0 до 15

Диапазон измерений массовой концентрации растворенного кислорода:

-    1 поддиапазон, мкг/л

-    2 поддиапазон, мг/л

от 3 до 999 от 1 до 15

Пределы допускаемой основной относительной погрешности измерения концентрации кислорода, %

±[5 + 0,3(D/X - 1)], где D - верхнее значение поддиапазона измерения;

Х - измеренное значение концентрации кислорода.

Пределы допускаемой дополнительной относительной погрешности измерений концентрации кислорода от изменения температуры окружающего воздуха на каждые 15 °С, доля от основной относительной погрешности измерения

±0,5

Диапазон показаний температуры анализируемой среды, °С

от +1 до +70

Диапазон измерений температуры анализируемой среды, °С

от +10 до +50

Пределы допускаемой абсолютной погрешности измерения температуры анализируемой среды, °С

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

ОКСИКОН-02П

ОКСИКОН-02С

1

2

3

Время установления показаний, мин, не более

2

Параметры электрического питания: - напряжение постоянного тока, В

4,5

_

- напряжение переменного тока, В

-

230±23

- частота переменного тока, Гц

-

50±1

Потребляемая мощность, ВА, не более

-

2,5

Время непрерывной работы, ч, не менее

40

-

Продолжение таблицы 3

1

2

3

Габаритные размеры первичного преобразователя, мм, не более:

- длина

80

45

- ширина

80

65

- высота

230

230

Габаритные размеры измерительного преобразователя, мм, не более:

- длина

40

70

- ширина

85

110

- высота

190

140

Габаритные размеры адаптера питания, мм, не более:

- длина

75

-

- ширина

50

-

- высота

65

-

Масса, кг, не более:

- первичного преобразователя

0,45

0,4

- измерительного преобразователя

0,25

0,4

- адаптера питания

0,15

-

Средняя наработка на отказ, ч, не менее

20000

Полный средний срок службы, лет, не менее

10

Нормальные условия:

- температура окружающей среды, °С

от +15 до +25

- температура анализируемой среды, °С

от +15 до +25

- относительная влажность, %

до 80

- расход анализируемой среды, л/ч

от 6 до 10

- атмосферное давление, кПа

от 84,0 до 106,7

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- температура анализируемой среды, °С

от +10 до +50

- относительная влажность, %, не более

95

- расход анализируемой среды, л/ч

от 3 до 50

- атмосферное давление, кПа

от 84,0 до 106,7

Знак утверждения типа

наносят на титульный лист эксплуатационной документации типографским способом и на лицевую панель измерительного преобразователя.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количе

ство

0КСИК0Н-02П

0КСИК0Н-02С

1

2

3

4

Первичный преобразователь

+

+

1 шт.

Измерительный преобразователь

+

+

1 шт.

Комплект ЗИП

+

+

1 шт.

Адаптер блока питания

+

1 шт.

Сетевой кабель

-

+

1 шт.

Руководство по эксплуатации

0К.4215.111.100-П РЭ

0К.4215.111.100-С РЭ

1 экз.

Паспорт

0К.4215.111.100-П ПС

0К.4215.111.100-С ПС

1 экз.

Методика поверки

436-146-2018 МП

1 экз.

Поверка

осуществляется по документу 436-146-2018 МП «Анализатор растворенного кислорода «ОКСИКОН-02». Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 25.01.2018 г. Основные средства поверки:

-    государственные стандартные образцы ГСО № 10532-2014(О2 + азот));

-    термометр лабораторный М-4 (регистрационный № 303-91);

-    прибор комбинированный Testo 622 (регистрационный № 53505-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки при первичной поверке наносится в Паспорте. При периодической поверке знак поверки в виде наклейки наклеивается на боковую сторону измерительного преобразователя анализатора модификации «ОКСИКОН-02С» или на заднюю сторону измерительного преобразователя анализатора модификации «ОКСИКОН-02П».

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.652-2016 ГСИ Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)

ГОСТ 22018-84 Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические требования

ОК.4215.111.100 ТУ Анализаторы растворенного кислорода «ОКСИКОН-02». Технические условия

71154-18
Номер в ГРСИ РФ:
71154-18
Производитель / заявитель:
Общество с ограниченной ответственностью "Оксикон" (ООО "Оксикон"), г. Санкт-Петербург
Год регистрации:
2018
Cрок действия реестра:
21.05.2029
