Государственный реестр средств измерений

Термометры цифровые Atkins Aqua Tuff NSP1413, 71155-18

71155-18
Термометры цифровые Atkins Aqua Tuff NSP1413 (далее по тексту - термометры) в комплекте с первичными термопреобразователями (зондами) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.
Карточка СИ
Номер в госреестре 71155-18
Наименование СИ Термометры цифровые
Обозначение типа СИ Atkins Aqua Tuff NSP1413
Изготовитель "Cooper-Atkins Corporation", США
Год регистрации 2018
Срок свидетельства 21.05.2024
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Термометры цифровые Atkins Aqua Tuff NSP1413 (далее по тексту - термометры) в комплекте с первичными термопреобразователями (зондами) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.

Описание

Принцип действия термометров основан на измерении электрических сигналов (термо-ЭДС) и преобразовании их в значения температуры с последующей индикацией.

Термометры являются портативными микропроцессорными приборами, и состоят из электронного блока с автономным питанием и подключаемых к нему пяти сменных датчиков температуры (зондов): термоэлектрических преобразователей (термопар или ТП) с НСХ типа «K» по ГОСТ Р 8.585-2001.

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

Термометры цифровые комплектуются пятью сменными измерительными зондами. Сменные измерительные зонды отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

Измерительный зонд 50208-К предназначен для измерений температуры жидких сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.

Измерительный зонд 50207-К используется для измерений температуры жидких и твердых сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали со штекерным соединением с плоскими разъемами.

Измерительный зонд 50306-К предназначен для измерений температуры газообразных сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, снабженный защитной арматурой в виде пустотелого цилиндрического перфорированного корпуса, зажимного крепления для монтажа зонда на объект измерений и удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.

Зонды 50014-К и 50004-К предназначены для измерений температуры поверхностей.

Измерительный зонд 50014-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который интегрирован в корпус держателя, выполненного из тефлона (фторопласта), удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами. Держатель обладает прижимной ручкой и утяжелителем, вес которого достаточен для плотного прижима термочувствительной зоны зонда к измеряемому объекту.

Измерительный зонд 50004-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который размещен во фторопластовом держателе, закрепленном на выносную штангу для ручного удержания, удлинительных термоэлектродных проводов в защитной оболочке со штекерным соединением с плоскими разъемами.

Электронный блок конструктивно выполнен в компактном прямоугольном корпусе из пластика и имеет на передней панели трехразрядный жидкокристаллический дисплей и кнопки управления. Внутри корпуса блока размещена электронная схема на печатной плате и отсек для 2-х щелочных батарей размера ААА. В верхней части корпуса электронного блока находится разъем для подключения измерительного зонда.

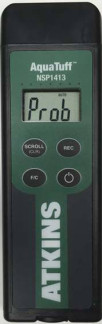

Фотографии внешнего вида термометра, транспортировочного чемодана с термометром и измерительными зондами представлены на рисунках 1 и 2. Внешний вид измерительных зондов приведен на рисунке 3.

б)50207-К

д)50004-К

Программное обеспечение

Термометры имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается на термометр на заводе-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения - отсутствуют.

В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».

Таблица 1 - Метрологические и технические характеристики термометров

Наименование характеристики

Значение

Диапазон измерений температуры (в зависимости от используемого измерительного зонда), °С

-    50004-К

-    50014-К

-    50207-К

-    50208-К

-    50306-К

от -40 до +149 от -40 до +260 от -73 до +260 от -40 до +205 от -73 до +316

Условное обозначение номинальной статической характеристики ЧЭ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013)

К

Пределы допускаемой основной абсолютной погрешности термометра (в зависимости от используемого измерительного зонда), °С - 50004-К

±4,0(*)(**)

- 50014-К

±4,0(*)(**)

- 50207-К

±2,0(*)(от -73 до -20 °С включ.), ±1,0(*)(св -20 до +30 °С включ.), ±1,5(*)(св +30 до +70 °С включ.), ±2,0(*)(св +70 до +260 °С включ.);

- 50208-К

±2,0(*)(от -40 до -20 °С включ.), ±1,0(*)(св -20 до +30 °С включ.), ±1,5(*)(св +30 до +70 °С включ.), ±2,0(*)(св +70 до +205 °С включ.);

- 50306-К

±3,0(*)

Пределы допускаемой дополнительной абсолютной погрешности термометра при изменении температуры окружающей среды от нормальных условий (от +20 до +30 °С включ.) в диапазоне от 0 до +50 °С, °С/1 °С

0,05

Разрешающая способность дисплея прибора, °С

0,1

Масса электронного блока, г, не более

150

Габаритные размеры электронного блока (ДхШхГ), мм, не более

165x57x33

Напряжение питания, В

1,5 (2 щелочные батареи типа ААА)

Длина монтажной части зонда, мм, не более

-    50207-К

-    50208-К

9,0

18,5

Диаметр монтажной части зонда, мм, не более

-    50207-К

-    50208-К

1,5

5,0

Длина зонда, мм, не более

-    50004-К

-    50014-К

-    50306-К

770

825

130

Наименование характеристики

Значение

Диаметр защитной арматуры зонда, мм, не более - 50306-К

6, 0

Диаметр измерительной площадки зонда, мм, не более - 50004-К

16,0

- 50014-К

16,5

Диаметр прижимной площадки зонда, мм, не более - 50004-К

32,0

- 50014-К

63,5

Нормальные условия:

- температура окружающей среды, °С

от +20 до +30

Рабочие условия эксплуатации:

- температура окружающей среды, °С:

от 0 до +50

- относительная влажности воздуха, %

до 95

Средняя наработка до отказа, ч, не менее

40000

Средний срок службы термометра, лет, не менее

5

Примечания к таблице 1:

( ) - погрешность нормирована вместе с электронным блоком (измерительным модулем).

(**) ^ v ' - при измерении температуры поверхности твердых тел с применением специальной

теплопроводящей пасты.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средств измерений

Наименование

Кол-во

Электронный блок термометра

1 шт.

Первичный термопреобразователь (зонд)

модель и количество в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

Паспорт

1 экз.

Методика поверки МП 207.1-082-2017

1 экз.

Переносной чемодан для транспортировки

1 шт.

Удлинительный кабель

1 шт.

Кисточка для очистки поверхностей

1 шт.

Щелочная батарейка типа ААА

2 шт.

Поверка

осуществляется по документу МП 207.1-082-2017 «Термометры цифровые Atkins Aqua Tuff NSP1413. Методика поверки», утверждённому ФГУП «ВНИИМС» 18.12.2017 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Калибратор температуры поверхностный КТП-2 (Регистрационный № 53247-13); Калибратор температуры поверхностный КТП-500 (Регистрационный № 21590-06); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11).

Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы «Cooper-Atkins Corporation», США.
