| Номер в госреестре | 71157-18 |
| Наименование СИ | Системы отбора постоянных объемов пробы |
| Обозначение типа СИ | CVS-7000 |
| Изготовитель | "Horiba Ltd.", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы отбора постоянных объемов пробы CVS-7000 (далее - системы) предназначены для отбора отработавших газов автомобиля, разбавления их воздухом и измерений объемного расхода смеси отработавших газов автомобиля и воздуха.
Принцип действия систем основан на измерении объемного расхода газовой смеси с помощью критических сопел Вентури. Системы производят отбор отработавших газов автомобиля и разбавление отработавших газов очищенным воздухом, измерение объемного расхода смеси отработавших газов и воздуха и накопление проб смеси отработавших газов и воздуха в пробоотборных мешках для последующего анализа при помощи газоаналитической системы.
Системы выпускаются в модификациях, отличающихся количеством установленных критических сопел Вентури, наличием теплообменника и механизма переключения критических сопел Вентури. Модификации систем приведены в таблице 1.
Таблица 1 - Модификации систем отбора постоянных объемов пробы CVS-7000
| Модификации системы | Количество критических сопел Вентури ^ | Наличие теплообменника 2) | Наличие механизма переключения критических сопел Вентури |
| CVS-7100 | 1 | - | - |
| CVS-7200 | от 1 до 3 | - | + |
| CVS-7200S | от 1 до 4 | - | + |
| CVS-7200SE | от 1 до 4 | - | + |
| CVS-7300 | 1 | + | - |
| CVS-7300T 3) | 1 | + | - |
| CVS-7400 | от 1 до 3 | + | + |
| CVS-7400S | от 1 до 4 | + | + |
| CVS-7400T3) | 3 | + | + |
| ^ Количество критических сопел Вентури, установленных в системе одновременно. | |||
| 2) Теплообменник обеспечивает стабилизацию температуры смеси отработавших га | |||
| зов и воздуха при заданном значении температуры +40 °С с погрешностью поддержания | |||
| температуры ±5 °С. 3) Системы оснащаются дополнительным смесительным каналом для отбора отра | |||
| ботавших газов автомобилей с дизельными двигателями. | |||
Системы состоят из следующих основных блоков:
- блок отбора выхлопных газов ESU;
- блок отбора проб в мешки BSU;
- блок управления MCU.
Блок управления MCU предназначен для управления работой всех блоков и составляющих системы, отображения результатов измерений на экране и хранения результатов (при работе системы совместно с системой газоаналитической МЕХА-7000, MEXA-ONE или аналогичной, выпускаемой HORIBA Ltd., функции блока управления каждой из систем могут быть объединены в одном блоке управления MCU, устанавливаемом в стойке газоаналитической системы).
На входе блока отбора выхлопных газов ESU установлены фильтр для очистки разбавляющего воздуха и Т-образный блок смешивания RMT (и/или туннель), в который поступают отработавшие газы автомобиля и разбавляющий воздух.
Блок отбора выхлопных газов ESU включает в себя:
- смеситель для перемешивания отработавших газов автомобиля и воздуха,
- теплообменник (при наличии в модификации системы),
- блок с критическими соплами Вентури для измерения объемного расхода смеси отработавших газов и воздуха,
- датчики измерения температуры и давления смеси отработавших газов и воздуха,
- система для отбора проб из потока отработавших газов и воздуха в пробоотборные мешки блока BSU,
- блок интерфейса IFC между блоком управления MCU и блоком ESU.
В блоке отбора выхлопных газов ESU дополнительно может быть установлен сепаратор или полнопоточный фильтр, который удаляет из смеси пыль, защищает сопла от абразивного износа.
К выходу блока отбора выхлопных газов ESU подсоединяется воздуходувка, которая прогоняет смесь обработавших газов и воздуха через критические сопла Вентури.
Блок отбора проб в мешки BSU предназначен для отбора проб смеси отработавших газов и воздуха и хранения отобранных проб в пробоотборных мешках для последующего анализа при помощи газоаналитической системы. Опционально в комплект поставки системы может входить подогреваемый шкаф для пробоотборных мешков.
Системы отбора постоянных объемов пробы CVS-7000 выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах.
Пломбирование систем отбора постоянных объемов пробы CVS-7000 не предусмотрено.

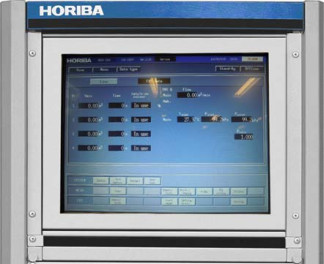

Общий вид системы представлен на рисунках 1 - 3.
Системы отбора постоянных объемов пробы CVS-7000 имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач отбора отработавших газов автомобиля, разбавления их воздухом и измерения объемного расхода смеси отработавших газов автомобиля и воздуха.
Встроенное ПО установлено в блоке управления MCU и выполняет следующие основные функции:
- управление работой всех блоков и составляющих системы;
- прием и обработку измерительной информации от первичных измерительных преобразователей;
- диагностика аппаратной и программной частей системы;
- хранение результатов измерений;
- обмен данными с персональным компьютером через интерфейс связи Ethernet или RS-232. Встроенное ПО производит вычисление результатов измерений объемного расхода
смеси отработавших газов и воздуха по данным от первичных измерительных преобразователей. Встроенное ПО состоит из двух частей: MEXA - для управления работой блока отбора выхлопных газов ESU, MCU - для управления всеми блоками системы, сбора, обработки и хранения информации.
Идентификация встроенного программного обеспечения производится путем вывода номера версии ПО MEXA и номера версии ПО MCU на экране блока управления. Влияние встроенного ПО на метрологические характеристики систем учтено при их нормировании. Уровень защиты «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | MEXA | MCU |
| Номер версии (идентификационный номер) ПО | не ниже 3.00 | не ниже 3.03 |
| Цифровой идентификатор ПО | - | - |
Таблица 3 - Метрологические характеристики
| Модификации системы | Номинальные значения объемного расхода смеси отработавших газов и воздуха, м3/мин | Пределы допускаемой относительной погрешности, % |
| CVS-7100, CVS-7200, CVS-7200SE, CVS-7300, CVS-7400, CVS-7400Т | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 | ±2 |
| CVS-7200S, CVS-7300^ CVS-7400S | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30 | |
| Примечание - Конкретные значения объемного расхода смеси отработавших газов и воздуха зависят от модификации системы, количества и характеристик критических сопел Вентури, установленных в системе, и согласовываются при заказе. | ||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления смеси отработавших газов и воздуха, кПа | от 93,3 до 104,0 |
| Пределы допускаемой абсолютной погрешности измерений абсолютного давления, кПа | ±0,1 |
| Диапазон измерений температуры смеси отработавших газов и воздуха, °С | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
Таблица 5 - Основные технические характеристики
| Наименование | Габаритные размеры, (ШхГхВ) 1}, мм, не более | Масса, кг, не более | Потребляемая мощность 2), кВА, не более |
| Стойка блока отбора выхлопных газов ESU для модификаций: - CVS-7100 | 950x865x1580 | 350 | 3 |
| - CVS-7200 | 950x910x1580 | 350 | 3 |
| - CVS-7200S, CVS-7200SE | 850x760x2500 | 300 | 3 |
| - CVS-7300 | 1270x1005x1580 | 500 | 15 |
| - CVS-7300T | 1270x1005x1580 | 500 | 15 |
| - CVS-7400 | 1270x1005x1580 | 550 | 15 |
| - CVS-7400T | 1270x1005x1580 | 500 | 15 |
| - CVS-7400S | 1710x1005x2000 | 650 | 15 |
| Стойка блока отбора проб в мешки BSU | 580x860x2000 | 300 | 1,5 |
| Стойка блока управления MCU | 570x850x2000 3) | 50 | 0,5 |
| Т-образный блок смешивания RMT | 1330x660x970 | 100 | 2 |
| 1) Указаны габаритные размеры при комплектации блока ESU без смесителя и иного | |||
| навесного оборудования. 2) Система может комплектоваться теплообменниками под различный расход воздуха. | |||
| В таблице указаны максимальные значения для систем под расход до 20 м3/мин. | |||
| 3) Блок управления MCU устанавливается в стойке газоаналитической системы, высо | |||
| та стойки варьируется от 1200 до 2000 мм в зависимости от заказа. | |||
| Наименование характеристики | Значение |
| Электрическое питание: - систем с теплообменником от трехфазной сети переменного тока (соединение треугольник): напряжение, В частота, Гц - систем без теплообменника от сети переменного тока: напряжение, В частота, Гц | от 360 до 440 50±1 от 207 до 253 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +35 80 от 84 до 106,7 |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 15 |
наносится на эксплуатационные документы типографским способом и на корпус блока отбора выхлопных газов ESU в виде наклейки.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы отбора постоянных объемов пробы CVS-70001) | - | 1 шт. |
| Комплект запасных принадлежностей2 | - | 1 комп. |
| Комплект эксплуатационной документации2-* | - | 1 комп. |
| Методика поверки | МП-2550-0290-2017 | 1 экз. |
| 1) Состав и модификация системы согласовываются при заказе. 2) Комплекты принадлежностей и эксплуатационной документации согласовываются | ||
| при заказе. | ||
осуществляется по документу МП-2550-0290-2017 «Системы отбора постоянных объемов пробы CVS-7000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июня 2017 г.
Основные средства поверки:
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013;
- средства измерений абсолютного давления (с внешним датчиком давления) по ГОСТ Р 8.840-2013, диапазон измерений от 90 до 110 кПа, пределы допускаемой абсолютной погрешности ±0,03 кПа.
- средства измерений температуры газовых и жидких сред (с внешним датчиком температуры) по ГОСТ 8.558-2009, диапазон измерений от 0 до плюс 100 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Правила ЕЭК ООН № 49 Единообразные предписания, касающиеся подлежащих принятию мер по ограничению выбросов загрязняющих газообразных веществ и твердых частиц из двигателей с воспламенением от сжатия, предназначенных для использования на транспортных средствах, а также выбросов загрязняющих газообразных веществ из двигателей с принудительным зажиганием, работающих на природном газе или сжиженном нефтяном газе и предназначенных для использования на транспортных средствах
Правила ЕЭК ООН № 83 Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении выбросов загрязняющих веществ в зависимости от топлива, необходимого для двигателей
ГОСТ Р 41.83-2004 Единообразные предписания, касающиеся сертификации транспортных средств в отношении выбросов вредных веществ в зависимости от топлива, необходимого для двигателей
ГОСТ Р 41.49-2003 Единообразные предписания, касающиеся сертификации двигателей с воспламенением от сжатия и двигателей, работающих на природном газе, а также двигателей с принудительным зажиганием, работающих на сжиженном нефтяном газе, и транспортных средств, оснащенных двигателями с воспламенением от сжатия, двигателями, работающими на природном газе, и двигателями с принудительным зажиганием, работающими на сжиженном нефтяном газе, в отношении выбросов вредных веществ
ГОСТ Р 8.618-2014 Государственная поверочная схема для средств измерений объемного и массового расхода газа.
Техническая документация изготовителя.
