Комплексы измерительные влажности и температуры почвы переносные ПИВиТ, 71159-18

Назначение

Комплексы измерительные влажности и температуры почвы переносные ПИВиТ (далее -комплекс ПИВиТ) предназначены для автоматических измерений агрометеорологических параметров: температуры и влажности почвы.

Описание

Принцип действия комплекса ПИВиТ основан на измерении агрометеорологических параметров посредством следующих датчиков и методов измерений:

-    датчика объемной доли воды (влажности) в почве MAS-1 (далее - датчик MAS-1) емкостным методом измерений диэлектрической проницаемости смеси почвы с водой;

-    датчика-щупа температуры почвы JUMO (далее - датчик JUMO). Принцип измерения температуры почвы основан на зависимости сопротивления платинового чувствительного элемента Pt100.

Конструктивно комплексы ПИВиТ представляют собой комплект датчиков и регистрирующее устройство SEBA Unilog Light в корпусе, а также необходимые соединительные элементы.

Выходные сигналы со всех датчиков считываются регистрирующим устройством SEBA Unilog Light, преобразуются в значение измеряемой величины и сохраняются в памяти комплекса ПИВиТ и могут быть сохранены во встроенную флэш-память.

Комплексы ПИВиТ предназначены для работы в полевых условиях и выдерживают понижение температуры до минус 40 °С и повышение до температуры плюс 60 °С. При возвращении температуры эксплуатации полностью восстанавливает метрологические и технические характеристики.

В комплект поставки комплекса ПИВиТ может входить навигатор модели Garmin eTrex20x или аналог для определения географических координат места измерения. При его наличии во время работы существует возможность записать в навигатор маршрут движения, а также конкретные точки мест измерения температуры и влажности почвы.

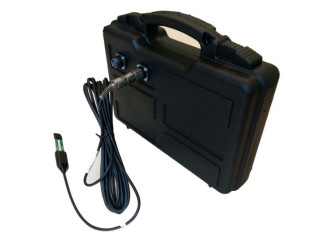

Дополнительно комплекс ПИВиТ может комплектоваться кабелем для подключения к компьютеру и сопутствующими приспособлениями для установки и фиксации датчиков в земле. Общий вид комплекса ПИВиТ представлен на рисунке 1. Пломбировка комплекса ПИВиТ не предусмотрена.

Программное обеспечение

Комплексы ПИВиТ обладают встроенным и внешним программным обеспечением.

Встроенное программное обеспечение (далее - ВПО) комплексов ПИВиТ записано в постоянную память регистрирующего устройства SEBA Unilog Light и предназначено для хранения градуировочных характеристик датчиков, преобразования сигнала с датчиков, обработки измерительной информации, архивирования и передачи данных.

ВПО устанавливается в комплексы ПИВиТ в процессе производства и защищено от доступа и изменения паролем. Существует два уровня доступа: уровень пользователя для чтения (просмотра) параметров из памяти и уровень администратора для конфигурации универсального регистрирующего устройства. В ВПО предусмотрены сторожевой таймер и возможность самостоятельного отслеживания сбоев и зависаний.

Для настройки параметров работы ВПО и комплексов ПИВиТ в целом предназначено внешнее программное обеспечение «SEBA Cоnfiguration» (SC). Внешнее ПО поставляется в комплекте с ПИВиТ. SC обладает графическим интерфейсом, позволяющим считывать и изменять (при наличии пароля) все параметры ВПО, обновлять ВПО, проводить измерения, отладку и обслуживание комплексов ПИВиТ.

Идентификационные данные ПО приведены в таблице 1.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность

Поверка

осуществляется по документу МП 268-241-2017 «ГСИ. Комплексы измерительные влажности и температуры почвы переносные ПИВиТ. Методика поверки», утвержденному ФГУП «УНИИМ» «02» февраля 2018 г.

Основные средства поверки:

-    рабочий эталон содержания влаги в твердых веществах и материалах 1-го или

2 разряда по ГОСТ 8.630-2013.

-    рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009 в диапазоне значений от минус 50 до плюс 50 °С;

-    камера климатическая, диапазон температур от минус 10 до плюс 80 °С и относительной влажности от 5 до 95%;

-    камера морозильная с диапазоном воспроизводимых температур от минус 50 до плюс 5 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
