| Номер в госреестре | 71161-18 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ЭнИ-12 (ЭМИС-БАРРО 10) |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-техническая компания ББМВ" (ООО "ИТеК ББМВ"), г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2028 |
| МПИ (интервал между поверками) | 5 лет; 4 года - для датчиков с пределами осн.прив. погрешности ±0,1 %, ±0,15 %; 3 года - для датчиков с пределами осн.прив. погрешности ±0,075 % |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10), (далее - датчики), предназначены для измерений избыточного давления (ДИ), абсолютного давления (ДА), разрежения (ДВ), избыточного давления-разрежения (ДИВ), разности давлений (ДД), гидростатического давления (ДГ). Датчики могут использоваться для измерений других величин функционально связанных с давлением - расхода, уровня, плотности и т.д.
Принцип действия датчиков давления ЭнИ-12 (ЭМИС-БАРРО 10) основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. В качестве чувствительного элемента используются тензорезистивные структуры.
Конструктивно датчики давления ЭнИ-12 (ЭМИС-БАРРО 10) состоят из преобразователя давления (ПД) и электронного преобразователя (ЭП). Измеряемая среда подается в камеру ПД, соединенную с первичным преобразователем, вызывая деформацию тензорезисторов, которые расположены на мембране и соединены по мостовой схеме, что приводит к изменению электрического сопротивления. ЭП преобразует изменение сопротивления в унифицированный токовый выходной сигнал и/или в цифровой сигнал на базе HART-протокола. Датчики могут иметь взрывобезопасные исполнения.
Конструкция датчика позволяет применять их в сборе с клапанными блоками различных конструкций.
Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10) выпускаются в следующих модификациях, которые отличаются функциональными возможностями: ЭнИ-12М (ЭМИС-БАРРО 10М) -однопредельные датчики, ЭнИ-12Р (ЭМИС-БАРРО 10Р) - многопредельные датчики с механическими переключателями диапазона измерений, ЭнИ-12Н (ЭМИС-БАРРО 10Н) и ЭнИ-12Ж (ЭМИС-БАРРО 10Ж)-многопредельные датчики, дополнительно имеющие возможность перенастройки пределов измерения по HART-каналу.
По виду измеряемого давления датчики подразделяются на следующие исполнения: -датчики абсолютного давления:
ЭнИ-^P -ДА (ЭМИС-БАРРО 10Р-ДА),
ЭнИ-12№ДА (ЭМИС-БАРРО 10№ДА),
ЭнИ-12Ш-ДА (ЭМИС-БАРРО 10Ш-ДА);
-датчики избыточного давления:
ЭнИ-12М-ДИ, (ЭМИС-БАРРО 10М-ДИ),
ЭнИ-^-ДИ (ЭМИС-БАРРО 10Р-ДИ),
ЭнИ-12№ДИ (ЭМИС-БАРРО Ю^Ди),
ЭнИ-12Ш-ДИ (ЭМИС-БАРРО 10Ш-ДИ);
-датчики разрежения:
ЭнИ-^-ДВ (ЭМИС-БАРРО 10Р-ДВ),
ЭнИ-^H -ДВ (ЭМИС-БАРРО 10H-flP),
ЭнИ-12Ш-ДВ (ЭМИС-БАРРО 10Ш-ДВ);
-датчики избыточного давления - разрежения:
ЭнИ-^-ДИВ (ЭМИС-БАРРО 10Р-ДИВ),
ЭнИ-12№ДИВ (ЭМИС-БАРРО Ю^ДИв),
ЭнИ-12Ш-ДИВ (ЭМИС-БАРРО 10Ш-ДИВ);
-датчики разности давлений:
ЭнИ-12Н-ДД (ЭМИС-БАРРО 10Н-ДД),
ЭнИ-12HS-ДД (ЭМИС-БАРРО 10Ш-ДД);
-датчики гидростатического давления:
ЭнИ-12Ш-ДГ (ЭМИС-БАРРО 10Ш-ДГ),
ЭнИ-^H -ДГ (ЭМИС-БАРРО ^H-ДГ).
Перечисленные датчики также отличаются диапазонами измерений рабочих температур.
и диапазонами

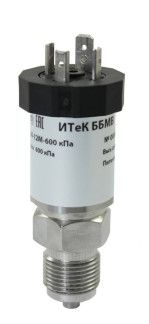

Общий вид средств измерений представлен на рисунках 1-7.
® ИТеК ЪЬ^У
’^-боо кПа lH
г500кПа
■ ■
ж
Рисунок 5 - Датчики давления: ЭнИ-12НS-ДA (ЭМИС-БАРРО 10НS-ДA), ЭнИ-12НS-ДИ (ЭМИС-БАРРО 10Ш-ДИ), ЭнИ-12НS-ДВ (ЭМИС-БАРРО 10НS-ДВ), ЭнИ-12Ш-ДИВ
(ЭМИС-БАРРО 10НS-ДИВ)
Программное обеспечение (ПО) датчиков, устанавливается в энергонезависимую память при изготовлении и является метрологически значимым. Метрологически значимое ПО зашито в микропроцессоре датчика и недоступно пользователю. Запись ПО выполняется только с помощью специализированных приспособлений и программ в условиях завода-изготовителя. Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Внешнее ПО датчиков не является метрологически значимым и предназначено для сбора, хранения и визуализации результатов измерений.
Таблица 1 - Идентификационные данные внутреннего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RU.421820.00012-0000 |
| Номер версии | не ниже 11 |
| Цифровой идентификатор ПО | не используется |
| Алгоритм вычисления цифрового идентификатора | не используется |
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HART-конфигуратор ЭнИ |
| Номер версии | не ниже 01.02.0000 |
| Цифровой идентификатор ПО | не используется |
| Алгоритм вычисления цифрового идентификатора | не используется |
приведены в таблицах 3 - 5.
Таблица 3 - Диапазоны измерения, минимальный шаг изменения диапазона измерений, диапазон изменения выходного сигнала, пределы допускаемой основной погрешности датчиков при нормальных условиях__
| Наименование характеристики | Значения | |
| Минимальные | Максимальные | |
| Диапазоны измерений: - избыточного давления - абсолютного давления - разрежения - избыточного давления-разрежения - разности давлений - гидростатического давления | (от 0 до 0,4) кПа* (от 0 до 4) кПа (от 0 до 0,4) кПа (от -0,02 до +0,02) кПа (от 0 до 0,4) кПа (от 0 до 1,6) кПа | (от 0 до 100) МПа (от 0 до 16) МПа (от 0 до 100) кПа (от -0,1 до +16) МПа (от 0 до 2,5) МПа (от 0 до 250) кПа |
| Минимальный шаг изменения диапазона измерений (верхнего и/или нижнего пределов измерений), для перенастраиваемых датчиков, кПа, МПа.* | 0,001 | |
| Диапазон изменения аналогового выходного сигнала, мА: | от 4 до 20; от 20 до 4; от 4 до 20 (пропорционально квадратному корню входного давления). | |
| Цифровой выходной сигнал | Протокол HART | |
| Наименование характеристики | Значения | |
| Минимальные | Максимальные | |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, при нормальных условиях (от +21 до +25 оС), % ** (без перенастройки). | ±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5; ±1*** | |
| Примечание:* А также других единиц измерений давления, допущенных к применению в РФ. ** Перенастраиваемые датчики могут быть настроены на другой диапазон измерений внутри диапазона, указанного в настоящей таблице, с основной и дополнительной погрешностью, указанными в таблице 4. *** Значение пределов допускаемой основной приведенной погрешности датчика приводится в паспорте. | ||
Таблица 4 - Пределы допускаемых погрешностей датчиков
| Код основной погрешности | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности ±у с учетом коэффициента перенастройки К*, % | ||||
| 1 < K < 4 | 4 < K < 10 | 10 < K < 25 | |||
| 007 | 0,075 | 0,1 + 0,014K | 0,14 + 0,01K | ||
| 010 | 0,1 | 0,1 + 0,02K | 0,2 + 0,01K | ||
| 015 | 0,15 | 0,2 + 0,03K | 0,3 + 0,02K | ||
| 020 | 0,2 | 0,2 + 0,03K | 0,4 + 0,02K | ||
| 025 | 0,25 | 0,3 + 0,04K | 0,4 + 0,03K | ||
| 050 | 0,5 | 0,5 + 0,08K | 0,8 + 0,05K | ||
| 100* * | 1 | - | - | ||
| Вариация выходного сигнала,% (диапазона измерений) | — у (с учетом коэффициента перенастройки К) | ||||
| Пределы допускаемой дополнительной погрешности от воздействия изменения температуры окружающей среды от нормальных условий, %/10 °С | |||||
| Код основной погрешности | Для датчиков исполнения: -ДД, -ДИ, -ДА, -ДВ, -ДИВ | Для датчиков исполнения: -ДГ | |||
| 007 | 0,04 + 0,03 K | 0,05 + 0,07K | |||
| 010 | |||||
| 015 | |||||
| 020 | 0,05 + 0,04K | 0,07 + 0,08 K | |||
| 025 | |||||
| 050 | 0,1 + 0,05K | 0,1 + 0,1K | |||
| 100** | |||||
| Примечания гг * Коэффициент перенастройки диапазона: ^е- “ , где Рв - настроенный верхний предел измерения; Рн - настроенный нижний предел измерения; Рв max - максимальный верхний предел измерения датчика; Рн тп - минимальный нижний предел измерения датчика. ** Датчики с кодом 100 - не перенастраиваемые (К = 1). | |||||
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности от воздействия изменения статического (избыточного) давления, % / МПа (для датчиков исполнения -ДД) | ± 0,1 К | ||||
| Наименование характеристики | Значения |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +21 до +25 80 от 84,0 до 106,7 |
| Напряжение питания, В | от 12 до 42 от 12 до 24 |
| Диапазон рабочих температур для датчиков ЭнИ-12 (ЭМИС-БАРРО 10) модификаций 12М (10М), 12Р (10Р), 12Н (10Н), 12HS (10HS), оС * | от -60 до +80 |
| Статическое (избыточное) давление (для датчиков исполнения -ДД) | от 0 до 17 МПа |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, мм, не более | от 40^40x90 до180х240х300 |
| Масса, кг, не более | 8 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч | 100 000 |
| Примечание: * Датчики могут изготавливаться для эксплуатации и в более узких пределах рабочих температур. | |
наносится на титульный лист типографским способом. На датчике знак наносится способом, который обеспечивает долговечность маркировки.
Комплектность средств измерений
Комплексность датчиков приведена в таблице 6.
Таблица 6 - Комплектность
| Наименование | Обозначение | Количество |
| Датчик | - | 1 шт. |
| Паспорт | ББМВ241-00.000ПС | 1 экз. |
| Руководство по эксплуатации | ББМВ241-00.000РЭ | 1 экз. либо по 1 экз. на каждые 10 (или другое количество датчиков по согласованию с потребителем) |
| Методика поверки | МП 202-025-2017 | |
| Комплект монтажных частей | Согласно заказу |
осуществляется по документу МП 202-025-2017 «Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10). Методика поверки», утвержденному ФГУП «ВНИИМС» 11.12.2017 г.
Основные средства поверки:
Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль, (Регистрационный № 43456-09. Калибраторы давления пневматические Метран-505 Воздух (Регистрационный № 42701-09) Манометры грузопоршневые МП (Регистрационный № 52189-16)
Манометры абсолютного давления МПА-15 (Регистрационный № 4222-74)
Мультиметр цифровой 34401А (Регистрационный № 16500-97)
Мера электрического сопротивления однозначная МС 3050М (Регистрационный № 46843-11)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится в паспорт датчика.
приведены в эксплуатационном документе.
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 8.802-2012«ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1*10 в шестой степени Па».
ГОСТ Р 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*10 в ст.4 Па».
ТУ 4212-013-59541470-2016 «Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10). Технические условия»
| Зарегистрировано поверок | 11380 |
| Поверителей | 27 |
| Актуальность данных | 22.11.2024 |
