| Номер в госреестре | 71163-18 |
| Наименование СИ | Тонометры механические |
| Обозначение типа СИ | R1-shock proof, minimus II, minimus III, precisa N, e-mega, ri-san, exacta, sphygmotensiophone, big ben, babyphon, sanaphon |
| Изготовитель | "Rudolf Riester GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тонометры механические варианты исполнения: R1-shock proof, minimus II, minimus III, precisa N, e-mega, ri-san, exacta, sphygmotensiophone, big ben, babyphon, sanaphon предназначены для измерений систолического и диастолического артериального давления методом Короткова.
Принцип действия тонометров механических вариантов исполнения: R1-shock proof, minimus II, minimus III, precisa N, e-mega, ri-san, exacta, sphygmotensiophone, big ben, babyphon, sanaphon основан на неинвазивном измерении манометром прибора давления воздуха в компрессионной манжете в момент появления (принимается за систолическое артериальное давление) и исчезновения (принимается за диастолическое артериальное давление) прослушиваемых тонов Короткова. Давление воздуха в манжете создается и регулируется с помощью ручного пневматического нагнетателя (груши), а появление и исчезновение тонов Короткова прослушивается с помощью стетоскопа (при его наличии).
Тонометры механические варианты исполнения: R1-shock proof, minimus II, minimus III, precisa N, e-mega, ri-san, exacta, sphygmotensiophone, big ben, babyphon, sanaphon состоят из мембранного манометра, манжеты компрессионной, нагнетателя давления (груши). Соединение манжеты с манометром и пневматическим нагнетателем осуществляется эластичными резиновыми трубками (шлангами). Манжета компрессионная представляет собой пневмокамеру, помещенную в чехол с застежкой для фиксации на плече.
Особенности вариантов исполнения тонометров механических:
- R1-shock proof, minimus II, precisa N имеют манометр, совмещенный с пневматическим нагнетателем, укомплектованы манжетой с одним шлангом;
- minimus III имеют манометр, совмещенный с пневматическим нагнетателем, укомплектованы манжетой с двумя шлангами;
- exacta, sphygmotensiophone укомплектованы манжетой с двумя шлангами, манометр и пневматический нагнетатель к манжете подсоединены отдельно;
- big ben имеют манометр увеличенного размера круглой или квадратной формы, укомплектованы манжетой с двумя шлангами;
- e-mega, ri-san имеют манометр, совмещенный с пневматическим нагнетателем, могут быть укомплектованы манжетой с одним шлангом или манжетой с двумя шлангами, где головка стетоскопа встроена в манжету, имеют разное цветовое решение;
- babyphon имеют манометр, совмещенный с пневматическим нагнетателем, укомплектованы манжетами для детей разных размеров с одним шлангом;
- sanaphon имеют манометр, совмещенный с пневматическим нагнетателем, манжетой с двумя шлангами, где головка стетоскопа встроена в манжету;
Тонометры механические варианты исполнения: R1-shock proof, minimus II, minimus III, precisa N, e-mega, ri-san, exacta, sphygmotensiophone, big ben, babyphon, sanaphon имеют одинаковые метрологические характеристики, различаются конструктивными особенностями, комплектностью и массой.

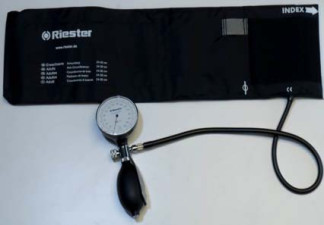

Общий вид тонометров механических вариантов исполнения: R1-shock proof, minimus II, minimus III, precisa N, e-mega, ri-san, exacta, sphygmotensiophone, big ben, babyphon, sanaphon представлен на рисунках 1-11.
Пломбирование тонометров механических вариантов исполнения: R1-shock proof, minimus II, minimus III, precisa N, e-mega, ri-san, exacta, sphygmotensiophone, big ben, babyphon, sanaphon не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики тонометров механических вариантов исполнения: R1-shock proof, minimus II, minimus III, precisa N, e-mega, ri-san, exacta, sphygmotensiophone, big ben, babyphon, sanaphon представлены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений давления воздуха в манжете, мм рт.ст. | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст. | ±3 |
| Цена деления шкалы манометра, мм рт.ст. | 2 |
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Масса, не более, кг: | ||
| R1-shock proof | 0,54 | |
| minimus II | 0,57 | |
| minimus III | 0,64 | |
| precisa N | 0,63 | |
| e-mega | 0,42 | |
| ri-san | 0,62 | |
| exacta | 0,55 | |
| sphygmotensiophone | 0,52 | |
| big ben | 4,05 | |
| babyphon | 0,7 | |
| sanaphon | 0,63 | |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность (без конденсата), %, не более | от +10 до +40 85 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Тонометр механический варианты исполнения: | - | - |
| R1-shock proof | - | 1 шт. |
| minimus II | - | 1 шт. |
| minimus III | - | 1 шт. |
| precisa N | - | 1 шт. |
| e-mega | - | 1 шт. |
| ri-san | - | 1 шт. |
| exacta | - | 1 шт. |
| sphygmotensiophone | - | 1 шт. |
| big ben | - | 1 шт. |
| babyphon | - | 1 шт. |
| sanaphon | - | 1 шт. |
| Принадлежности: | ||
| Манжета бандажная | - | не более 5 шт. |
| Манжета на крючковой застежке | - | не более 5 шт. |
| Манжета на липучке | - | не более 5 шт. |
| Манжета дезинфицируемая | - | не более 5 шт. |
| Камера латексная для манжеты | - | не более 5 шт. |
| Клапан для спуска воздуха | - | 1 шт. |
| Груша для тонометра | - | 1 шт. |
| Груша для тонометра со встроенным клапаном для спуска воздуха | 1 шт. | |
| 1 | 2 | 3 |
| Груша для тонометра без латекса со встроенной ложечкой | - | 1 шт. |
| Коннектор для тонометра | - | не более 10 шт. |
| Шланг для тонометра | - | 1 шт. |
| Головка стетоскопа | - | 1 шт. |
| Штатив передвижной напольный | - | 1 шт. |
| Универсальное крепление для тонометра | - | 1 шт. |
| Подставка для тонометра | - | 1 шт. |
| Сумка на молнии для тонометра | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Картонная коробка | - | 1 шт. |
осуществляется по документу Р 50.2.032-2004 «Рекомендации по метрологии. ГСИ. Измерители артериального давления неинвазивные. Методика поверки».
Основное средство поверки:
- установка для поверки каналов измерений давления и частоты пульса УПКД-2, регистрационный № 44539-10, государственный рабочий эталон 3-го разряда по ГОСТ 8.802-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится на свидетельство о поверке или на руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ 31515.1-2012 (EN 1060-1:1996) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования.
ГОСТ 31515.2-2012 (EN 1060-2:1996) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 2. Дополнительные требования к механическим сфигмоманометрам.
ГОСТ 8.802-2012 Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Техническая документация фирмы Rudolf Riester GmbH, Германия.
